Механизм блокировки контакторов КМ-102 (40-95А) БМ-02 | 22189DEK DEKraft APC

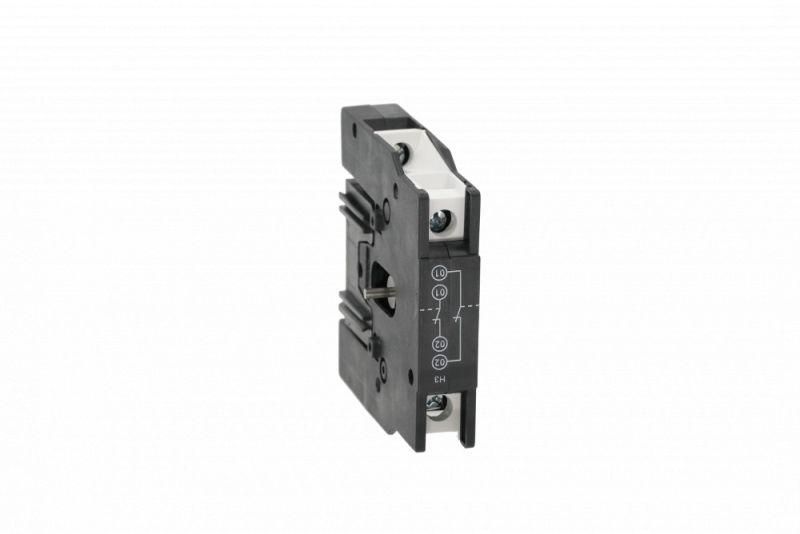

Механизм блокировки контакторов КМ-102 (40-95А) БМ-02 от DEKraft - это механическое устройство для предотвращения одновременного включения двух контакторов в цепях управления. Он не требует внешнего питания, надёжно работает в условиях промышленного оборудования и совместим с контактными аппаратами серии КМ-102 током 40–95 А.

Назначение и область применения

Механизм блокировки контакторов КМ-102 (40-95А) БМ-02 используется для обеспечения взаимной блокировки двух контакторов - например, в системах переключения направления движения двигателя (реверсивные схемы) или при работе с резервным питанием. Его задача - физически препятствовать включению обоих контакторов одновременно, что исключает короткое замыкание на шинах питания. Применяется в пультах управления, щитах автоматики, на конвейерах, насосных станциях и других объектах с реверсивной нагрузкой.

Технические характеристики

• Тип блокировки: механическая - физическое запирание рычагов контакторов;
• Количество нормально замкнутых (НЗ) контактов: 2 - используются для дополнительной электрической блокировки в цепях управления;
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами более 12 мм, но не от воды и пыли;
• Рабочий ток контакторов: 40–95 А - совместим только с контактными аппаратами этого диапазона из серии КМ-102;
• Способ монтажа: крепление непосредственно на корпус контактора - не требует дополнительных кронштейнов;
• Гарантийный срок: 36 месяцев - соответствует стандартам качества DEKraft.

Совместимость и монтаж

Механизм блокировки БМ-02 устанавливается строго между двумя одинаковыми контактными аппаратами серии КМ-102 с номинальным током 40–95 А. Устройство крепится на боковые выступы контакторов - при правильном расположении рычаги контакторов попадают в пазы блокирующего механизма. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Установить два контактора параллельно с зазором 10–15 мм между ними;
• Зафиксировать БМ-02 на обоих аппаратах до щелчка - проверить свободное движение рычагов;
• Подключить 2 НЗ контакта в последовательную цепь управления второго контактора - чтобы он не мог включиться, пока первый активен.

Не совместим с контактными аппаратами других серий, даже если они имеют аналогичный ток. Не используйте с моделями КМ-102 вне диапазона 40–95 А - возможна некорректная работа.

Безопасность и стандарты

Механизм блокировки контакторов КМ-102 (40-95А) БМ-02 соответствует требованиям безопасности для коммутационных устройств в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствие собственного энергопотребления снижает риск перегрева и отказа в аварийных ситуациях. IP20 позволяет использовать устройство только внутри закрытых распределительных щитов - не допускается установка в открытой среде или местах с высокой запылённостью.

Преимущества

• Нет необходимости в дополнительном питании - полностью механический принцип работы повышает надёжность;
• Интеграция с электрической блокировкой через 2 НЗ контакта - двойная защита: механическая + электрическая;
• Лёгкая установка - не требует сверления, доработки или специальных инструментов;
• Срок службы ограничен лишь механическим износом - при правильной эксплуатации служит десятки тысяч циклов включения/выключения.

Ограничения применения

• Не применяется с контактными аппаратами током менее 40 А или более 95 А - не будет плотного зацепления;
• Не предназначена для использования во влажных, пыльных или агрессивных средах - степень защиты IP20 недостаточна;
• Не совместим с контактными аппаратами других производителей - даже если форм-фактор кажется аналогичным;
• Не рекомендуется применять в схемах с частотным регулированием, где требуется быстрое переключение - задержка механического действия может вызвать помехи.

Примеры использования

• Реверсивный пуск асинхронного двигателя - предотвращает одновременное включение «вперёд» и «назад»;
• Переключение основного и резервного источника питания - гарантирует, что оба контактора не будут замкнуты одновременно;
• Автоматические системы управления лифтами, эскалаторами, конвейерами - где важна безопасность операций переключения;
• Щиты управления станков ЧПУ - для исключения опасных режимов работы.

Практические советы

• Перед установкой проверьте, что контакторы одного типа и одной партии - различия в габаритах могут нарушить работу блокировки;
• При сборке щита оставляйте минимум 20 мм свободного места вокруг устройства - для доступа при обслуживании;
• Обязательно протестируйте блокировку вручную перед первым включением - попробуйте включить один контактор, затем попытайтесь включить второй - он должен быть заблокирован;
• Проверяйте состояние контактов БМ-02 каждые 6–12 месяцев - окисление может нарушить сигнал электрической блокировки;
• Если нужна защита выше IP20 - используйте герметичные щиты или дополнительные кожухи - сам механизм не имеет повышенной степени защиты.
