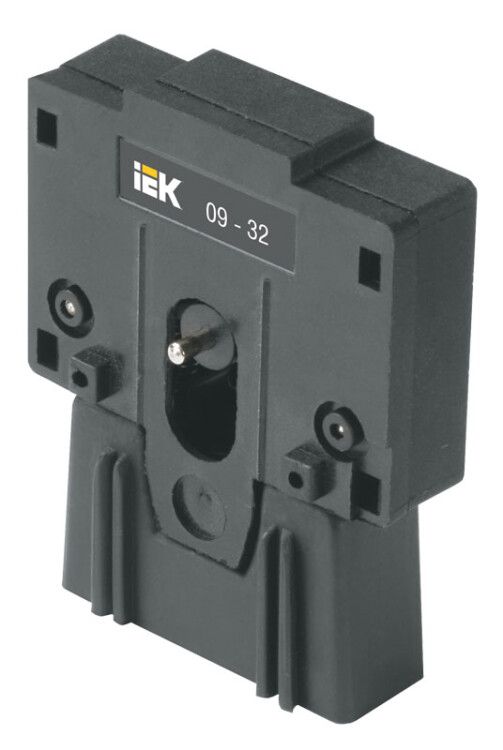

Механизм блокировки для реверсивной схемы КМИ(40А-95А) - KKM30D-MB IEK

Механизм блокировки для контакторов и реверсивных схем КМИ (40А-95А) от IEK предназначен для предотвращения одновременного включения противоположных контакторов в реверсивных цепях, обеспечивая безопасную работу оборудования. Артикул kkm30d-mb совместим с контактными аппаратами серии КМИ и рассчитан на токи от 40 до 95 А.

Назначение и область применения

Механизм блокировки для контакторов и реверсивных схем КМИ (40А-95А) используется в системах управления, где требуется исключить возможность включения двух контакторов одновременно - например, при переключении направления вращения двигателя. Применяется в паре с реверсивными контакторами серии КМИ для защиты от коротких замыканий, вызванных встречным включением.

Технические характеристики

• Тип устройства: Устройство блокировочное, механическое
• Номинальный ток: 40–95 А - соответствует классу контакторов КМИ
• Тип тока: AC/DC - работает как в переменном, так и в постоянном токе
• Рабочее напряжение: 220 В - оптимизировано для стандартной сети управления
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от пыли и влаги
• Способ монтажа: Непосредственное крепление - устанавливается прямо на корпус контактора
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные и влажные условия, но без воздействия осадков и открытой среды
• Соответствие нормам: IEC 60947-4-1 - сертифицирован для промышленного использования

Совместимость и монтаж

Механизм блокировки для контакторов и реверсивных схем КМИ (40А-95А) совместим только с контактными аппаратами серии КМИ от IEK. Монтируется непосредственно на переднюю панель контактора - требует точного выравнивания по фиксирующим штырям. Для установки не нужны дополнительные крепежи или инструменты. Подключать к цепям управления не требуется - работа полностью механическая.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к коммутационным устройствам. Его механическая блокировка гарантирует физическое препятствие для одновременного включения контакторов, что снижает риск аварийных ситуаций. Степень защиты IP20 делает его пригодным только для внутренней установки в закрытых щитах.

Преимущества

• Гарантированная механическая блокировка - исключает человеческий фактор и отказы электронных систем
• Не требует внешнего питания - надежно работает даже при отключении контрольного напряжения
• Простота установки - не нуждается в доработке или адаптерах
• Высокая долговечность - металлические элементы устойчивы к износу при частых переключениях

Ограничения применения

• Не применяется с контактными аппаратами других серий - только с КМИ
• IP20 не позволяет использовать во влажных, запыленных или наружных условиях
• Не поддерживает автоматические системы управления - только ручное или механическое управление
• Не рекомендован для токов выше 95 А - возможна недостаточная жесткость блокирующих элементов

Примеры использования

• Реверсивные пускатели на насосных станциях
• Управление конвейерами с изменением направления движения
• Подъемники и лифтовые механизмы с двунаправленным приводом
• Оборудование на заводах, где важна безопасность операторов при переключении режимов

Практические советы

• Перед установкой проверьте соответствие модели контактора - механизм kkm30d-mb подходит только для КМИ с номиналом 40–95 А
• Убедитесь, что контакторы установлены рядом друг с другом - расстояние между ними должно позволять свободное движение блокирующего рычага
• Не используйте в щитах без крышки - IP20 не защищает от попадания проводов, пыли или жидкости
• Проверяйте работоспособность после монтажа: при включенном одном контакторе второй должен физически не включаться
• Замена или обслуживание возможно только при отключённом питании - даже при отсутствии напряжения в цепи, механическая нагрузка может сохраняться
