Блокировка электро-механическая для контакторов DSC | DSCMEI DKC ДКС

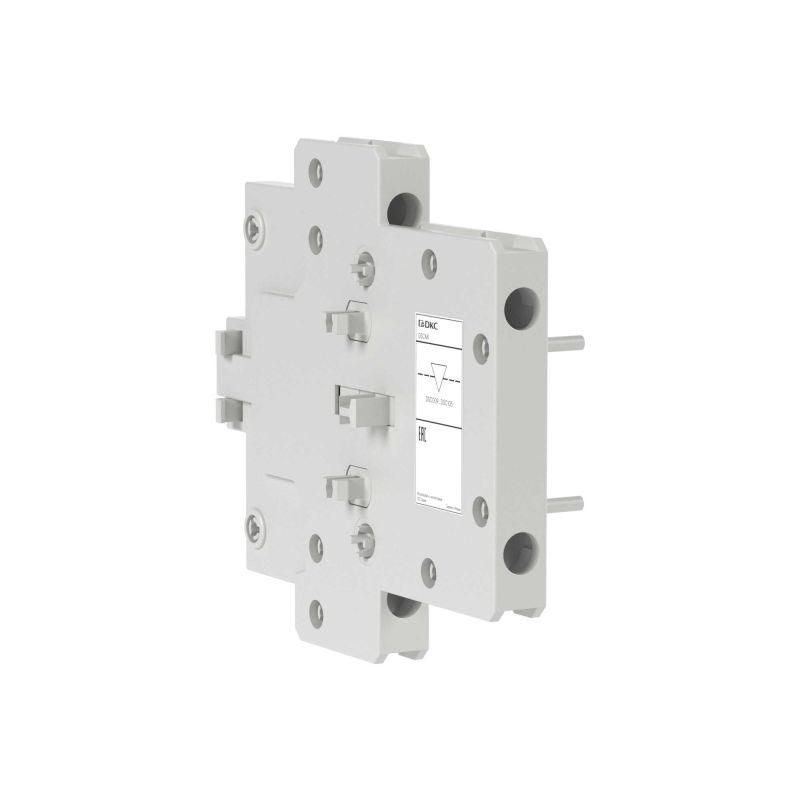

Блокировка электро-механическая для контакторов DSC - компактный аксессуар от DKC, предназначенный для безопасного управления реверсивными контактными устройствами. Благодаря встроенным электрическим контактам и механической блокировке, изделие dscmei исключает необходимость в дополнительных элементах, снижая габариты сборки и освобождая место для других вспомогательных контактов.

Назначение и область применения

Блокировка электро-механическая для контакторов DSC используется в цепях с реверсивным управлением - когда необходимо исключить одновременное включение двух противоположных направлений работы (например, вперёд/назад). Применяется в системах управления двигателями, транспортерах, насосах, лифтах и другом оборудовании, где важна безопасная переключаемость.

Технические характеристики

• Тип: электро-механическая блокировка
• Встроенные контакты: два нормально замкнутых (НЗ)
• Совместимость: контакторы серии 9 А – 105 А
• Установка: на переднюю панель реверсивного контактора
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Блокировка dscmei совместима только с контактными аппаратами, имеющими соответствующий крепёжный профиль - в первую очередь с моделями DKC из серии 9–105 А. Устанавливается вручную: фиксируется защёлками на передней части контактора, после чего подключаются провода к двум встроенным НЗ-контактам. Подключение выполняется последовательно в цепи управления каждого контактора, чтобы предотвратить включение обоих одновременно.

Безопасность и стандарты

Изделие соответствует требованиям международной стандартизации для коммутационных устройств (IEC 60947-4-1). Электро-механическая блокировка обеспечивает двойную защиту: механическую - препятствие физическому перемещению рычагов, и электрическую - размыкание цепи через встроенные НЗ-контакты при попытке активации противоположного контактора.

Преимущества

• Снижение общей ширины сборки - не требуется отдельная механическая блокировка и два внешних НЗ-контакта
• Освобождает до четырёх мест для установки дополнительных вспомогательных контактов
• Упрощает монтаж и обслуживание - меньше деталей, меньше точек отказа
• Обеспечивает надёжную взаимоблокировку даже при повреждении одного из контуров

Ограничения применения

• Не применяется с однонаправленными (нереверсивными) контакторами
• Не совместим с контактными аппаратами вне серии 9–105 А
• Работает только в сетях переменного тока с напряжением, совпадающим с номиналом контактора
• Не предназначен для частого ручного воздействия - механизм рассчитан на автоматическое срабатывание

Примеры использования

• Управление двигателем конвейера: вперёд / назад
• Переключение направления движения лифта
• Реверсивный пуск насосной станции
• Системы с аварийной остановкой и принудительным возвратом

Практические советы

• Проверьте соответствие модели контактора и dscmei - блокировка должна плотно садиться на фланец без зазора
• Подключите встроенные НЗ-контакты в цепь управления каждого контактора так, чтобы разрыв происходил именно при попытке включения противоположного положения
• Не используйте dscmei в условиях повышенной вибрации без дополнительной фиксации - хотя она устойчива, длительные удары могут ослабить соединение
• При замене контактора всегда проверяйте, сохранена ли совместимость - новая модель может иметь изменённый крепёж
