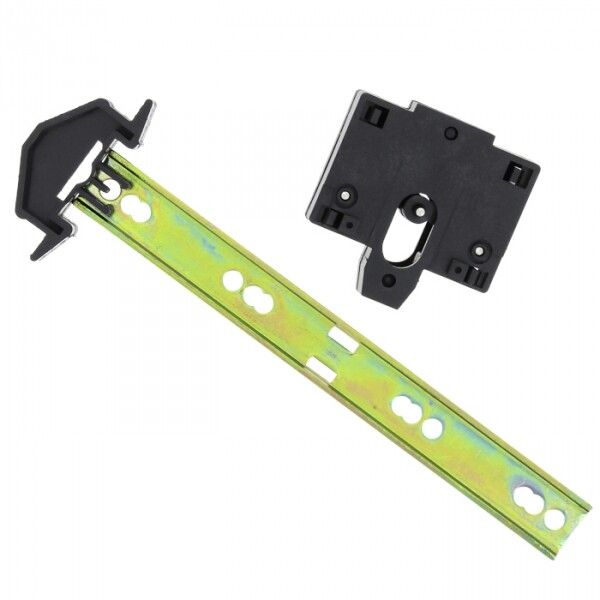

Блокировочное уcтройство КМЭ до 95А EKF PROxima | ctr-s-03

Устройство блокировочное для контакторов КМЭ до 95 А от EKF серии PROxima обеспечивает безопасную механическую блокировку двух контакторов, предотвращая их одновременное включение в реверсивных схемах и системах автоматического ввода резерва (АВР).

Назначение и область применения

Устройство блокировочное для контакторов КМЭ до 95 А применяется в электрических цепях, где требуется исключить одновременное включение двух контакторов. Это особенно важно в реверсивных схемах управления двигателями (например, для изменения направления вращения) и в системах АВР, когда переключение между основным и резервным питанием должно происходить без параллельного соединения источников.

Изделие устанавливается физически между двумя соседними контакторами КМЭ, препятствуя их одновременному замыканию за счёт жёсткой механической связи. Электрическая блокировка может применяться дополнительно, но данное устройство реализует только механическую защиту.

Технические характеристики

• Номинальный ток: 95 А - совместимо с контактными аппаратами этой классификации;
• Напряжение: до 660 В - работает в сетях переменного тока высокой мощности;
• Частота: 50 Гц - оптимизировано для стандартной сети в России и странах СНГ;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, допускает температурный диапазон от −40 C до +40 C;
• Способ монтажа: винтовой - крепится к корпусу контактора с помощью болтов, не требует сверления;
• Гарантийный срок: 84 месяца - один из самых длинных в отрасли, подтверждает надёжность сборки;
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к аппаратуре низковольтного распределения.

Совместимость и монтаж

Устройство блокировочное для контакторов КМЭ до 95 А совместимо **только** с контактными аппаратами серии КМЭ от EKF. Не подходит для контакторов других производителей или серий (например, КМИ, ЛЭЗ, ABB, Schneider).

Монтаж выполняется на боковой поверхности двух смежных контакторов КМЭ. Устройство фиксируется с помощью винтов, которые затягиваются в специальные отверстия на корпусе контактора. Перед установкой необходимо проверить, что зазор между контакторами достаточен для свободного перемещения рычагов блокировки. Нет необходимости в дополнительных крепёжных элементах - всё в комплекте.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 50030.4.1-2002, который регламентирует требования к коммутационным аппаратам в электроустановках. Механическая блокировка снижает риск аварийного включения обоих контакторов, что предотвращает короткое замыкание между фазами или между источниками питания в схемах АВР. Применение этого устройства повышает уровень безопасности персонала и оборудования.

Преимущества

• Надёжная механическая связь - невозможно случайно включить два контактора одновременно даже при отказе электронной системы;
• Не требует внешнего питания - полностью пассивное устройство, не выходит из строя при отключении напряжения;
• Высокая долговечность - гарантия 84 месяца указывает на прочность материалов и точность изготовления;
• Простота установки - не нужна доработка шкафа или сложная наладка;
• Совместимость с серией PROxima - идеально сочетается с другими изделиями EKF для унифицированного решения.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или открытых средах - степень защиты IP20 не позволяет использовать вне щита;
• Поддерживает только две единицы контакторов - нельзя использовать для трёх и более контакторов в одной группе;
• Не обеспечивает электрическую блокировку - если система требует дублирующей сигнализации или интерблокировки через реле, её нужно проектировать отдельно;
• Не совместим с контактными аппаратами других серий - использование с КМИ, LC1D и аналогами невозможно.

Примеры использования

• Управление двигателем насоса с возможностью реверса - одно положение контактора включает вперёд, другое - назад, блокировка исключает противофазное замыкание;
• Автоматический ввод резерва (АВР) в промышленном оборудовании - основной и резервный источник не должны быть подключены одновременно;
• Цепи управления конвейерами с изменением направления движения;
• Щитовые распределительные устройства на заводах, где важна безопасность операторов и целостность оборудования.

Практические советы

• Перед установкой убедитесь, что контакторы КМЭ установлены на одном уровне и точно напротив друг друга - смещение может помешать работе блокировки;
• Проверьте посадочный диаметр и расположение крепёжных отверстий на контакторах - они должны совпадать с габаритами устройства;
• Не используйте устройство в условиях повышенной вибрации без дополнительной фиксации шкафа - хотя механизм прочный, длительная вибрация может ослабить винты;
• При обслуживании всегда отключайте питание - даже при механической блокировке есть риск случайного воздействия на рычаги;
• Для комплексного решения рекомендовано сочетать это устройство с кнопками с блокировкой и световыми индикаторами состояния контакторов.
