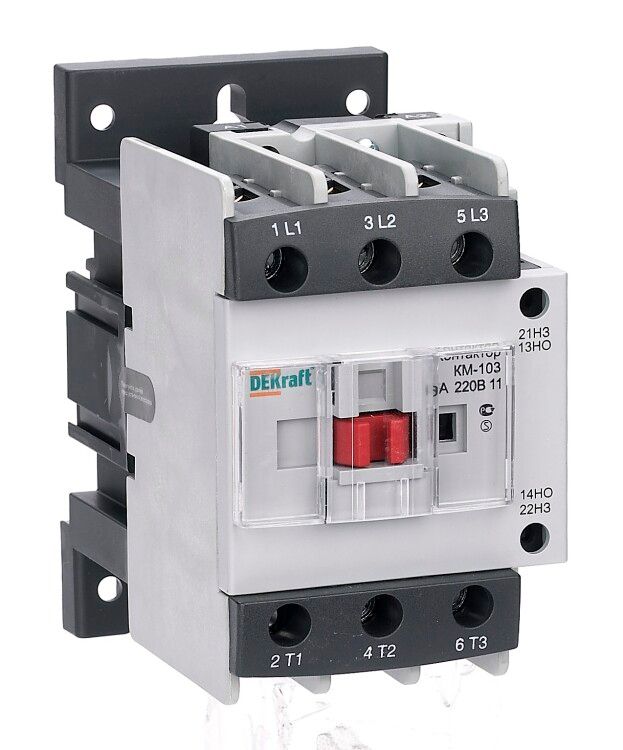

Контактор КМ-103 65А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22138DEK APC

Контактор КМ-103 DEKRAFT - устройство для удалённого включения и отключения трёхфазной нагрузки, в частности электродвигателей мощностью до 30 кВт. Подходит для монтажа на DIN-рейку, управление осуществляется через катушку 220 В переменного тока. Артикул 22138dek.

Назначение и область применения

Контактор КМ-103 DEKRAFT предназначен для частых операций включения и выключения трёхфазных нагрузок: асинхронных двигателей, нагревательных элементов, насосов, компрессоров и других устройств в сетях до 690 В переменного тока. Применяется в системах автоматизации производственных линий, конвейерах, вентиляционных установках и других объектах с высокой цикличностью работы.

Технические характеристики

• Номинальный ток: 65 А (при AC3 - для управления двигателями)
• Напряжение катушки управления: 220 В переменного тока (AC)
• Число силовых полюсов: 3
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 30 кВт
• Способ подключения силовых проводов: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, умеренный и холодный климат, повышенная влажность
• Монтаж: на DIN-рейку типа TS35 или аналогичную монтажную плату
• Тип исполнения: нереверсивный - не предназначен для изменения направления вращения двигателя
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 DEKRAFT совместим со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - фиксация механическая, надёжная. Подключение силовых проводов выполняется винтовыми зажимами: затягивать необходимо усилием, соответствующим сечению кабеля (до 25 мм2), чтобы избежать перегрева. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок.

Безопасность и стандарты

Контактор КМ-103 DEKRAFT соответствует требованиям ГОСТ 50030.5.1, что гарантирует соответствие международным нормам безопасности для аппаратов управления. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, однако не обеспечивает герметичность - не применяйте в условиях сырости, пыли или внешней среды без дополнительной защиты. Производитель рекомендует использовать контактный модуль внутри распределительных щитов.

Преимущества

• Высокая коммутационная способность - рассчитан на частые включения (до 600 раз в час при нагрузке 65 А)
• Устойчивость к перегрузкам благодаря термической стабильности конструкции
• Простота замены - стандартный форм-фактор, легко заменить на аналогичный контактный модуль
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления и блокировки без дополнительных реле
• Поддержка напряжения 220 В AC - совместим с большинством бытовых и промышленных систем управления

Ограничения применения

• Не предназначен для реверса двигателей - требуются два контактора или специальный реверсивный модуль
• Защита IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытом воздухе или в сырых помещениях без дополнительной оболочки
• Не имеет встроенной тепловой защиты - требуется внешний тепловое реле при защите двигателей от перегрузки
• Максимальное сечение кабеля - 25 мм2; более толстые провода не поместятся в зажимы
• Не рекомендуется для постоянной работы при токах выше 65 А - возможен перегрев и снижение срока службы

Примеры использования

• Управление трехфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматический запуск вентилятора при достижении заданной температуры
• Коммутирование группы светильников в крупном помещении через PLC
• Система аварийного отключения оборудования при срабатывании датчиков

Практические советы

• При подборе контактора проверьте, что напряжение катушки (220 В AC) точно соответствует вашей сети управления - неверное напряжение вызывает отказ или повреждение катушки
• Используйте вспомогательные контакты (НО и НЗ) для создания самоблокировки или сигналов состояния - это упрощает схему управления
• Обязательно используйте внешнее тепловое реле при управлении двигателями - КМ-103 не содержит встроенную защиту от перегрузки
• При монтаже на DIN-рейку следите, чтобы контакт был плотным - плохая фиксация вызывает нагрев и искрение
• Для длительной эксплуатации в условиях пыли или влаги - установите контактный модуль в герметичный шкаф или используйте дополнительные защитные крышки
• При замене старого контактора сверьте габариты и расположение клемм - КМ-103 DEKRAFT имеет стандартную форму, но отличается от некоторых аналогов по форме зажимов
