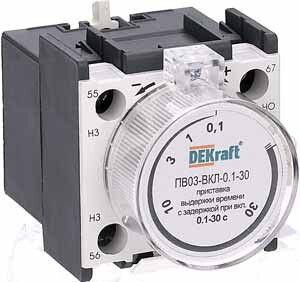

Приставка выдержки времени ПВ-03 1з+1р с задержкой при вкл. 0.1-30с DEKraft 24112DEK APC

Приставка выдержки времени ПВ-03 (0.1–30 с) от DEKraft - компактное устройство для создания задержки включения в цепях управления. Устанавливается прямо на контакторы КМ-103 серии DEKraft, обеспечивает точную регулировку временной задержки от 0,1 до 30 секунд и работает от сети 220 В. Подходит для автоматизации технологических процессов, где требуется последовательное включение нагрузки.

Назначение и область применения

Приставка ПВ-03 предназначена для добавления функции задержки при включении в системы управления. Она не управляет силовой цепью напрямую, а влияет на сигнал управления - например, запуская двигатель через несколько секунд после подачи команды. Применяется в схемах с плавным пуском, таких как «звезда-треугольник», в системах конвейеров, насосов, печей и других устройствах, требующих выдержки перед включением.

Технические характеристики

• Временная задержка: 0,1 – 30 секунд (регулируемая)
• Функция: задержка при включении (включение контакта происходит спустя время после подачи сигнала)
• Напряжение питания: 220 В переменного тока
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемый ток: до 10 А
• Коммутируемое напряжение: до 690 В
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, не для уличного монтажа)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Способ установки: монтаж на плату контактора КМ-103, фиксация защелкой
• Соответствие стандартам: IEC 60947-5-1

Совместимость и монтаж

Приставка ПВ-03 совместима исключительно с контакторами КМ-103 от DEKraft. Монтируется механически - защелкивается на специальном креплении на корпусе контактора. Электрические соединения выполняются через штыревые выводы, которые уже находятся в контакте с внутренними цепями контактора. Не требует внешних проводов для питания - получает питание от сети через контактор. Для установки достаточно отключить питание, снять крышку контактора (при необходимости), защелкнуть приставку и проверить надежность фиксации.

Безопасность и стандарты

Приставка соответствует требованиям стандарта IEC 60947-5-1, который определяет безопасность и надежность коммутационных устройств в цепях управления. Конструкция изолирована, не имеет открытых токоведущих частей при установленной приставке. IP20 позволяет использовать устройство только внутри электрошкафов, защищенных от доступа посторонних предметов и брызг воды.

Преимущества

• Не требует отдельного источника питания - питается через контактор
• Интегрированная установка снижает количество проводов и уменьшает габариты схемы
• Точная настройка времени с шагом 0,1 секунды
• Два типа контактов (НО и НЗ) дают гибкость в проектировании логики управления
• Простой монтаж без сверления и дополнительных креплений

Ограничения применения

• Подходит только для контакторов КМ-103 DEKraft - несовместима с другими моделями и брендами
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не предназначен для работы с постоянным током - только переменный 220 В
• Максимальный коммутируемый ток - 10 А; для больших нагрузок нужен промежуточный реле
• Не имеет индикации состояния - невозможно визуально определить, активна ли задержка

Примеры использования

• Пуск трехфазного двигателя по схеме «звезда-треугольник» - задержка 5–8 секунд для перехода
• Автоматический цикл: включение вентилятора через 10 секунд после старта нагревателя
• Защита оборудования: задержка 2 секунды перед включением насоса после срабатывания датчика уровня
• Последовательный запуск нескольких механизмов в конвейерной линии

Практические советы

• Перед установкой убедитесь, что ваш контактор именно модель КМ-103 - другие модели не поддерживают эту приставку
• Проверьте, чтобы сетевое напряжение было 220 В +-10%. Отклонения могут повлиять на стабильность работы
• Настройку времени лучше выполнять при отключенном питании - используйте регулятор на корпусе приставки
• Не применяйте приставку в местах с высокими вибрациями - хотя она жестко зафиксирована, длительные удары могут вызвать отказ контактов
• Если вам нужны задержка при отключении или другие режимы - выбирайте другую модель, так как ПВ-03 работает только с задержкой включения
