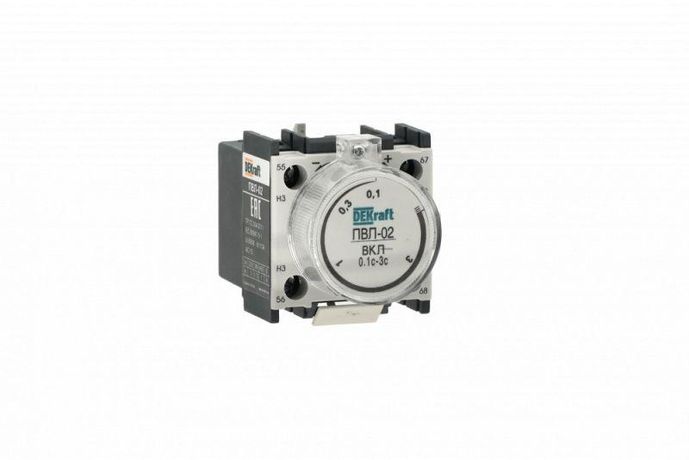

Приставка выдержки времени с задержкой при включении 0,1-30с 1НО+1НЗ ПВЛ-02 | 22183DEK DEKraft APC

Приставка выдержки времени ПВЛ-02 от DEKraft - устройство для создания точной задержки при включении в цепях управления, устанавливается прямо на контакторы КМ-102. Подходит для автоматизации технологических процессов, где требуется временная пауза перед запуском оборудования.

Назначение и область применения

Приставка выдержки времени ПВЛ-02 добавляет задержку в момент включения электромагнитного контактора - то есть после подачи сигнала на катушку контактора, его контакты замыкаются не сразу, а через установленное время от 0,1 до 30 секунд. Это необходимо там, где важно избежать одновременного включения нескольких устройств или обеспечить последовательность операций.

Частые применения: управление двигателем по схеме «звезда–треугольник», паузы между циклами конвейера, выключение насосов с опозданием, таймеры в системах вентиляции и освещения.

Технические характеристики

• Тип устройства: приставка выдержки времени с задержкой при включении
• Диапазон регулировки времени: 0,1 – 30 секунд
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток контактов: 10 А
• Номинальное напряжение: до 690 В
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Гарантийный срок: 3 года

Совместимость и монтаж

Приставка ПВЛ-02 предназначена исключительно для установки на контакторы серии КМ-102 от DEKraft. Монтаж осуществляется методом фиксации защелкой - никаких инструментов не требуется. Устройство плотно садится на специальные направляющие на корпусе контактора, обеспечивая надежную механическую и электрическую связь.

Не совместима с другими моделями контакторов, даже если они имеют аналогичные габариты. Для работы необходима подача управляющего напряжения на катушку контактора - сама приставка не питается отдельно.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для коммутационных элементов в цепях управления. Степень защиты IP20 позволяет использовать его внутри распределительных щитов, но не в условиях повышенной влажности, пыли или на открытом воздухе.

Преимущества

• Простой и быстрый монтаж без сверления и проводки - просто защелкивается на контактор
• Точная настройка времени с шагом 0,1 секунды - удобно для тонкой настройки циклов
• Два типа контактов (НО и НЗ) дают гибкость в проектировании схем управления
• Высокая долговечность: рассчитана на работу с током до 10 А и напряжением до 690 В

Ограничения применения

• Работает только с контактными аппаратами КМ-102 - не подходит для других серий
• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Не имеет собственного источника питания - зависит от наличия напряжения на катушке контактора
• Не подходит для частых включений более 500 раз в час - возможен износ контактов

Примеры использования

• В схеме «звезда–треугольник»: ПВЛ-02 задерживает включение треугольника на 5–10 секунд после старта звезды, чтобы двигатель набрал обороты
• На конвейере: после завершения цикла машина ждет 15 секунд, прежде чем начать следующий этап
• В системе вентиляции: вентилятор продолжает работать 30 секунд после отключения основного оборудования для охлаждения

Практические советы

• Перед установкой проверьте, что ваш контактор именно модель КМ-102 - другие модели не подходят, даже если выглядят одинаково
• При настройке времени используйте секундомер - поворот регулятора может быть чувствителен, особенно на малых значениях (0,1–1 с)
• Не устанавливайте приставку в местах с высокими температурами (>40 C) - это снижает точность и срок службы
• Избегайте вибраций: хотя защелка прочная, постоянные удары могут со временем ослабить крепление
• При замене контактора - всегда проверяйте, сохраняется ли совместимость с ПВЛ-02. Если меняете бренд - возможно, потребуется новая приставка
