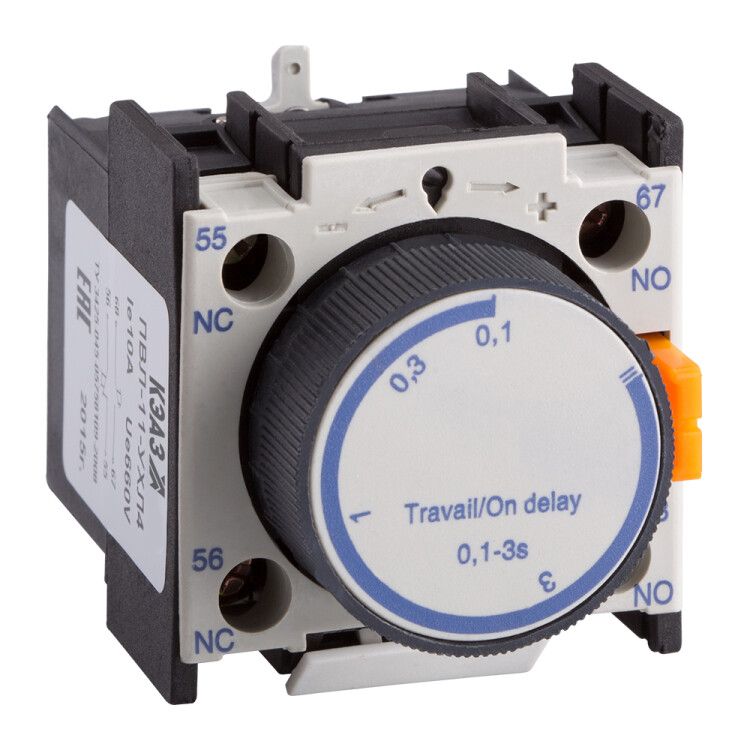

Приставка выдержки времени ПВЛ-13-УХЛ4 | 110665 КЭАЗ

Приставка выдержки времени ПВЛ-13-УХЛ4 от КЭАЗ - это надёжное устройство с пневматическим механизмом для создания задержки при включении в цепях управления с напряжением 380 В. Артикул 110665 подходит для установки на монтажную плату в условиях умеренного и холодного климата.

Назначение и область применения

Приставка выдержки времени ПВЛ-13-УХЛ4 используется для того, чтобы включить нагрузку через заданное время после подачи питания. Это необходимо там, где требуется плавный запуск оборудования - например, для управления реле, контакторами или маломощными двигателями. Устройство применяется в системах автоматизации промышленного оборудования: конвейерах, насосах, вентиляционных установках, станках с программным управлением.

Технические характеристики

• Напряжение питания: 380 В переменного или постоянного тока (AC/DC)
• Диапазон выдержек времени: от 0,1 до 30 секунд
• Принцип работы: пневматический - задержка достигается за счёт медленного перемещения поршня в воздушной камере
• Функция: задержка при включении (при подаче напряжения контакт замыкается спустя установленное время)
• Количество контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ)
• Способ монтажа: на монтажную плату с фиксацией защёлкой
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - предназначена для эксплуатации в помещениях с температурой от −40 C до +40 C и повышенной влажностью
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПВЛ-13-УХЛ4 совместима с большинством стандартных монтажных плат и шасси, имеющими соответствующий размер посадочного места. Монтаж осуществляется путём вставки корпуса в гнездо и фиксации защёлкой - без необходимости сверления или болтовых соединений. Для правильной работы важно обеспечить доступ воздуха к пневматическому механизму - не закрывать устройство герметичными крышками или изоляцией. Подключение проводов выполняется к клеммам НО и НЗ согласно схеме управления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим элементам, но не защищает от попадания влаги или пыли - поэтому применение допускается только внутри электрощитов или закрытых корпусов. Не предназначен для установки вне помещений или во взрывоопасных зонах.

Преимущества

• Пневматическая система не требует внешнего питания - работает автономно при наличии сигнала управления
• Высокая механическая надёжность благодаря отсутствию электронных компонентов
• Не чувствителен к скачкам напряжения и электромагнитным помехам
• Простая настройка времени поворотом регулятора без инструментов
• Подходит для длительной эксплуатации в условиях колебаний температуры и влажности (климат УХЛ4)

Ограничения применения

• Не подходит для временных интервалов более 30 секунд - максимальная выдержка ограничена конструкцией
• Не рекомендуется использовать в средах с высокой запылённостью или влажностью выше нормы - IP20 не обеспечивает защиту от частиц и жидкости
• Не имеет переключающих контактов - не может использоваться как самостоятельный коммутационный аппарат; требует подключения к контактору или другому силовому устройству
• Работает только при наличии напряжения 380 В - несовместима с сетями 220 В или низковольтными цепями

Примеры использования

• Задержка включения вентилятора после старта станка для предотвращения перегрева
• Постепенное включение системы смазки через 5 секунд после запуска пресса
• Автоматическое отключение светового сигнала через 10 секунд после завершения операции
• Управление последовательным запуском нескольких двигателей с интервалом в 2–3 секунды

Практические советы

• При установке проверьте, что регулятор времени легко доступен для настройки - он расположен на лицевой стороне устройства
• Не используйте приставку в местах с сильными вибрациями - это может повлиять на точность пневматического механизма
• Для долговечной работы избегайте установки рядом с источниками тепла (например, нагревательными элементами или мощными катушками контакторов)
• Проверяйте целостность защёлок перед первым включением - плохая фиксация может вызвать самопроизвольное выпадение
• Артикул 110665 - это часть серии ПВЛ от КЭАЗ, которая совместима с другими изделиями этой линейки, такими как ПВЛ-11 или ПВЛ-15, если нужны другие диапазоны времени
