Приставка задержки на выключение ПВИ-21 KARAT 0.1-30 сек, 230 В IEK KPV20-11-1

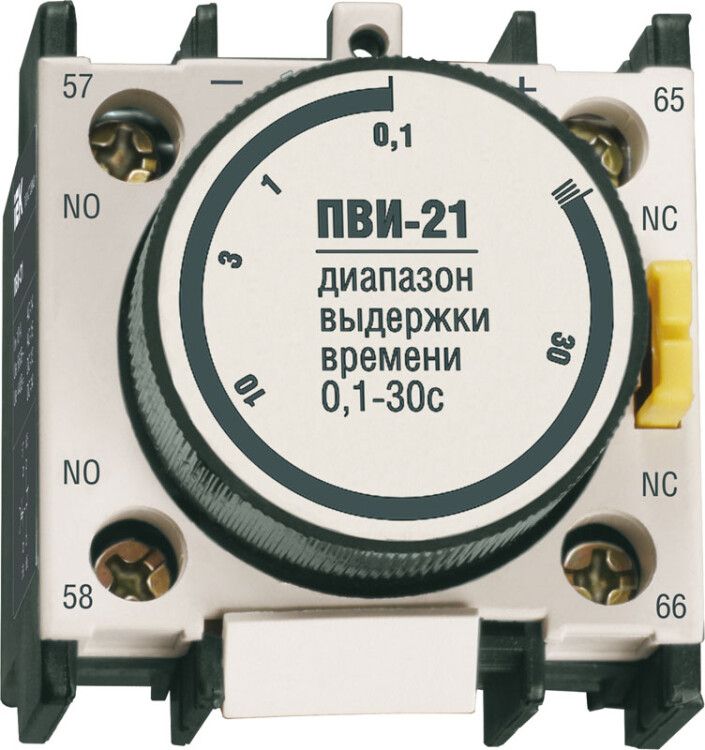

Приставка ПВИ-21 от IEK (ИЭК), артикул kpv20-11-1, - устройство для создания задержки при отключении в цепях управления. Она устанавливается на контакторы и позволяет точно регулировать время отключения нагрузки от 0,1 до 30 секунд, используя один нормально-открытый и один нормально-закрытый контакт.

Назначение и область применения

Приставка ПВИ-21 используется для реализации функции задержки на выключение в системах автоматического управления. Её применяют там, где необходимо плавное отключение оборудования после команды на остановку - например, чтобы дождаться завершения цикла станка, остыть двигателя или безопасно остановить конвейер. Устройство работает в паре с контакторами серий КМИ и КТИ, расширяя их возможности за счёт временной задержки в вспомогательных цепях.

Технические характеристики

• Диапазон выдержки времени: 0,1–30 секунд - можно настроить точную задержку перед отключением
• Напряжение питания: 230–400 В переменного тока - подходит для промышленных сетей
• Рабочий ток:
  • AC-15 (230 В): 6 А
  • AC-15 (400 В): 3 А
  • DC-13 (230 В): 1,5 А
• Тип тока: переменный и постоянный - гибкое применение в различных схемах
• Способ монтажа: на монтажную плату - требует установки в щите или на DIN-рейку через переходник
• Степень защиты: IP20 - защищена от прикосновений, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитана на работу в закрытых помещениях с умеренным климатом
• Диапазон температур: от –40 до +50 C - переносит экстремальные условия внутри шкафа
• Срок службы: 10 лет - долговечная конструкция
• Максимальное сечение кабеля: 2,5 мм2 - подходят стандартные провода для управления
• Механическая износостойкость: 1 600 000 циклов - высокая надёжность при частых срабатываниях
• Соответствие стандартам: IEC 60947-4-1, IEC 60947-5-1

Совместимость и монтаж

Приставка ПВИ-21 не является самостоятельным аппаратом - она устанавливается на контакторы серий КМИ и КТИ. Монтаж осуществляется на специальную монтажную плату, которая обычно крепится на DIN-рейку. Для подключения используются клеммы, рассчитанные на провода сечением до 2,5 мм2. Обязательно проверьте соответствие типоразмера приставки и контактора - физическая совместимость важна для правильной работы. Не устанавливайте приставку напрямую на силовые цепи - она работает только в цепях управления.

Безопасность и стандарты

Приставка ПВИ-21 соответствует международным стандартам IEC 60947-4-1 (для контакторов) и IEC 60947-5-1 (для коммутирующих устройств). Это гарантирует её безопасность и предсказуемость поведения в аварийных ситуациях. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и влаги - поэтому использовать её вне электрошкафа нельзя.

Преимущества

• Точная настройка задержки от 0,1 до 30 секунд - удобно для тонкой настройки процессов
• Наличие двух типов контактов (НО и НЗ) - позволяет строить сложные логические схемы
• Высокая механическая износостойкость - подходит для систем с частыми циклами включения/выключения
• Широкий диапазон рабочих температур - сохраняет работоспособность даже в холодных или жарких шкафах
• Поддержка переменного и постоянного тока - универсальное решение для разных типов управления

Ограничения применения

• Не предназначен для прямого управления мощными нагрузками - только для вспомогательных цепей
• IP20 - запрещено использование во влажных, пыльных или открытых средах
• Требует наличия совместимого контактора (КМИ, КТИ) - не работает самостоятельно
• Напряжение питания не ниже 230 В - не подходит для низковольтных систем (например, 24 В)
• Максимальный ток 6 А - не годится для управления крупными двигателями напрямую

Примеры использования

• Остановка вентилятора через 10 секунд после отключения насоса - для охлаждения системы
• Плавное отключение света в помещении после окончания рабочего цикла
• Задержка отключения конвейера после снятия детали - чтобы избежать смещения
• Функция “послеостановки” в станках ЧПУ - для завершения движения осей

Практические советы

• Проверяйте совместимость с вашим контактором - приставка ПВИ-21 должна плотно фиксироваться на его корпусе
• Настройте задержку на минимальное значение, затем увеличивайте - так проще найти нужный интервал
• Не забудьте подключить питание 230–400 В к клеммам устройства - без него задержка не будет работать
• Используйте провода сечением не более 2,5 мм2 - большие сечения не войдут в клеммы
• Убедитесь, что приставка находится внутри герметичного шкафа - внешняя среда может повредить её из-за IP20
• При длительной работе в условиях близких к предельным температурам (+50 C или –40 C) рекомендуется периодический контроль работоспособности
