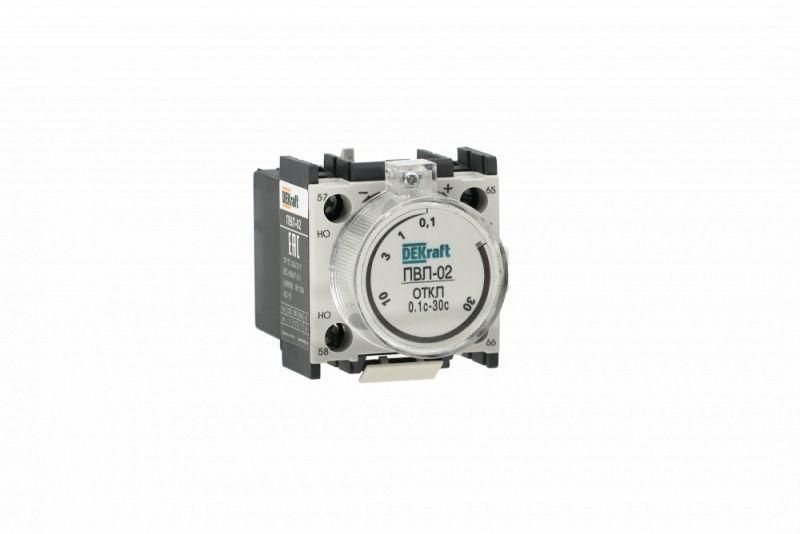

Приставка выдержки времени ПВЛ-02 от DEKraft - устройство для создания задержки при отключении в цепях управления, устанавливаемое прямо на контакторы КМ-102. Простой и надёжный модуль с одним нормально открытым и одним нормально закрытым контактом, рассчитанный на работу в промышленной автоматике.

Назначение и область применения

Приставка ПВЛ-02 создаёт задержку в момент отключения питания - то есть после снятия сигнала управление остаётся активным ещё 0,1–3 секунды. Это необходимо там, где требуется плавное завершение работы: например, при переходе двигателя из режима «звезда» в «треугольник», при выключении вентилятора после остановки насоса, или для обеспечения паузы между циклами оборудования.

Технические характеристики

• Диапазон выдержки времени: 0,1–3 секунды - точная настройка в этом пределе, без шагов
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток контактов: 10 А
• Номинальное напряжение: до 690 В переменного тока
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначена для влаги или пыли
• Гарантия: 36 месяцев

Совместимость и монтаж

Приставка ПВЛ-02 крепится на контакторы серии КМ-102 от DEKraft с помощью защёлки - без инструментов. Установка происходит на переднюю панель контактора, совмещается с его фиксирующими шпильками. Подключение проводов - к клеммам на корпусе приставки. Не совместима с другими сериями контакторов, даже если они имеют аналогичный размер - проверьте соответствие модели КМ-102.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для коммутационных элементов в цепях управления. Работает в рамках норм для промышленного электрооборудования. Не имеет специальной сертификации ATEX или IECEx - не предназначен для взрывоопасных зон.

Преимущества

• Прямая установка на контактор - не требует дополнительного места в щите
• Чёткая и воспроизводимая задержка - механический механизм, не зависящий от сети
• Два типа контактов - позволяет реализовать сложную логику без внешних реле
• Высокая долговечность - 3 года гарантии на механическую часть

Ограничения применения

• Не работает при постоянном токе - только переменный ток до 690 В
• IP20 - нельзя использовать во влажных, пыльных или агрессивных средах
• Регулировка времени - только вручную, без цифрового интерфейса или индикации
• Подходит только для контакторов КМ-102 - другие модели не поддерживаются

Примеры использования

• Система запуска трёхфазного двигателя: после отключения «звезды» - задержка 1,5 с перед включением «треугольника»
• Остановка воздушного компрессора: вентилятор продолжает работать 2 с после отключения мотора для охлаждения
• Циклический конвейер: пауза 0,5 с после срабатывания датчика перед следующим импульсом

Практические советы

• Перед установкой убедитесь, что контактор - именно модель КМ-102 от DEKraft. Совместимость с другими брэндами не гарантирована
• Настройте время выдержки при отключенном питании - поворотом регулятора на лицевой панели. Метки на корпусе соответствуют значениям в секундах
• Избегайте монтажа рядом с источниками тепла - температурный коэффициент влияет на точность задержки
• Проверяйте целостность контактов через 6–12 месяцев при частых включениях - особенно при нагрузках близко к 10 А
• При необходимости замены - приставка ПВЛ-02 легко снимается и меняется без демонтажа контактора
