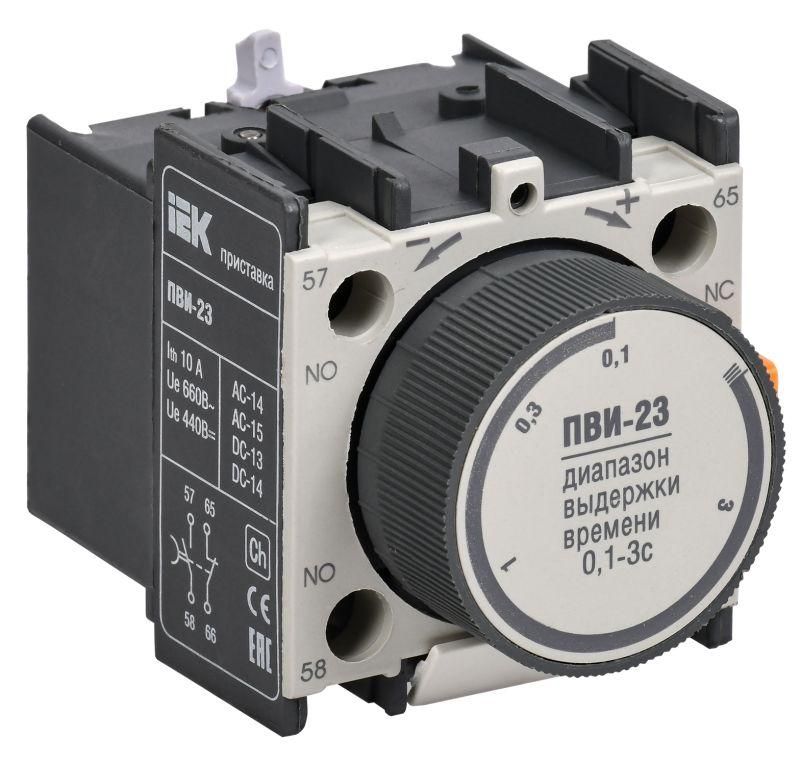

Приставка выдержки времени ПВИ-23 KARAT 0.1-3 сек 1НО+1НЗ IEK KPV20-11-3

Приставка ПВИ-23 от IEK (ИЭК), артикул kpv20-11-3, - это устройство для создания задержки при отключении в цепях управления. Она устанавливается на контакторы и позволяет точно контролировать время отключения нагрузки, что особенно важно в системах автоматизации. Применяется там, где требуется плавное завершение работы оборудования.

Назначение и область применения

Приставка ПВИ-23 обеспечивает задержку на выключение в пределах 0,1–3 секунды. Она используется для временного продления работы вспомогательных цепей после отключения основного сигнала. Подходит для установки на контакторы серий КМИ и КТИ, чтобы реализовать функции мягкой остановки, последовательного отключения или защиты от импульсных помех.

Область применения: системы автоматизации, станки, конвейеры, насосы, вентиляционные установки, где важна точная временная координация.

Технические характеристики

• Напряжение питания: 230–400 В переменного тока / 230–660 В переменного тока (AC); также работает от постоянного тока (DC)
• Выдержка времени: регулируемая от 0,1 до 3,0 секунды
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Рабочий ток: до 6 А при AC-15 (до 400 В - 3 А), до 1,5 А при DC-13 (при 230 В)
• Способ монтажа: на монтажную плату (не требует DIN-рейки)
• Степень защиты: IP20 - защищена от прикосновений, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным и холодным климатом
• Рабочий температурный диапазон: от –40 C до +50 C
• Максимальное сечение провода: 2×2,5 мм2
• Срок службы: 10 лет
• Механическая износостойкость: 1 600 000 циклов коммутаций
• Соответствие стандартам: IEC 60947-4-1, IEC 60947-5-1

Совместимость и монтаж

Приставка ПВИ-23 монтируется непосредственно на монтажную плату контакторов серии КМИ и КТИ. Для подключения используются клеммы, рассчитанные на провода сечением до 2,5 мм2. Монтаж выполняется в соответствии с чертежами производителя контактора - приставка фиксируется механически и подключается параллельно катушке контактора.

Не предназначен для самостоятельного монтажа на DIN-рейку. Требуется наличие свободного места на плате контактора. Перед установкой проверьте соответствие напряжения питания приставки и контактора.

Безопасность и стандарты

Приставка ПВИ-23 соответствует международным стандартам IEC 60947-4-1 (для контакторов) и IEC 60947-5-1 (для аппаратов управления). Это гарантирует безопасность коммутации, надежность изоляции и соответствие требованиям промышленной автоматизации.

Преимущества

• Широкий диапазон регулировки времени - от 0,1 до 3 секунд - позволяет точно настраивать процессы
• Поддержка как переменного, так и постоянного тока - универсальность в различных схемах
• Наличие двух типов контактов (НО и НЗ) даёт гибкость в проектировании логики управления
• Высокая механическая долговечность - 1,6 млн циклов - снижает частоту обслуживания
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется вне контакторов - не является автономным устройством
• Защита IP20 исключает использование во влажных, запылённых или наружных условиях
• Не подходит для высокотоковых нагрузок выше 6 А (AC-15) или 1,5 А (DC-13)
• Только монтаж на плату - нельзя использовать с обычными шкафами на DIN-рейке
• Не рекомендовано применение в средах с частыми перегрузками или скачками напряжения выше 660 В

Примеры использования

• Остановка вентилятора через 1,5 сек после отключения двигателя - для удаления тепла
• Задержка отключения света на станке после окончания цикла - для безопасности оператора
• Плавное отключение насоса после прекращения подачи сигнала - для предотвращения гидроудара
• Синхронизация нескольких контакторов: один отключается сразу, другой - с задержкой

Практические советы

• Перед установкой проверьте, что напряжение сети совпадает с допустимым диапазоном приставки (230–660 В AC)
• При использовании в цепях постоянного тока соблюдайте полярность подключения
• Не перегружайте контакты - максимальный ток 3 А при 400 В и 1,5 А при 230 В DC
• Для длительной работы в условиях низких температур (ниже –20 C) убедитесь, что приставка прогрета перед первым включением
• При замене старой приставки - используйте ту же модель (kpv20-11-3), поскольку другие версии ПВИ имеют другую выдержку времени
• Не открывайте корпус - внутренние элементы не подлежат сервисному ремонту
