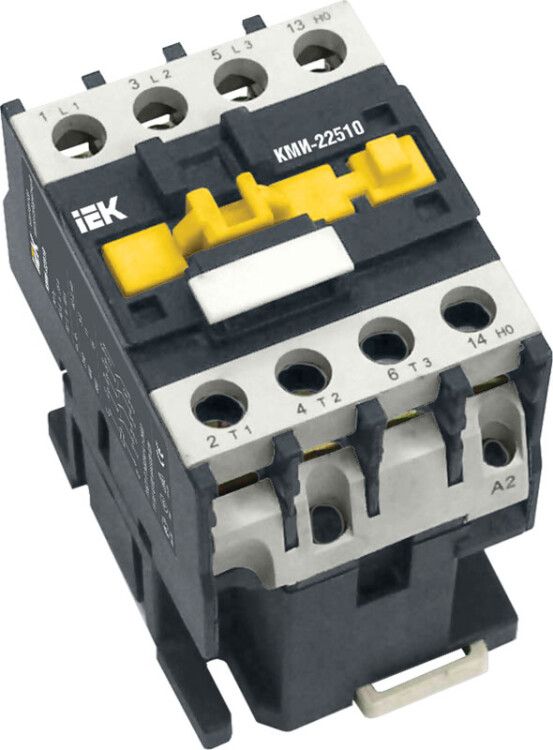

Контактор КМИ малогабаритный 25А катушка управления 230В АС 1НО - KKM21-025-230-10 IEK

Контактор малогабаритный КМИ-22510 25А 230В/АС3 1НО от IEK предназначен для дистанционного включения и отключения трёхфазных нагрузок до 25 А, таких как двигатели, нагреватели и системы освещения. Модель выполнена в компактном корпусе, рассчитана на установку на DIN-рейку и соответствует требованиям ГОСТ Р 50030.4.1.

Назначение и область применения

Контактор малогабаритный КМИ-22510 25А 230В/АС3 1НО используется для коммутации трёхфазных цепей переменного тока. Он применяется для запуска, остановки и защиты электродвигателей с короткозамкнутым ротором (категория применения АС-3), а также для управления осветительными и нагревательными нагрузками (категория АС-1). Подходит для работы в системах автоматизации: вентиляция, насосы, тепловые завесы, станки, кран-балки, системы АВР.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения;
• Напряжение питания катушки: 230 В AC - работает от однофазной сети 230 В; мощность потребления катушки - всего 3,5 Вт, что снижает потери энергии;
• Число силовых полюсов: 3 - переключает все три фазы одновременно;
• Количество нормально открытых (НО) вспомогательных контактов: 1 - сигнализацией или блокировкой в схемах управления;
• Номинальная мощность двигателя: 12,5 кВт - рекомендованная максимальная мощность подключаемого асинхронного двигателя;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищён от воды и пыли;
• Диапазон рабочих температур: от –25 C до +50 C - допустимо использование в неотапливаемых помещениях, на улице при условии защиты от атмосферных воздействий;
• Климатическое исполнение УХЛ4 - умеренные и холодные регионы с повышенной влажностью;
• Срок службы: 15 лет - расчётный срок при соблюдении режимов эксплуатации;
• Максимальное сечение кабеля: 6 мм2 - позволяет использовать провода до этой величины;
• Тип подключения: винтовой - надёжное соединение, требует периодической проверки затяжки;
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными шинами шириной 35 мм.

Совместимость и монтаж

Контактор малогабаритный КМИ-22510 25А 230В/АС3 1NO монтируется исключительно на DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на направляющие, либо закрепить винтами через отверстия в основании. Обязательно соблюдать ориентацию: выводы катушки должны быть направлены вверх. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости - это важно при установке в ограниченных пространствах. Соединение с проводниками выполняется винтовыми зажимами - перед первым включением необходимо проверить плотность затяжки.

Безопасность и стандарты

Контактор КМИ-22510 сертифицирован согласно ГОСТ Р 50030.4.1, который соответствует международному IEC 60947-4-1. Применение устройства обеспечивает соответствие требованиям безопасности для электроустановок до 1000 В. Отсутствие защиты от брызг и пыли (IP20) делает обязательным применение в закрытых щитах или других защищенных местах.

Преимущества

• Компактные габариты - экономят место в распределительных щитках;
• Низкая мощность катушки (3,5 Вт) - снижает нагрузку на источник управления;
• Однокнопочное защелкивание на рейку - быстрый и удобный монтаж без инструментов;
• Наличие одного НО контакта - позволяет реализовать базовые функции контроля состояния (например, индикацию включения);
• Высокая механическая износостойкость - гарантирует долгую работу даже при частых циклах включения.

Ограничения применения

• Не для реверсивных схем - контакт имеет только один набор НО контактов, без размыкающего элемента, необходимого для реверса;
• Запрещается установка вне герметичных щитов - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды;
• Не подходит для высокочастотных операций более 1200 включений в час - возможен преждевременный износ контактов;
• Не следует использовать в условиях постоянной вибрации выше уровня, предусмотренного ГОСТ - требуется дополнительная амортизация.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения;
• Включение тепловой завесы в торговом помещении;
• Автоматический пуск вентилятора в HVAC-системе;
• Коммутирование светильников в производственном цехе;
• Функциональный элемент в схеме АВР для резервного питания оборудования.

Практические советы

• Выбирая КМИ-22510, убедитесь, что ваш двигатель не превышает 12,5 кВт - превышение может вызвать перегрев контактов;
• Подбирайте кабель сечением не более 6 мм2 - большие жилы не войдут в зажимы;
• Проверьте напряжение катушки: 230 В - нельзя подключать к 110 В или 380 В без преобразования;
• После монтажа протестируйте срабатывание - слышимый щелчок и изменение состояния вспомогательного контакта подтверждают работоспособность;
• Рекомендуется периодически (раз в год) контролировать состояние винтовых зажимов - особенно после первого года эксплуатации.
