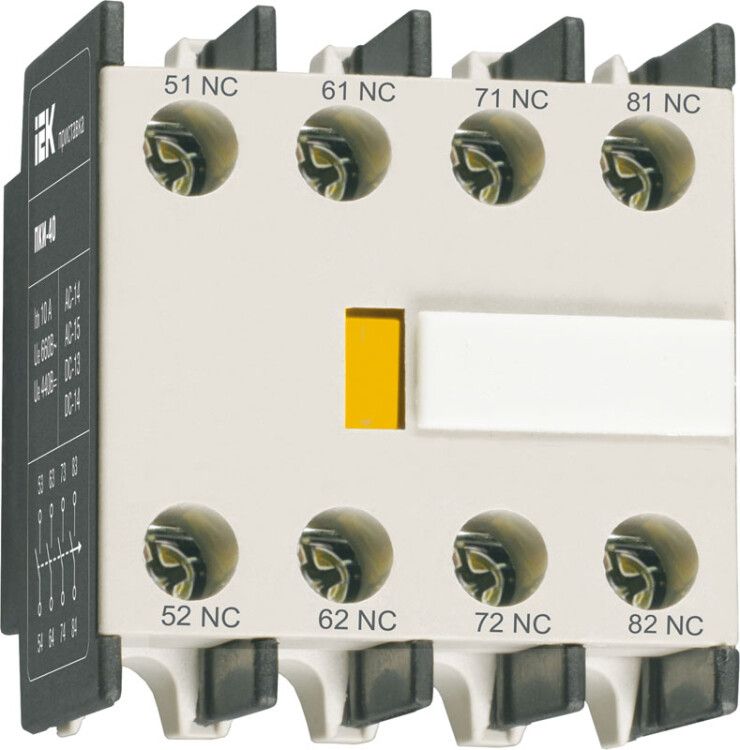

Приставка контактная ПКИ-04 доп. контакты 4НЗ KARAT IEK KPK10-04

Приставка контактная ПКИ-04 от IEK - это модульное устройство для увеличения числа нормально замкнутых контактов у контакторов в системах автоматизации. Артикул kpk10-04 позволяет легко доработать существующую схему без замены основного аппарата.

Назначение и область применения

Приставка контактная ПКИ-04 используется для расширения функциональности контакторов за счёт добавления четырёх дополнительных нормально замкнутых (НЗ) контактов. Применяется в системах управления оборудованием, где требуется сигнал о состоянии выключения - например, для блокировок, сигнализаций или последовательной коммутации цепей контроля. Подходит для установки на контакторы совместимых серий, особенно в промышленной автоматике, на конвейерах, насосных станциях и станках с программным управлением.

Технические характеристики

• Тип устройства: приставка контактная
• Количество контактов: 4 нормально замкнутых (НЗ)
• Номинальное напряжение: 400 В
• Род тока: переменный (AC) и постоянный (DC)
• Номинальный рабочий ток:
  • при AC-15, 230 В - 6 А
  • при DC-13, 230 В - 1,5 А
  • при AC-15, 400 В - 3 А
• Способ монтажа: на монтажную плату (для установки на DIN-рейку через базовый контактор)
• Диапазон рабочих температур: от –40 C до +50 C
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - умеренные и холодные регионы с повышенной влажностью
• Максимальное сечение провода: 2×2,5 мм2
• Механический срок службы: 1 600 000 циклов включения/выключения
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Соответствие стандарту: IEC 60947-4-1

Совместимость и монтаж

Приставка ПКИ-04 монтируется исключительно на специализированную монтажную плату контакторов, совместимых с серией ПКИ. Она не является самостоятельным аппаратом - требует наличия подходящего контактора с соответствующими крепёжными штырями. Монтаж выполняется путём плотного соединения с корпусом контактора; физически невозможно установить её отдельно. Для надёжного контакта используйте провода сечением не более 2,5 мм2. Клеммы рассчитаны на одножильные и многожильные провода, зажимаются отверткой.

Безопасность и стандарты

Приставка ПКИ-04 соответствует международному стандарту IEC 60947-4-1, который определяет требования к контактным устройствам в силовой автоматике. Сертифицирована для работы в условиях, допущенных для класса UHL4 - то есть в помещениях с контролируемой влажностью и перепадами температур. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли или жидкости - поэтому не применяйте в сырых или запылённых средах без дополнительной герметизации оборудования.

Преимущества

• Чётко ограниченная нагрузка по току снижает риск перегрузки и повреждения цепей управления
• Высокая механическая износостойкость - 1,6 млн циклов - гарантирует долгую работу даже в интенсивных режимах
• Широкий температурный диапазон (-40…+50 C) позволяет использовать в неотапливаемых щитовых и на открытых площадках внутри помещений
• Простая установка на уже установленный контактор минимизирует время обслуживания и реконструкции схем
• Поддержка как переменного, так и постоянного тока даёт гибкость в проектировании цепей управления

Ограничения применения

• Не предназначен для прямого подключения к сети 380–400 В - работает только как дополнение к контактору
• IP20 не допускает использование во влажных, пыльных или наружных условиях без внешней защиты
• Требуется точное соответствие модели контактора - несовместима с другими сериями, кроме ПКИ
• Максимальный ток при 400 В составляет всего 3 А - нельзя применять для мощных нагрузок выше этого значения
• Постоянный ток (DC) допускает лишь 1,5 А - высокие импульсы или индуктивные нагрузки могут вызвать дуговое возгорание контактов

Примеры использования

• Добавление сигнала “закрыт” в цепь управления лифтом - когда контактор отключен, ПКИ-04 замыкает цепь индикации
• Блокировка старта второго двигателя пока первый не остановился - НЗ-контакты используются в интерблокировочных схемах
• Автоматическая остановка станка при аварии - сигнал от кнопки экстренной остановки активируется через НЗ-контакт ПКИ-04
• Цепь предупреждающей световой сигнализации в щите управления - при отключении питания контактора загорается лампа

Практические советы

• Перед установкой проверьте модель вашего контактора - он должен иметь штыревые выводы именно для ПКИ-04
• Не затягивайте клеммы слишком сильно - можно повредить пластиковую часть и нарушить контакт
• Если система работает с индуктивными нагрузками (например, катушки реле), убедитесь, что ток не превышает 1,5 А при постоянном токе
• Для длительной эксплуатации в условиях колебаний температуры выбирайте места монтажа вне зон прямого нагрева или сквозняков
• При ремонте системы - не меняйте ПКИ-04 на аналоги других брендов без проверки совместимости по габаритам и расположению контактов
