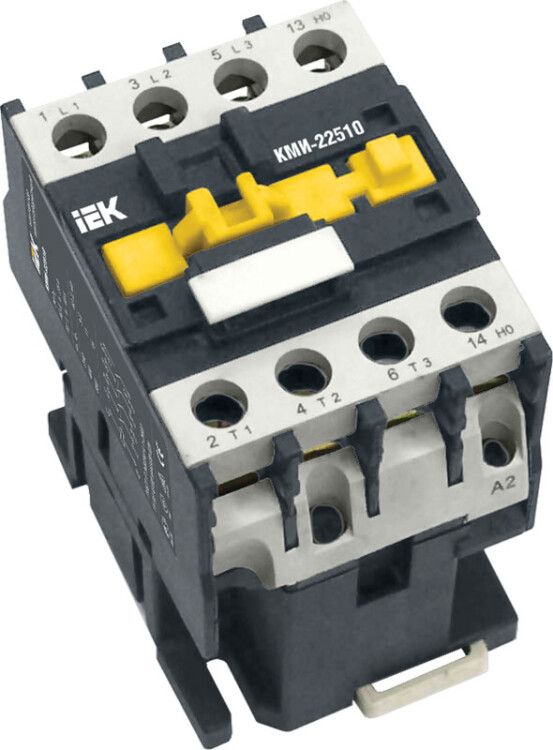

Контактор КМИ малогабаритный 25А катушка управления 24В АС 1НО - KKM21-025-024-10 IEK

Контактор малогабаритный КМИ-22510 25А 24В/АС3 1НО от IEK предназначен для дистанционного включения и выключения электрооборудования с активной или слаботочной индуктивностью. Этот контактный аппарат из серии КМИ легко устанавливается на DIN-рейку и подходит для управления двигателями, нагревателями и светильниками в условиях промышленной автоматизации.

Назначение и область применения

Контактор малогабаритный КМИ-22510 25А 24В/АС3 1НО используется для коммутации трёхфазных цепей переменного тока. Он обеспечивает безопасное удалённое управление оборудованием: запуск и остановка двигателей, включение нагревательных элементов, управление освещением. Подходит для работы в системах автоматического ввода резерва (АВР), на конвейерах, насосах, вентиляторах, тепловых завесах и станках.

Технические характеристики

• Номинальный ток: 25 А - способен надёжно переключать нагрузку до этого значения при категории применения AC-3 (электродвигатели).
• Напряжение питания катушки: 24 В переменного тока - совместим с низковольтными системами управления, часто используемыми в промышленной автоматике.
• Число силовых полюсов: 3 - позволяет контролировать все три фазы одновременно.
• Количество нормально открытых (НО) контактов: 1 пара - сигнализацией или передачей состояния в .
• Мощность катушки: 3,5 Вт - энергоэффективная работа, снижает нагрузку на источник управления.
• Номинальная мощность двигателя: 12,5 кВт - рассчитан на управление асинхронными двигателями этой мощности.
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных частиц, но не герметичен; требует установки внутри щита.
• Диапазон температур: от -25 C до +50 C - работает в большинстве закрытых помещений, включая холодные цеха и жаркие зоны.
• Максимальное сечение кабеля: 6 мм2 - допускает подключение медных проводов такого же или меньшего сечения.
• Способ подключения: винтовые зажимы - обеспечивают прочное соединение, подходят для многожильных и одножильных проводов.
• Срок службы: 15 лет - долгий срок эксплуатации при соблюдении условий нагрузки и окружающей среды.
• Климатическое исполнение: УХЛ4 - соответствует требованиям для эксплуатации в помещениях с умеренным и холодным климатом, возможна повышенная влажность.
• Нормативный документ: ГОСТ Р 50030.4.1 - сертифицирован согласно актуальным требованиям РФ для устройств управления электродвигателями.

Совместимость и монтаж

Контактор малогабаритный КМИ-22510 25А 24В/АС3 1NO монтируется исключительно на шину типа DIN-рейки 35 мм. Для установки достаточно защелкнуть корпус на направляющие - дополнительно можно использовать винты для усиления фиксации. Разрешено отклонение от вертикального положения до 30° в горизонтальной плоскости. Выходные клеммы расположены снизу, что удобно при компактном распределении проводов в щите. Катушка должна располагаться выше выходных контактов - рекомендовано монтажное положение выводами вверх.

Безопасность и стандарты

Контактор выполнен в соответствии с ГОСТ Р 50030.4.1 и имеет класс защиты IP20. Это значит, он не предназначен для установки вне электрощита - попадание воды, пыли или сторонних предметов может вызвать отказ. Отсутствие реверса делает его безопасным для применений, где изменение направления вращения недопустимо. Автоматическая деэнергизация катушки гарантирует немедленное отключение нагрузки при потере питания.

Преимущества

• Малый габарит - экономит место в распределительных щитах.
• Высокая надёжность механических частей - гарантированный срок службы 15 лет.
• Низкая потребляемая мощность катушки (3,5 Вт) - снижает нагрузку на PLC или другие устройства управления.
• Поддержка стандарта DIN-рейки - совместим с широкой линейкой оборудования IEK и других производителей.
• Простота обслуживания - винтовые зажимы позволяют легко проверить и заменить провода без специнструментов.

Ограничения применения

• Не применяется для реверсивных схем - отсутствуют дополнительные контакты для изменения порядка фаз.
• Запрещена установка во внешней среде - степень защиты IP20 не предусматривает защиту от влаги и пыли.
• Не подходит для нагрузок более 25 А - превышение тока приведёт к перегреву и повреждению контактов.
• Не рекомендуется для высокочастотных включений (>1200 раз/час) - длительная работа при таких режимах сокращает срок службы.
• Не предназначен для управления высокоиндуктивными нагрузками без демпферов - риск возникновения дуги при отключении.

Примеры использования

• Управление трехфазным насосом в системе водоснабжения.
• Включение тепловой завесы в торговом центре через сигнал от термореле.
• Автоматический запуск вентилятора системы охлаждения после достижения пороговой температуры.
• Контроль освещения в производственных помещениях по графику через программируемый логический контроллер (PLC).
• Функциональный элемент в схеме АВР для перевода нагрузки на резервный питание.

Практические советы

• Выбирая контактный аппарат, всегда проверяйте соответствие напряжения катушки (здесь 24 В~) вашей системе управления - неверное напряжение приведёт к невозможности включения или быстрому выходу из строя.
• При подключении кабелей сечением 6 мм2 плотно затягивайте винты - плохой контакт увеличивает переходное сопротивление и вызывает перегрев.
• Не устанавливайте рядом с источниками тепла (например, автономными предохранителями или преобразователями частоты) - температура вокруг может превысить +50 C.
• Для контроля состояния контактора используйте имеющийся НО контакт - подключите его к индикации или входу PLC.
• Проверьте правильность ориентации при монтаже: выводы катушки должны быть направлены вверх - это влияет на работу механизма и теплоотдачу.
