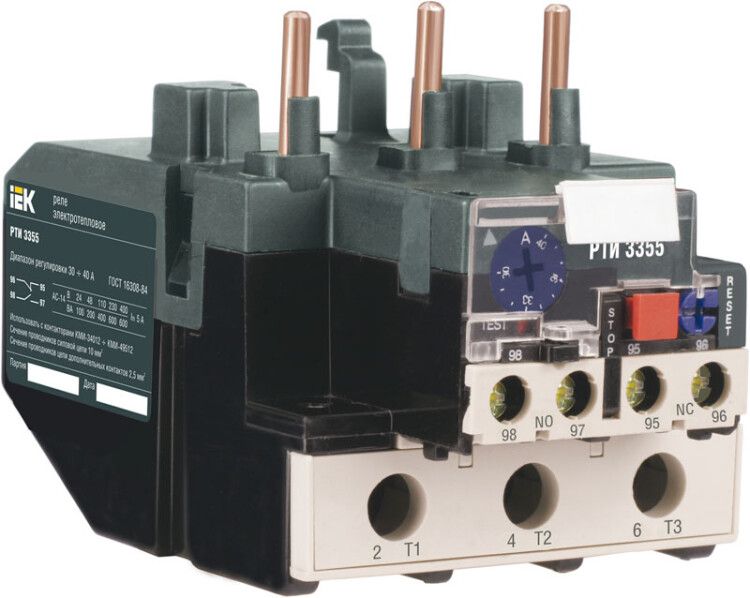

Реле тепловое РТИ-2355 28-36А, 3 полюса IEK DRT20-0028-0036

Реле электротепловое РТИ-2355 28-36А от IEK - устройство для защиты электродвигателей от перегрузок и других аварийных режимов. Применяется совместно с контакторами КТИ и КМИ, обеспечивает надёжную работу в условиях промышленной автоматизации. Артикул drt20-0028-0036 соответствует сертифицированному образцу по ГОСТ.

Назначение и область применения

Реле электротепловое РТИ-2355 28-36А защищает электродвигатели от:

• длительной перегрузки по току;
• асимметрии напряжений между фазами;
• затянутого пуска (долгого набора оборотов);
• заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматический выключатель с подходящим номиналом. Подходит для использования в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 28–36 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя.
• Напряжение: до 660 В - работает в сетях переменного тока высокого напряжения.
• Частота: 400 Гц - рассчитано на использование в специализированных системах (например, авиация, судостроение, промышленные частотники).
• Количество полюсов: 3 - контролирует все три фазы одновременно.
• Количество контактов: 2 (нормально замкнутый и нормально разомкнутый) - используется для сигнализации и отключения цепи управления.
• Класс защиты: 10 - время срабатывания при 7,2×I_n составляет 2–10 секунд, что соответствует стандартной характеристике для двигателей средней мощности.
• Диапазон температур: от –45 до +55 C - устойчиво работает в холодных и жарких помещениях, включая открытые площадки и неотапливаемые цеха.
• Степень защиты IP20: защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри щита или корпуса.
• Климатическое исполнение У3: рассчитано на умеренный климат с возможностью работы при повышенной влажности (до 90 % при +25 C).
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов.
• Максимальное сечение кабеля: 10 мм2 - поддерживает медные провода до указанного размера.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия механических повреждений.

Совместимость и монтаж

Реле электротепловое РТИ-2355 28-36А проектировалось для непосредственного монтажа на контакторы серии КТИ и КМИ. Его основание имеет стандартизованные крепления, обеспечивающие точное совпадение контактных групп. Также допускается обособленное размещение - при этом необходимо использовать внешние провода для подключения к цепям управления и питания.

Подключение выполняется через винтовые зажимы. Максимальное сечение кабеля - 10 мм2. Перед установкой проверьте соответствие тока нагрузки диапазону 28–36 А. Не используйте провода большего сечения - они не войдут в зажимы.

Безопасность и стандарты

Реле электротепловое РТИ-2355 28-36А соответствует требованиям:

• ГОСТ 30011.5.1 - общие технические условия для тепловых реле;
• ГОСТ Р 50030.2 - часть стандартов IEC 60947, применяемых в России для аппаратов низковольтного распределения.

Произведено в соответствии с требованиями безопасности для электрооборудования промышленного назначения. Не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому элементу с классом 10 - минимизирует ложные отключения.
• Универсальная совместимость с популярными контакторами КТИ и КМИ - снижает необходимость в доработках системы.
• Широкий диапазон рабочих температур - подходит для суровых условий эксплуатации.
• Долгий срок службы - 15 лет без необходимости замены при правильном использовании.
• Простой и надёжный механизм сброса - можно вручную вернуть в исходное положение после срабатывания.

Ограничения применения

• Не защищает от короткого замыкания - обязательно наличие отдельного устройства защиты (предохранителей или автомата).
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне электрощита или в сырых местах без дополнительной оболочки.
• Не рекомендовано для реверсивных схем - изделие нереверсивное; для таких задач нужны другие модели.
• Частота 400 Гц ограничивает применение в бытовых и стандартных промышленных сетях 50 Гц - важно проверить соответствие сети перед установкой.

Примеры использования

• Защита двигателя воздушного компрессора в автомобильном сервисе - ток 32 А, питание 400 Гц, 660 В.
• Контроль нагрева насоса в системе водоснабжения завода - установлено на контактор КТИ, срабатывает при длительной перегрузке.
• Автоматизация конвейера на пищевом производстве - реле РТИ-2355 28-36А от IEK обеспечивает безопасную остановку при заклинивании роликов.

Практические советы

• Перед установкой проверьте реальный ток нагрузки двигателя - он должен попадать в диапазон 28–36 А. Если ток ниже 28 А - выбирайте меньший номинал.
• При монтаже на контактор КТИ/КМИ убедитесь, что реле плотно защёлкнулось - слышен характерный щелчок.
• После срабатывания реле необходимо дождаться остывания биметалла (обычно 1–5 минут), прежде чем возвращать его в рабочее состояние.
• Не используйте реле в цепях постоянного тока - оно рассчитано только на переменный ток.
• При работе в условиях сильной вибрации дополнительно закрепите корпус с помощью хомутов или крепёжных планок - хотя конструкция прочная, вибрация может вызвать ослабление контактов.
