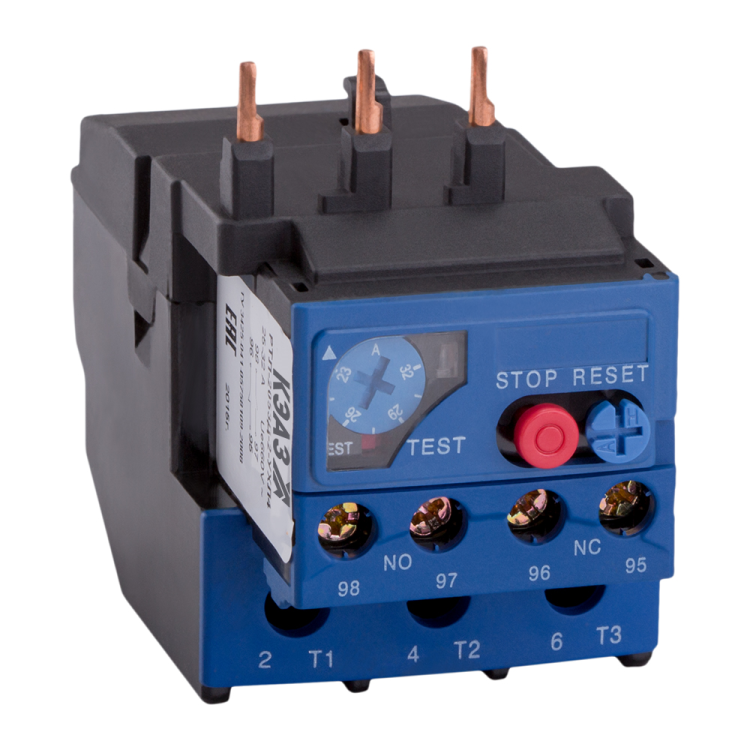

Реле перегрузки тепловое РТЛ-2053Д-2 25-32 А УХЛ4 КЭАЗ (Курский электроаппаратный завод) 110752

Реле перегрузки тепловое РТЛ-2053Д-2-36А-(25-32А)-УХЛ4 от КЭАЗ - это надёжное устройство для защиты электродвигателей от перегрева из-за перегрузок, асимметрии фаз или длительного пуска. Устройство рассчитано на ток до 36 А, имеет три полюса и устанавливается непосредственно на контакторы или пускатели. Подходит для промышленного оборудования в условиях умеренного и холодного климата.

Назначение и область применения

Реле перегрузки тепловое РТЛ-2053Д-2-36А-(25-32А)-УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• заклиниванием ротора;
• длительным пуском (затянутый запуск).

Применяется в системах управления: грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками. Особенно эффективно в циклических режимах работы, где часты пуски и остановки.

Технические характеристики

• Номинальный ток: 36 А - максимальный ток, который может проходить через реле без срабатывания; регулируемый диапазон защиты - 25–32 А.
• Номинальное напряжение: 660 В - допустимое рабочее напряжение сети.
• Род тока: переменный и постоянный - работает в сетях с любым типом тока.
• Частота: 50/60 Гц - совместимо со всеми стандартными сетями.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество переключающих контактов: 3 - один нормально замкнутый контакт на каждую фазу для отключения цепи.
• Класс точности: 10 А - время срабатывания соответствует стандартному графику для класса 10 (время отключения при 6×Iн - 10–20 сек).
• Климатическое исполнение: УХЛ4 - выдерживает температуры от −40C до +40C, повышенную влажность, подходит для помещений с умеренным и холодным климатом.
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и воды - требует установки внутри щита.
• Тип подключения: винтовое - провода зажимаются в клеммах с помощью винтов.
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или на корпус пускателя без дополнительной платформы.
• Исполнение: нереверсивное - не предназначен для реверсирования двигателя.
• Нормативный документ: ТУ3425-041-05758109-2008 - сертифицировано по техническим условиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое РТЛ-2053Д-2-36А-(25-32А)-УХЛ4 совместимо с пускателями серии ПМЛ и другими моделями, имеющими стандартизованные крепления для тепловых реле. Монтаж выполняется путём прямой фиксации на DIN-рейку или на корпус пускателя. Для правильной работы необходимо:

• обеспечить плотный контакт между реле и пускателем (при установке на него);
• не перетягивать винты клемм - это может повредить медные шины;
• подключать провода сечением 0,5–2,5 мм2 (стандарт для токов до 36 А);
• не использовать в местах с вибрациями выше 0,5g - возможна ложная активация.

Безопасность и стандарты

Реле перегрузки тепловое РТЛ-2053Д-2-36А-(25-32А)-УХЛ4 соответствует требованиям ТУ3425-041-05758109-2008 и обеспечивает безопасную работу в соответствии с ГОСТ Р 50030.4.1. Наличие трёхполюсной защиты исключает риск работы двигателя на одной фазе. Устройство не содержит элементов, способных взрываться или выделять токсичные вещества при аварии.

Преимущества

• Высокая надёжность механической системы с биметаллическими пластинами - не требует обслуживания.
• Автоматический сброс после остывания - не нуждается в ручном возврате.
• Широкий диапазон регулировки тока (25–32 А) позволяет точно адаптировать защиту под конкретный двигатель.
• Устойчивость к колебаниям напряжения и частоты благодаря универсальному типу тока.
• Совместимость с большинством пускателей КЭАЗ и аналогов других производителей.

Ограничения применения

• Не применяется в средах с высокой запылённостью или влажностью вне щита - степень защиты IP20 не предохраняет от внешних воздействий.
• Не подходит для защиты двигателей с частотным преобразователем - тепловое реле не реагирует на гармонические искажения.
• Запрещена установка рядом с источниками сильного нагрева - может вызвать ложное срабатывание.
• Не используется в цепях с импульсными нагрузками (например, сварочные аппараты) - быстрое изменение тока не распознаётся корректно.
• Не рекомендовано применение в системах с частыми пусками более 6 раз в час - снижает срок службы биметалла.

Примеры использования

• Защита асинхронного двигателя 3 кВт в насосной станции (ток около 28 А) - реле установлено на пускатель ПМЛ-25.
• Обеспечение безопасности лифта с двигателем 7,5 кВт - реле контролирует ток во всех трёх фазах при старте и работе.
• Контроль перегрузки вентилятора в системе вентиляции помещения - реле отключает питание при забитом фильтре.
• Интеграция в систему АВР для резервного питания станка - обеспечивает отказоустойчивость при переключении.

Практические советы

• Настройка тока срабатывания должна соответствовать номинальному току двигателя - используйте диапазон 25–32 А, указанный в паспорте мотора.
• Проверьте соответствие посадочных размеров перед установкой - РТЛ-2053Д совместим с пускателями КЭАЗ серии ПМЛ и аналогами с тем же креплением.
• После срабатывания дайте реле остыть минимум 5 минут - принудительное включение до остывания может привести к выходу из строя.
• При использовании в холодных помещениях (УХЛ4) проверяйте целостность изоляции и отсутствие конденсата перед первым включением.
• Не заменяйте реле на другое с меньшим номиналом - это вызовет ложные отключения. Лучше выбрать модель с подходящим диапазоном.
