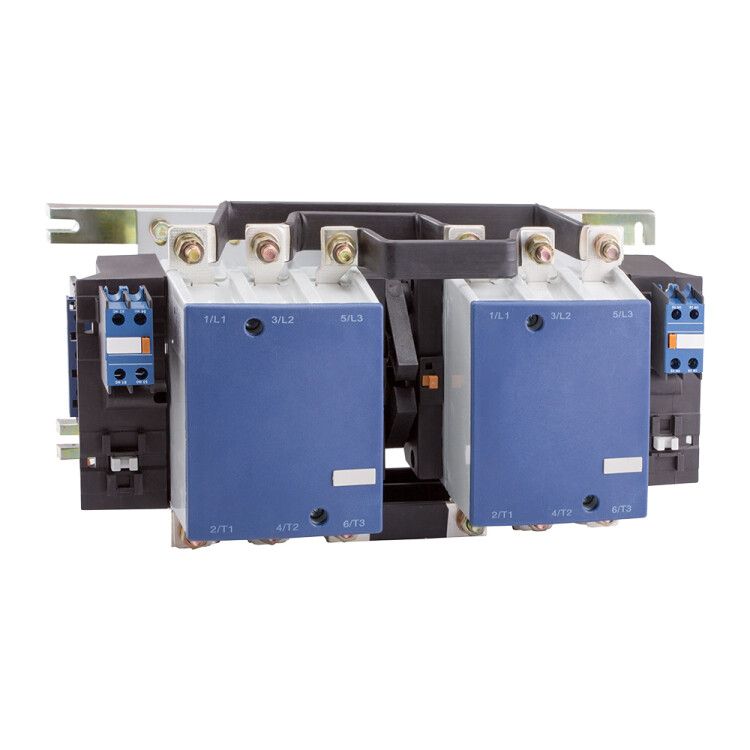

Контактор реверсивный ПМЛ-6500-160А-220AC-УХЛ4-Б - 112920 КЭАЗ

Контактор реверсивный ПМЛ-6500, 160А, 220В AC от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 75 кВт, обеспечивая реверс направления вращения. Артикул 112920 - надёжное решение для промышленной автоматизации в условиях умеренного и холодного климата.

Назначение и область применения

Контактор реверсивный ПМЛ-6500, 160А, 220В AC используется для управления трёхфазными асинхронными двигателями, где требуется изменение направления вращения - например, в лифтах, конвейерах, насосах, металлорежущих станках и других механизмах с реверсивным циклом работы. Он заменяет механические переключатели, повышая безопасность и срок службы оборудования. Применяется в системах автоматического управления, где важна надёжность коммутации.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную нагрузку двигателей до 75 кВт
• Напряжение катушки управления: 220 В AC - совместим с распространёнными сетями промышленного питания
• Частота: 50/60 Гц - работает в любой сети с промышленной частотой
• Главные контакты: 3NO + 1NC - три нормально открытых для фаз L1–L3, один нормально закрытый для сигнализации или блокировки
• Вспомогательные контакты: 1NO + 1NC - используются для цепей управления, самоблокировки и интерlocks
• Подключение: винтовые зажимы - удобны для подвода медных проводов сечением до 50 мм2
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная установка в щитах
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без внешней защиты; требует установки в корпусе или защищённом шкафе

Совместимость и монтаж

Контактор реверсивный ПМЛ-6500, 160А, 220В AC монтируется на стандартную DIN-рейку. Для реверсивного включения необходим второй аналогичный контактор или модуль с взаимной блокировкой - чтобы избежать одновременного включения обоих контакторов. Подключаются силовые кабели сечением до 50 мм2 через винтовые зажимы. Катушка управления питается от 220 В AC - важно соблюдать полярность при подключении вспомогательных цепей. Монтаж допускается только в сухих, хорошо вентилируемых местах вне зоны прямого попадания воды или масла.

Безопасность и стандарты

Произведён согласно ТУ 3426-044-05758109-2008. Соответствует требованиям к безопасности для устройств управления электродвигателями. Несмотря на высокую надёжность, IP00 не защищает от доступа посторонних предметов и брызг - обязательна установка в распределительном щите. Работа в режиме перегрузки свыше 160 А недопустима - возможен выход из строя контактной системы.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным материалам контактов
• Устойчивость к колебаниям напряжения +-10% от 220 В
• Готовое реверсивное исполнение - не требует доработки или дополнительных комплектующих
• Совместим с большинством промышленных щитов благодаря стандартному креплению на DIN-рейку
• Долгий срок службы в условиях УХЛ4 - подтверждено тестированием на влагу, пыль и перепады температур

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не предназначен для работы на открытом воздухе - степень защиты IP00 требует герметичного корпуса
• Запрещена работа при напряжении выше 240 В на катушке - риск перегрева и пробоя изоляции
• Не рекомендован для частотных переключений более 1200 раз в час - превышение снижает срок службы контактов
• Не подходит для однофазных нагрузок - только для трёхфазных двигателей

Примеры использования

• Реверсивный конвейер на пищевом производстве - переключение направления движения при смене партии
• Фрезерный станок с функцией обратного хода - управление движением стола
• Насосная станция с аварийным переключением - резервный насос с возможностью реверса для продувки труб
• Лифтовой механизм - точное позиционирование кабины

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 50 мм2. Большие жилы не войдут в зажимы
• Обязательно используйте механическую или электрическую блокировку между двумя контакторами в реверсивной схеме - предотвратит КЗ
• Проверяйте затяжку винтов после первых 10–20 включений - со временем контакт может немного ослабнуть
• Для условий УХЛ4 не забудьте про термокомпенсацию - при низких температурах увеличьте время пауз между включениями
• При замене старого контактора - сравнивайте габариты и расположение клемм. ПМЛ-6500 имеет стандартные размеры, но отличается от некоторых аналогов
