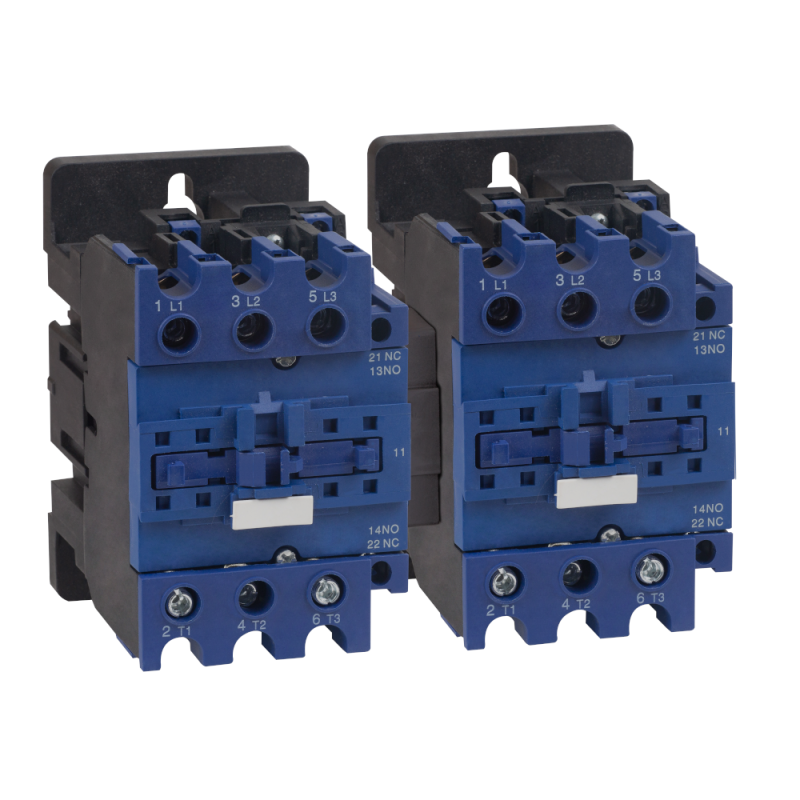

Контактор ПМЛ-4560М 63А 220В AC реверсивный КЭАЗ (Курский электроаппаратный завод) 110649

Контактор реверсивный ПМЛ-4560М-63А-220В-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-4560М-63А-220В-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для автоматических систем, где необходимо переключать движение механизма в обоих направлениях: насосы, вентиляторы, конвейеры, лебёдки, станки с ЧПУ и другие устройства с циклическим режимом работы.

Технические характеристики

• Тип: реверсивный контактор (два взаимоблокированных контактора в одном корпусе)
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток: 63 А
• Номинальная мощность: 30 кВт (при 380 В)
• Количество главных контактов: 3 пары (для каждой фазы)
• Количество вспомогательных контактов: 1 пара (нормально замкнутый или нормально разомкнутый - зависит от комплектации)
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 16 мм2
• Способ монтажа: крепление на DIN-рейку 35 мм
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-4560М-63А-220В-УХЛ4-Б совместим со всеми стандартными DIN-рейками шириной 35 мм. Для правильной установки требуется свободное пространство вокруг него - минимум 10 мм с боков и сверху для теплоотвода. Подключение проводов выполняется через винтовые зажимы: жилы должны быть зачищены на 8–10 мм, затяжка - усилием 0,5–0,7 Нм. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008 и прошёл сертификацию на соответствие безопасности для оборудования низкого напряжения. Благодаря механической блокировке между основным и реверсивным контактами исключена одновременная коммутация - предотвращается короткое замыкание между фазами. Применение в сетях выше 690 В запрещено.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контактов и катушки от КЭАЗ
• Реверсивное исполнение позволяет управлять двигателем без внешних переключателей
• Устойчивость к колебаниям напряжения +-10% от 220 В
• Готов к монтажу на стандартную DIN-рейку - не требует дополнительных креплений
• Поддерживает длительную работу при нагрузке до 63 А без перегрева

Ограничения применения

• Не предназначен для работы во влажных помещениях без кожуха - степень защиты IP20 не обеспечивает защиту от влаги
• Запрещено применять в средах с высоким содержанием агрессивных газов, масла или пыли
• Не подходит для частых пусков более 120 раз в час - риск перегрева катушки
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при работе с двигателями
• Не совместим с постоянным током - катушка рассчитана только на 220 В переменного тока

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Циркулярная пила с функцией реверса для удаления опилок
• Насосная станция с аварийным переключением направления потока
• Лифтовая система с управляемым перемещением кабины
• Оборудование для производства, где требуется точная позиционировка

Практические советы

• Выбирайте контактор реверсивный ПМЛ-4560М-63А-220В-УХЛ4-Б только для нагрузок до 30 кВт - превышение вызывает быстрый износ контактов
• Для долгой службы используйте вспомогательный контакт для сигнализации состояния (например, “двигатель в работе”)
• Проверьте посадочное место на DIN-рейке перед установкой - не должно быть люфта
• При использовании в холодном помещении (до −30 C) дайте устройству прогреться 5–10 минут после включения
• Не забывайте периодически осматривать зажимы - ослабленные контакты вызывают нагрев и выход из строя
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на вход катушки
