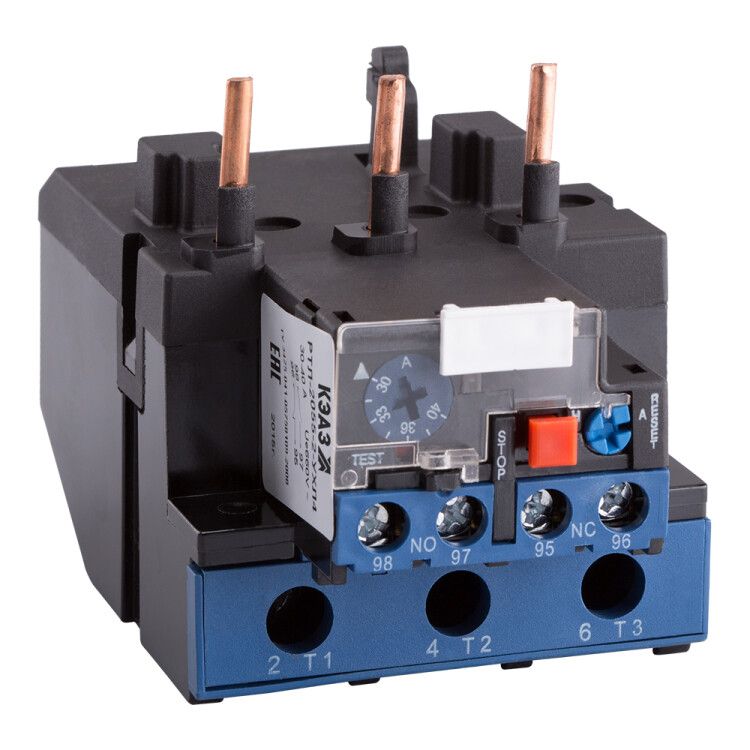

Реле перегрузки тепловое РТЛ-2055-2-100А-(30-40А)-УХЛ4 | 110753 КЭАЗ

Реле перегрузки тепловое 2055-2 100А (30–40А) УХЛ4 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузки, асимметрии фаз или длительного пуска. Подходит для установки в системы управления насосами, вентиляторами, кранами и другим оборудованием с переменным током. Артикул 110753 относится к серии РТЛ, совместимой с контактными аппаратами ПМЛ и ПМ12.

Назначение и область применения

Реле перегрузки тепловое 2055-2 100А (30–40А) УХЛ4 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• неравномерной нагрузкой между фазами (асимметрией);
• заклиниванием ротора;
• долгим временем запуска.

Применяется в системах управления грузоподъёмниками (лифты, краны), насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными цепями с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 100 А - максимальная допустимая нагрузка через само реле; регулируемый диапазон срабатывания - 30–40 А.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту.
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока.
• Частота: 50/60 Гц - совместимо с промышленными сетями РФ и стран СНГ.
• Класс выпуска: 10 А - время срабатывания при 7,2-кратном токе составляет 2–10 секунд (соответствует классу 10 по IEC 60947-4-1).
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли; требует установки внутри щита.
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат, работу при температуре от −40C до +40C, повышенной влажности.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов.
• Количество контактов: 4 шт. - 2 нормально замкнутых (NC) и 2 нормально разомкнутых (NO) для сигнализации и отключения.
• Род тока: переменный и постоянный - универсальность для различных типов цепей.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Нормативный документ: ТУ 3425-041-05758109-2008 - соответствует внутренним требованиям КЭАЗ.

Совместимость и монтаж

Реле перегрузки тепловое 2055-2 100А (30–40А) УХЛ4 можно устанавливать двумя способами:

• Непосредственно на контактор: совместимо с пускателями серии ПМЛ и ПМ12 - фиксируется механически без дополнительных элементов.
• Обособленно: монтируется отдельно на DIN-рейку или с помощью клеммника КРЛ - удобно при компактных распределительных щитах или необходимости вынести реле в доступное место.

Подключение осуществляется через винтовые зажимы. Для правильной работы необходимо соблюдать посадочные размеры и момент затяжки винтов - не более 0,8 Нм.

Безопасность и стандарты

Реле соответствует требованиям ТУ 3425-041-05758109-2008 и проектировалось с учётом принципов безопасности для промышленного оборудования. Степень защиты IP20 исключает использование вне электрощита - открытая установка недопустима. Отсутствие сертификата CE не влияет на применение в России и странах ЕАЭС.

Преимущества

• Высокая точность срабатывания благодаря термочувствительному механизму - минимизирует ложные отключения.
• Автоматический или ручной режим восстановления после срабатывания - выбирается пользователем.
• Широкая совместимость с популярными контактными аппаратами ПМЛ и ПМ12 - снижает необходимость замены всей цепи при модернизации.
• Устойчивость к колебаниям температуры окружающей среды - особенно важно для помещений без кондиционирования.

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется трёхфазное питание.
• IP20 не позволяет использовать во влажных, пыльных или наружных условиях - обязательно размещение в закрытом щите.
• Не имеет функции защиты от короткого замыкания - должен использоваться в паре с автоматическим выключателем или предохранителем.
• Запрещено использовать при частотах ниже 45 Гц или выше 65 Гц - выход за диапазон 50/60 Гц снижает точность срабатывания.

Примеры использования

• Защита двигателя лифта в жилом доме - предотвращает перегрев при частых остановках и пусках.
• Контроль насоса в системе водообеспечения - отключает оборудование при заклинивании крыльчатки.
• Управление вентиляцией в производственных цехах - защищает от перегрузки при забитых фильтрах.
• Цепь питания тепловой завесы - обеспечивает безопасную работу при длительных циклах нагрева.

Практические советы

• Выбирая реле, убедитесь, что рабочий ток двигателя попадает в диапазон 30–40 А - иначе защита будет некорректной.
• При монтаже на DIN-рейку используйте клеммник КРЛ - он обеспечивает надёжную коммутацию и упрощает обслуживание.
• Проверьте соответствие сечения провода и токового класса - для 100 А рекомендовано сечение не менее 16 мм2 медного провода.
• После срабатывания дайте реле остыть 5–10 минут перед повторным включением - это продлит срок службы биметаллической пластины.
• Не путайте с реле минимального напряжения - это устройство реагирует только на ток, а не на просадку сети.
