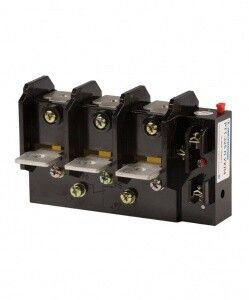

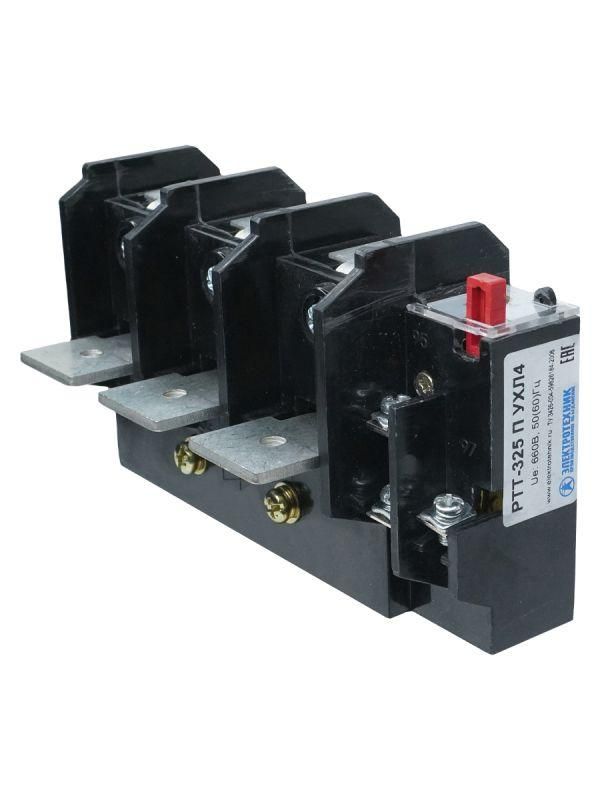

Реле электротепловое токовое РТТ-325 100А 85.0..115.0А - ET512150 Электротехник

Реле электротепловое токовое РТТ-325 П УХЛ4 от Электротехник - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Подходит для установки в системах управления электроприводами с напряжением до 660 В, работает в условиях умеренного климата (УХЛ4). Артикул et512150.

Назначение и область применения

Реле электротепловое токовое РТТ-325 П УХЛ4 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в схемах управления электроприводами на предприятиях, в производстве, на конвейерах, насосных станциях и других объектах с переменным током до 660 В / 50 Гц. Также допускается использование в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 100 А
• Диапазон регулировки тока срабатывания: 85–115 А
• Частота: 50 Гц (также совместимо с 60 Гц)
• Максимальное рабочее напряжение: 660 В переменного тока
• Напряжение цепи управления: 380 В
• Количество полюсов: 3
• Количество контактов: 2 нормально замкнутых (2НЗ), 2 нормально разомкнутых (2НО)
• Тип подключения: болтовое
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Исполнение: нереверсивное
• Функция перезапуска: ручной возврат - после срабатывания необходимо вручную перевести рычаг в исходное положение
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом корпусе
• Температурная компенсация: есть - автоматически учитывает изменения окружающей температуры, снижает ложные срабатывания

Совместимость и монтаж

Реле электротепловое токовое РТТ-325 П УХЛ4 монтируется непосредственно на поверхность или на DIN-рейку. Для работы требуется подключение трёх фаз через контактные зажимы, а также подача напряжения 380 В на катушку управления. Контакты 2НО и 2НЗ используются для сигнализации и отключения цепи управления. Болтовое подключение позволяет надёжно соединить провода сечением до 16 мм2. Убедитесь, что посадочные размеры соответствуют месту установки - габариты устройства рассчитаны на стандартные шасси панелей управления.

Безопасность и стандарты

Реле электротепловое токовое РТТ-325 П УХЛ4 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ 17703. Имеет исполнение УХЛ4 - устойчиво к колебаниям температуры и влажности в пределах климатического класса для умеренных условий. Несмотря на высокую степень надёжности, IP00 требует обязательной установки внутри электрошкафа или другого защитного кожуха - прямой доступ к токоведущим частям запрещён!

Преимущества

• Температурная компенсация повышает точность срабатывания при изменении окружающей среды
• Широкий диапазон регулировки тока (85–115 А) позволяет точно настроить защиту под конкретный двигатель
• Ручной возврат гарантирует, что система не включится сама после аварии - безопасность оператора
• Наличие двух пар контактов (2НО + 2НЗ) даёт гибкость в проектировании схем управления и сигнализации
• Простая и проверенная конструкция обеспечивает долгий срок службы при правильном монтаже

Ограничения применения

• Не применяется в открытых помещениях - IP00 не защищает от пыли, влаги и механических повреждений
• Не предназначен для защиты однофазных нагрузок или двигателей с открытыми роторами
• Требует ручного сброса - не подходит для автоматических систем, где нужен бесконтактный перезапуск
• Не рекомендуется использовать в средах с высоким уровнем вибраций без дополнительной амортизации
• Не имеет встроенного теплового барьера - при установке рядом с нагреваемыми элементами возможны ложные срабатывания

Примеры использования

• Защита насосов в системах водоснабжения
• Обеспечение безопасности конвейерных лент на пищевых производствах
• Контроль тока в воздуходувках и вентиляторах
• Автоматизация станков с ЧПУ, где важна защита от перегрузки при заклинивании инструмента
• Системы управления лифтами и эскалаторами (в составе распределительных щитов)

Практические советы

• Настройте ток срабатывания в диапазоне 85–115 А строго по паспортному значению двигателя - не используйте максимальные значения без необходимости
• Подключите контакты 2НЗ последовательно в цепь управления контактора - так вы гарантированно отключите питание при перегрузке
• Проверьте соответствие сечения проводов и момента затяжки болтов - слабый контакт вызывает перегрев и ложные срабатывания
• Установите РТТ-325 П УХЛ4 в закрытый шкаф с достаточным охлаждением - даже с компенсацией температуры, перегрев корпуса влияет на работу
• При замене аналогичного реле - сверьте не только ток, но и тип контактов: здесь 2НО + 2НЗ, а не 1з+1р, как указано в названии - это опечатка в маркировке, фактически контактов четыре
