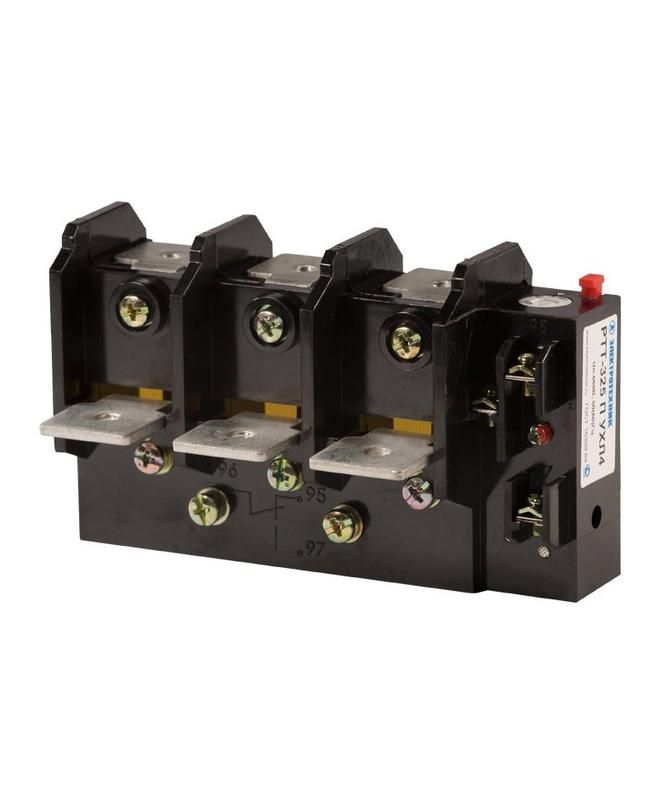

Реле электротепловое токовое РТТ-426 П УХЛ4 125А 106.0-143.0А 660В/50Гц 1з+1р ручной возврат IP00 Электротехник ET529230

Реле электротепловое токовое РТТ-426 П УХЛ4 125А 125А - устройство защиты электродвигателей от перегрузки и длительного превышения рабочего тока. Бренд Электротехник выпускает эту модель для промышленного оборудования, работающего в условиях умеренного климата. Артикул et529230 соответствует серийному исполнению с ручным возвратом и степенью защиты IP00.

Назначение и область применения

Реле электротепловое токовое РТТ-426 П УХЛ4 125А защищает электродвигатели от повреждений из-за перегрузки - когда ток превышает допустимый уровень на продолжительное время. Это происходит, например, при заклинивании механизма, перекосе фаз или недостаточном охлаждении. Модель предназначена для установки в силовые цепи переменного тока частотой 50 Гц, напряжением до 660 В. Подходит для двигателей мощностью, соответствующей току срабатывания 106–143 А. Применяется в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием с постоянной нагрузкой.

Технические характеристики

• Ток срабатывания: 106,0 – 143,0 А - регулируемый диапазон, позволяющий точно настроить защиту под конкретный двигатель;
• Номинальный ток реле: 125 А - максимальный ток, который реле рассчитано выдерживать без срабатывания при нормальной работе;
• Номинальное напряжение: 660 В / 50 Гц - работает в сетях с таким параметром, не подходит для постоянного тока или частот выше 50 Гц;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - используются для сигнализации и отключения цепи;
• Тип возврата: ручной - после срабатывания необходимо вручную перевести рычаг в исходное положение, чтобы возобновить работу;
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или щита;
• Исполнение: УХЛ4 - рассчитано на работу в умеренном климате при температуре от −40 C до +40 C, с повышенной влажностью.

Совместимость и монтаж

Реле электротепловое токовое РТТ-426 П УХЛ4 125А монтируется на DIN-рейку шириной 35 мм. Для подключения используется три клеммы: два входа (L1, L2, L3) для фазных проводов двигателя и один выход (T1, T2, T3) - к контактам магнитного пускателя. Контакты 1з и 1р подключаются в цепь управления или сигнализации. Обязательно соблюдать правильную последовательность фаз - неверная коммутация снижает точность срабатывания. Установка возможна только в сухих, хорошо вентилируемых шкафах - из-за IP00 внешняя среда не должна влиять на механизм.

Безопасность и стандарты

Реле электротепловое токовое РТТ-426 П УХЛ4 125А соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 18171, которые регламентируют безопасность тепловых реле для электродвигателей. Несмотря на отсутствие степени защиты, изделие прошло проверку на термическую стабильность и механическую прочность в рамках промышленных стандартов.

Преимущества

• Широкий диапазон регулировки тока (106–143 А) позволяет использовать одно реле для нескольких типов двигателей;
• Ручной возврат предотвращает самопроизвольное включение после аварии - повышает безопасность обслуживания;
• Устойчиво работает при колебаниях температуры окружающей среды благодаря исполнению УХЛ4;
• Механизм основан на биметаллической пластине - надежен, не требует питания, долговечен.

Ограничения применения

• Не применяется в помещениях с высокой запыленностью, влажностью или риском попадания жидкости - IP00 не обеспечивает никакой защиты;
• Не подходит для частотных преобразователей или импульсных нагрузок - реагирует только на длительную перегрузку, а не на кратковременные пики;
• Требует ручного сброса - не подходит для автоматических систем, где нужен автоматический возврат;
• Не рекомендуется для двигателей с частыми пусками - может вызвать ложные срабатывания из-за нагрева.

Примеры использования

• Защита асинхронного двигателя 7,5 кВт на конвейере с током 120 А;
• Контроль тока в насосной станции с трехфазным двигателем 11 кВт;
• Обеспечение безопасности вентиляционного агрегата в производственном цеху;
• Подключение в составе магнитного пускателя в распределительном щите на заводе.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - настройте реле на 10–15 % выше этого значения, чтобы избежать ложных срабатываний;
• Убедитесь, что все соединения затянуты - плохой контакт вызывает локальный нагрев и некорректную работу;
• Не устанавливайте рядом с источниками тепла - температура вокруг реле влияет на порог срабатывания;
• При срабатывании проверьте причину - возможно, проблема в механическом заедании, перекосе фаз или нехватке смазки;
• Заменяйте реле только аналогичными моделями - отличия в диапазоне тока или времени срабатывания могут нарушить всю систему защиты.
