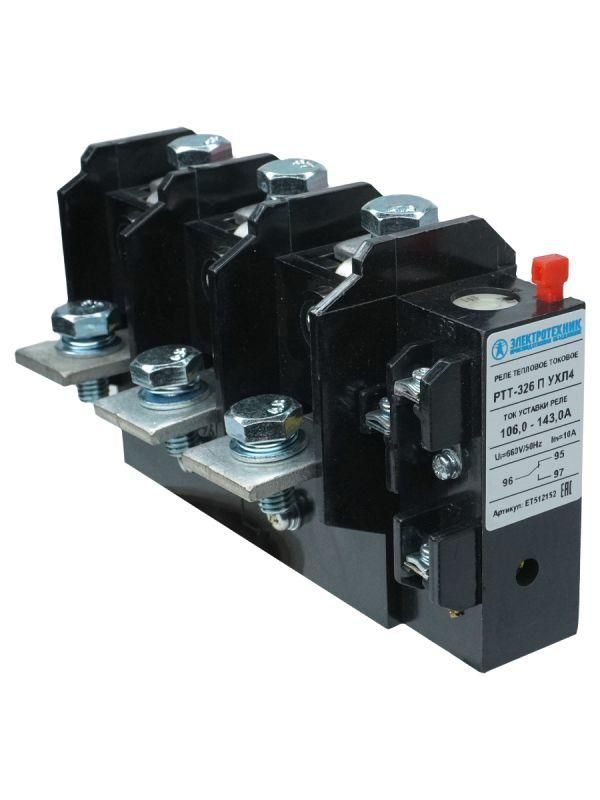

Реле электротепловое токовое РТТ-326 125А 106.0..143.0А - ET512152 Электротехник

Реле электротепловое токовое РТТ-326 125А 106.0-143.0А 660В/50Гц 1з+1р, ручной возврат, IP00, УХЛ4 - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Произведено компанией Электротехник, артикул et512152. Подходит для установки в пускателях и щитах управления промышленным оборудованием.

Назначение и область применения

Реле электротепловое токовое РТТ-326 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в системах управления электроприводами на предприятиях - например, на насосах, вентиляторах, конвейерах, компрессорах. Работает в сетях переменного тока до 660 В, 50 Гц, либо в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 125 А
• Диапазон регулирования тока срабатывания: 106,0–143,0 А
• Номинальное напряжение питания: 660 В AC
• Напряжение цепи управления: 380 В
• Род тока: переменный (AC), также совместим с DC до 440 В
• Частота: 50 или 60 Гц
• Количество полюсов: 3
• Тип подключения: винтовые зажимы
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Количество контактов: 0 (не имеет собственных контактных групп - работает через внешнюю цепь)
• Функция перезапуска: да (возможно автоматическое восстановление после сброса)
• Тип возврата: ручной (требует manual reset после срабатывания)
• Степень защиты: IP00 (без защиты от пыли и воды - требует установки в закрытом корпусе)
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы при повышенной влажности)
• Температурная компенсация: есть (обеспечивает стабильную работу при колебаниях окружающей температуры)

Совместимость и монтаж

Реле электротепловое токовое РТТ-326 не имеет собственных силовых контактов - его необходимо использовать в составе магнитного пускателя или другого коммутирующего устройства. Контакты реле подключаются в цепь управления пускателя. Монтаж осуществляется непосредственно на DIN-рейку или жестко крепится к стенке шкафа. Для надёжной работы требуется обеспечить доступ к кнопке сброса и хорошую вентиляцию вокруг устройства. Учитывайте, что IP00 не допускает открытой установки - обязательно используйте в герметичном или закрытом электрошкафе.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Температурная компенсация снижает риск ложных срабатываний при изменении температуры окружающей среды. Наличие ручного возврата предотвращает самопроизвольный запуск оборудования после аварии - повышает безопасность обслуживания.

Преимущества

• Широкий диапазон настройки тока (106–143 А) позволяет точно адаптировать защиту под конкретный двигатель
• Температурная компенсация исключает влияние внешней температуры на точность срабатывания
• Ручной возврат гарантирует осмотр оборудования перед повторным запуском
• Устойчивость к вибрациям и механическим нагрузкам благодаря прочной конструкции
• Поддержка как переменного, так и постоянного тока в цепи управления

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влагой или агрессивными средами - IP00 не обеспечивает никакой защиты
• Не предназначен для защиты однофазных двигателей или других типов нагрузок (например, нагревателей)
• Требует обязательной установки внутри распределительного шкафа
• Не имеет встроенных контактов - нельзя использовать как самостоятельное коммутирующее устройство
• Ручной возврат увеличивает время восстановления работы - не подходит для систем, где нужен автоматический перезапуск

Примеры использования

• Защита двигателя воздушного компрессора мощностью 75 кВт в цеху
• Компонент системы управления конвейерной линией на пищевом предприятии
• Встраивание в пускатель для насосной станции водоснабжения
• Защита вентилятора в системе вентиляции промышленного помещения

Практические советы

• Настройте ток срабатывания близко к номинальному току двигателя - лучше на 5–10% выше, чтобы избежать ложных срабатываний при пуске
• Проверьте соответствие сечения проводов и винтовых зажимов - для 125 А рекомендуются медные провода минимум 25 мм2
• Обязательно проверяйте состояние теплового элемента при каждом техобслуживании - окисление или деформация снижают точность
• Не устанавливайте рядом с источниками тепла - даже с компенсацией перегрев может вызвать сбой
• При замене убедитесь, что новое реле РТТ-326 имеет тот же диапазон тока - не все модели этого типа подходят взаимозаменяемо
