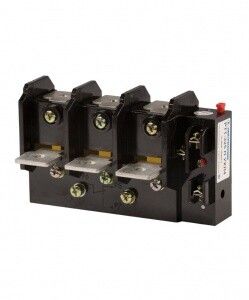

Реле электротепловое токовое РТТ-325 П УХЛ4 125А 106-143А 660В/50Гц 1з+1р ручной возврат IP00 Электротехник ET515873

Реле электротепловое токовое РТТ-325 П УХЛ4 от Электротехник - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Подходит для установки в системах управления электроприводами с напряжением до 660 В и током до 125 А.

Назначение и область применения

Реле электротепловое токовое РТТ-325 П УХЛ4 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и выпадения одной из фаз. Применяется в схемах управления электроприводами на предприятиях, в производстве, на конвейерах, насосных станциях и других объектах с переменным током до 660 В / 50 Гц.

Технические характеристики

• Номинальный ток: 125 А
• Диапазон регулирования тока срабатывания: 106,0 – 143,0 А
• Максимальное рабочее напряжение: 660 В
• Род тока: переменный (50 Гц)
• Число силовых полюсов: 3
• Напряжение цепи управления: 380 В
• Тип присоединения: винтовое
• Степень защиты: IP00 - без защиты от пыли и воды
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Количество переключающих контактов: 0 - сигнал передаётся через внешнюю цепь
• Функция перезапуска: да - после срабатывания требуется ручная кнопка восстановления
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях

Совместимость и монтаж

Реле электротепловое токовое РТТ-325 П УХЛ4 устанавливается последовательно в каждую фазу двигателя. Для работы требует внешнего контактного устройства (например, магнитного пускателя), так как само реле не имеет коммутируемых контактов. Монтаж выполняется путём жёсткого крепления на DIN-рейку или плоскую поверхность. Соединение проводов - винтовое, допускает медные жилы сечением до 25 мм2. Обязательно соблюдать правильную ориентацию при установке - вертикальное положение с допустимым отклонением +-90°.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Температурная компенсация обеспечивает стабильную работу при колебаниях окружающей температуры. Не предназначен для установки в условиях повышенной запылённости, сырости или открытых площадках из-за степени защиты IP00.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллической системе с компенсацией температуры
• Надёжная механическая конструкция для долгосрочной эксплуатации в промышленных условиях
• Ручной возврат исключает случайный автоматический запуск оборудования после аварии
• Широкий диапазон регулирования тока позволяет адаптировать защиту под конкретный двигатель

Ограничения применения

• Не применяется в открытом воздухе, на улице или в сырых помещениях - степень защиты IP00 не предохраняет от пыли и влаги
• Не заменяет защиту от КЗ - требует обязательной установки автоматического выключателя или предохранителей
• Не имеет встроенных контактов - обязательно нужна внешняя система управления (пускатель, контроллер)
• Не рекомендовано использование в сетях постоянного тока выше 440 В

Примеры использования

• Защита двигателей насосов в системах водоснабжения
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах
• Контроль нагрузки на вентиляторы и компрессоры в HVAC-системах
• Автоматизация станков с ЧПУ, где важна защита от перегрева при затуплении инструментов

Практические советы

• Настройте порог срабатывания близко к номинальному току двигателя - используйте диапазон 106–143 А для 125 А мотора
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает нагрев и ложное срабатывание
• Убедитесь, что реле установлено рядом с магнитным пускателем, чтобы сигнал от него мог оперативно отключить питание
• После каждого срабатывания проверьте причину перегрузки - возможно, проблема в механическом заедании или снижении напряжения сети
• Не устанавливайте РТТ-325 П УХЛ4 рядом с источниками тепла - даже с компенсацией высокая температура среды влияет на точность
