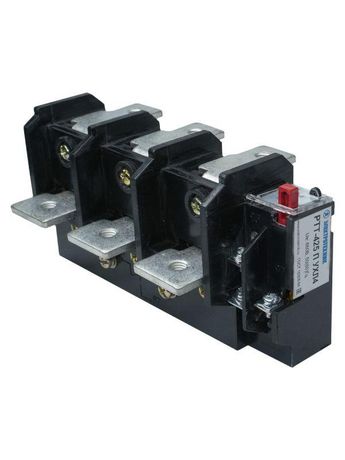

Реле электротепловое токовое-425 П УХЛ4 100А 850-1150А 660В/50Гц 1з+1р ручной возврат IP00 Электротехник ET529224

Реле электротепловое токовое 425 П УХЛ4 100А 850–1150А 660В/50Гц 1з+1р с ручным возвратом и степенью защиты IP00 от бренда Электротехник предназначено для защиты электродвигателей от перегрузки и фазного перекоса в промышленных системах управления. Артикул et529224 используется там, где требуется надёжная тепловая защита без автоматического восстановления.

Назначение и область применения

Реле электротепловое токовое 425 П УХЛ4 защищает электродвигатели от длительной перегрузки, вызванной превышением рабочего тока выше установленного порога. Также реагирует на неравномерную нагрузку между фазами (фазный перекос). Применяется в цепях переменного тока частотой 50 Гц, напряжением до 660 В. Подходит для установки в пускателях, щитах управления и распределительных устройствах. Часто встречается на станках, насосах, компрессорах, конвейерах и других промышленных механизмах с асинхронными двигателями.

Технические характеристики

• Тип: электротепловое реле с ручным возвратом - после срабатывания необходимо вручную перевести рычаг в исходное положение;
• Номинальный ток реле: 100 А - максимальный ток, который может проходить через контакты без повреждений;
• Диапазон регулировки тока срабатывания: 850–1150 А - этот диапазон указывает на то, что реле рассчитано на работу с двигателями большой мощности, и требует внешнего измерительного трансформатора тока (ТТ);
• Номинальное напряжение: 660 В AC - допустимое напряжение сети, в которой применяется устройство;
• Частота: 50 Гц - совместимо с сетями стандарта Европы и стран СНГ;
• Количество контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р) - используются для сигнализации и отключения цепи;
• Степень защиты: IP00 - отсутствие защиты от пыли и воды; устанавливается только внутри закрытых корпусов или щитов;
• Исполнение: УХЛ4 - предназначен для работы в условиях умеренного и холодного климата, в помещениях с контролируемой температурой и влажностью.

Совместимость и монтаж

Реле электротепловое токовое 425 П УХЛ4 не имеет собственных токоизмерительных элементов - оно работает в паре с трансформаторами тока (ТТ), которые снижают ток двигателя до уровня, подходящего для внутренней системы реле. Монтаж осуществляется на DIN-рейку 35 мм. Клеммы для подключения проводов доступны сверху и сбоку. Для правильной работы важно точно подобрать ТТ с коэффициентом трансформации, соответствующим току двигателя в пределах 850–1150 А. Нельзя использовать реле без трансформаторов - оно не сработает даже при значительной перегрузке.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1, определяющим безопасность аппаратов управления и защиты. Исполнение УХЛ4 гарантирует работоспособность при температуре от −40 C до +40 C. Отсутствие степени защиты IP00 требует обязательного размещения в герметичном или закрытом электрошкафе - открытая установка запрещена.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллической системе - минимум ложных срабатываний;
• Механический ручной возврат обеспечивает контроль персонала - аварийная ситуация не будет устранена без проверки причины;
• Устойчивость к колебаниям напряжения - срабатывает только по току, не реагируя на скачки напряжения;
• Долгий срок службы при условии соблюдения режимов эксплуатации и отсутствия механических воздействий.

Ограничения применения

• Не подходит для защиты двигателей с током менее 850 А - ниже нижнего порога чувствительности;
• Требует обязательного использования трансформаторов тока - нельзя подключить напрямую к силовой цепи;
• IP00 - нельзя применять во влажных, пыльных или открытых зонах - только в закрытых щитах;
• Ручной возврат увеличивает время восстановления - не подходит для систем, требующих быстрого самовосстановления;
• Не защищает от короткого замыкания - обязательно нужна дополнительная защита (плавкие предохранители или автоматические выключатели).

Примеры использования

• Защита крупного асинхронного двигателя 75–110 кВт на конвейере в пищевой промышленности;
• Контроль тока насосной группы в системе водоснабжения с тремя одинаковыми двигателями;
• Обеспечение безопасности воздушного компрессора в цехе с постоянной нагрузкой;
• Подключение в составе пускателя ПМА-100 или аналогичного оборудования с DIN-рейкой.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 850–1150 А - если двигатель слабее, выбирайте другое реле;
• Выбирайте трансформатор тока с коэффициентом, обеспечивающим выходной ток 1–5 А - типовая величина для таких реле;
• Проверяйте соединения с ТТ перед первым запуском - плохой контакт может привести к ложному срабатыванию;
• После срабатывания реле - всегда диагностируйте причину перегрузки: забитый фильтр, заклинивший вал, перекос фаз;
• Не используйте реле в качестве основного коммутирующего аппарата - оно не рассчитано на частые включения/выключения.
