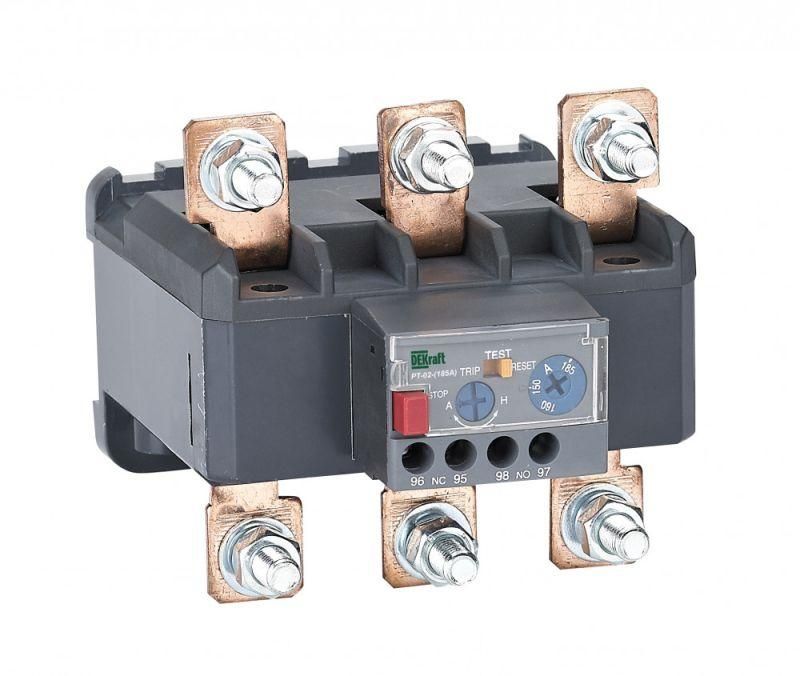

Реле тепловое для контакторов 120А-185А 90А-115А РТ-02 | 23504DEK DEKraft APC

Реле тепловое для контакторов 90А-115А, 120А-185А РТ-02 от DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-102 и аналогичные модели других производителей. Артикул 23504dek обеспечивает точную совместимость с системами до 185 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и другие нагрузки переменного тока от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрия);
• затяжного пуска или заклинивания ротора;
• потери одной фазы.

Используется в системах управления двигателями: насосах, компрессорах, конвейерах, вентиляторах, станках с ЧПУ. Применяется совместно с контакторами КМ-102 и другими моделями с подходящими габаритами и токовым диапазоном.

Технические характеристики

• Номинальный ток: 115 А - максимальная рабочая величина, при которой реле сохраняет точность срабатывания.
• Диапазон регулировки тока: 90–115 А и 120–185 А - позволяет настраивать чувствительность под конкретную нагрузку.
• Класс расцепления: Class 10 - время срабатывания при перегрузке 7,2×I_n составляет 4–10 секунд; обеспечивает баланс между быстрой защитой и отказом от ложных срабатываний при пусковых токах.
• Число полюсов: 3 - контроль всех трёх фаз одновременно.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации или отключения цепи управления.
• Присоединение главной цепи: винтовое - надёжное и проверенное соединение, требует периодической проверки затяжки.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно устанавливать прямо на контактор или отдельно на DIN-рейку.
• Гарантия: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Реле тепловое РТ-02 совместимо с контактными аппаратами КМ-102 от DEKraft. Также подходит к аналогичным контактным устройствам других брендов, если они имеют одинаковый посадочный размер и тип крепления. Для правильной установки важно:

• соответствие токового диапазона нагрузки (не выше 185 А);
• правильное расположение реле рядом с двигателем или контактором для точного восприятия температурных изменений;
• использование только рекомендованного момента затяжки винтов - переусиливать нельзя, чтобы не повредить контакты.

При обособленном монтаже используйте DIN-рейку и соблюдайте минимальные зазоры между соседними устройствами для теплоотвода.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и другим международным стандартам на тепловые реле. Конструкция исключает самопроизвольное срабатывание при внешних механических воздействиях. Устройство не содержит опасных материалов и безопасно при эксплуатации в условиях промышленных помещений.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют адаптировать работу под условия производства (например, автоматическое возобновление после остывания для бесперебойных линий).
• Высокая точность срабатывания благодаря термобиметаллической системе с учётом температуры окружающей среды.
• Простая диагностика - положение рычага показывает причину отключения (перегрев или ручное отключение).
• Стандартный интерфейс контактов - легко интегрируется в существующие системы управления.

Ограничения применения

• Не предназначен для защиты от коротких замыканий - обязательно использовать предохранители или автоматы с функцией КЗ.
• Не работает при постоянном токе - только для сетей переменного тока 50/60 Гц.
• Не рекомендуется применять в условиях частых пусков более 6 раз в час - это снижает срок службы термических элементов.
• Требует защиты от прямого попадания воды и масла - хотя корпус прочный, он не имеет высокой степени IP-защиты.

Примеры использования

• Защита асинхронного двигателя 75 кВт на конвейере с током 110 А - реле настроено на 105 А, класс 10.
• Компрессор холодильной установки с пиковой нагрузкой - использование режима автоматического повторного включения позволяет избежать простоев.
• Циркулярная пила с частыми запусками - ручной режим включения гарантирует, что оператор осмотрит механизм перед повторным включением.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону реле - выбирайте версию 90–115 А или 120–185 А в зависимости от реальной нагрузки.
• Настройку тока выполняйте при выключенном питании - используйте шестигранник, который обычно идёт в комплекте.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в пыльных или влажных помещениях.
• Если реле часто срабатывает - проверьте напряжение сети, равномерность нагрузки по фазам и исправность самого двигателя.
• Не заменяйте РТ-02 на реле с меньшим токовым порогом - это вызовет ложные отключения.
