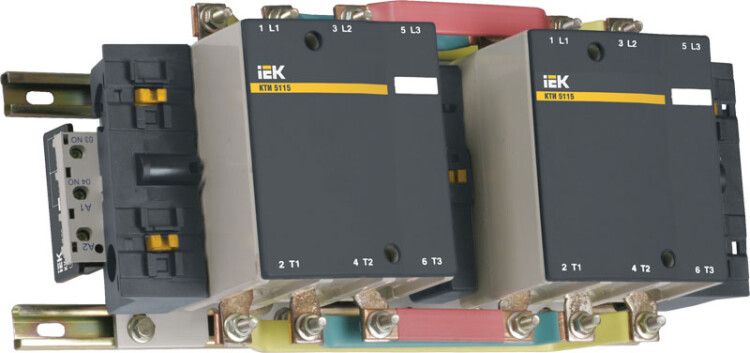

Контактор КТИ 185А катушка управления 230В АС реверсивный 2НО - KKT53-185-230-10 IEK

Контактор реверсивный 185А 230В/АС3 КТИ-51853 - устройство для переключения направления вращения трёхфазного электродвигателя, предназначенное для частого включения и отключения в системах управления. Бренд IEK, артикул КТИ-51853, обеспечивает надёжную работу в промышленной среде при номинальном токе 185 А.

Назначение и область применения

Контактор реверсивный 185А 230В/АС3 КТИ-51853 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет менять направление вращения, что необходимо в таких устройствах, как кран-балки, конвейеры, насосы и вентиляторы. Также применяется в системах автоматического ввода резерва (АВР), где требуется переключение между источниками питания. Подходит для коммутации нагревательных элементов, осветительных установок и других индуктивных нагрузок.

Технические характеристики

• Номинальный рабочий ток: 185 А (переменный ток AC3)
• Номинальное напряжение управления: 230 В переменного тока
• Число силовых полюсов: 3 - для работы с трёхфазной сетью
• Номинальная мощность двигателя: 90 кВт
• Количество вспомогательных НЗ контактов: 2 - используются для блокировок и сигнализации
• Тип подключения силовой цепи: болтовое - для надёжного соединения с кабелями до 150 мм2
• Тип подключения управляющей цепи: винтовое - удобно для подключения проводов малого сечения
• Способ монтажа: на монтажную плату - требует установки в распределительный щит или панель
• Диапазон рабочих температур: от -45 C до +55 C
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Мощность потребления катушки: 18–24 Вт

Совместимость и монтаж

Контактор реверсивный 185А 230В/АС3 КТИ-51853 совместим с другими компонентами серии КТИ и стандартными реле времени, термореле и кнопочными постами. Монтаж осуществляется на DIN-рейку через специальную монтажную плату - сам контакт не крепится прямо на рейку. Для подключения силовых кабелей используйте болты с моментом затяжки, указанным в руководстве; максимальное сечение - 150 мм2. Управляющая цепь подключается к клеммам A1/A2, питание - 230 В AC. Обязательно используйте механическую блокировку между двумя контактами реверса, чтобы избежать замыкания фаз.

Безопасность и стандарты

Контактор КТИ-51853 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл сертификацию и имеет свидетельство РОСС CN.ME86.B00150. Сертификация гарантирует соответствие требованиям безопасности, долговечности и отказоустойчивости. Устройство не содержит опасных материалов и соответствует директивам RoHS.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при номинальной нагрузке
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой
• Надёжные винтовые зажимы - минимизируют риск ослабления соединений при вибрации
• Совместимость с промышленной автоматикой - легко интегрируется в существующие системы управления
• Произведён в соответствии с европейскими стандартами - качество сборки и материалы проверены многолетним применением

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 требует герметичного корпуса
• Не рекомендован для постоянной работы при токе выше 185 А - возможен перегрев и выход из строя
• Не подходит для частотного регулирования - управляет только пуском/остановкой и реверсом, не изменяет скорость
• Требует наличия тепловой защиты двигателя - сам контакт не защищает от перегрузки
• Не допускается использование в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Подъёмник грузового лифта - переключение направления движения кабины
• Циркулярная пила с реверсом - быстрое изменение вращения диска для смены режима реза
• Насосная станция с АВР - автономное переключение на резервный двигатель
• Конвейерная лента с обратным ходом - остановка и перемещение в противоположную сторону
• Вентиляционная система с реверсом потока - очистка фильтров путём изменения направления воздушного потока

Практические советы

• Обязательно проверьте посадочные размеры монтажной платы перед установкой - они должны точно совпадать с отверстиями в шкафе
• При подключении силовых кабелей используйте наконечники типа “пальцы” - это предотвратит повреждение жил и повысит контакт
• Для длительной работы в условиях высокой влажности (например, в цехах с мойкой оборудования) установите контакт внутрь IP54-корпуса
• Не забудьте подключить блокировку между основным и реверсивным контактором - это исключит одновременное включение и короткое замыкание
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых пусках (>100 в час)
• При замене старого контактора - сравните тип подключения: КТИ-51853 требует именно болтового соединения, а не клеммной колодки
