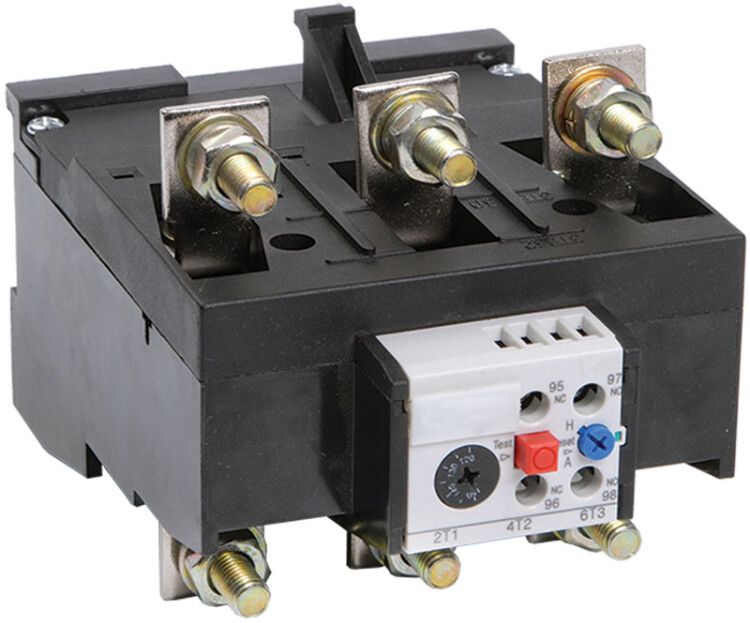

Реле тепловое РТИ-5371 90-120А - DRT50-0090-0120 IEK

Реле электротепловое РТИ-5371 90-120А от IEK - устройство для защиты электродвигателей от перегрузок и асимметрии тока. Применяется совместно с контакторами КТИ и КМИ, обеспечивает надёжную работу в промышленных системах с частотой 400 Гц и номинальным током до 120 А.

Назначение и область применения

Реле электротепловое РТИ-5371 90-120А защищает электродвигатели от:

• длительной перегрузки по току;
• неравномерного распределения тока между фазами (асимметрии);
• затянутого запуска или заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматические выключатели. Подходит для использования в промышленном оборудовании: насосах, компрессорах, конвейерах, станках с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 90–120 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя.
• Напряжение: до 660 В - работает в сетях переменного тока высокого напряжения.
• Частота: 400 Гц - оптимизировано для специализированных систем (например, авиация, судостроение, промышленные преобразователи).
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество контактов: 2 (НО+ЗО) - один контакт для сигнализации аварии, второй - для отключения цепи управления.
• Класс защиты: 10 - время срабатывания при 7,2×I_n составляет 2–10 секунд, что соответствует стандартному времени нагрева двигателей.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите.
• Климатическое исполнение: У3 - рассчитано на умеренный климат с возможностью работы при температурах от –25 C до +55 C.
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов.
• Максимальное сечение кабеля: 35 мм2 - поддерживает крупные силовые кабели.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия механических повреждений.

Совместимость и монтаж

Реле электротепловое РТИ-5371 90-120А проектировалось для непосредственного монтажа на контакторы серии КТИ и КМИ. Установка осуществляется путём защёлкивания на DIN-рейку или крепления прямо на корпус контактора. Монтаж вне щита не допускается из-за низкой степени защиты IP20. Соединение с кабелем выполняется через винтовые зажимы - перед подключением проверьте соответствие сечения (до 35 мм2) и плотность затяжки.

Безопасность и стандарты

Реле электротепловое РТИ-5371 90-120А соответствует требованиям ГОСТ 30011.5.1 и ГОСТ Р 50030.2. Эти нормы гарантируют безопасность, точность срабатывания и долговечность устройства в соответствии с международными практиками. Сертифицировано для использования в промышленных электроустановках.

Преимущества

• Высокая точность срабатывания благодаря классу защиты 10 - минимизирует ложные отключения.
• Совместимость с популярными сериями контакторов КТИ и КМИ - снижает сложность сборки панелей.
• Широкий диапазон токов (90–120 А) - одно устройство покрывает несколько типов двигателей.
• Долгий срок службы (15 лет) - экономия на заменах и обслуживании.
• Простая диагностика: наличие двух контактов позволяет легко интегрировать сигнал тревоги в системы контроля.

Ограничения применения

• Не защищает от короткого замыкания - обязательно использование внешних средств защиты (предохранителей, автоматов).
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Не подходит для частот ниже 400 Гц - при работе в сети 50/60 Гц возможны некорректные показания.
• Требует жесткого крепления на контакторе - самостоятельная установка на стену или рейку без совместимого основания невозможна.

Примеры использования

• Защита асинхронного двигателя 90 кВт на конвейере в пищевой промышленности.
• Обеспечение безопасности насосной станции с питанием от сети 660 В / 400 Гц.
• Комплексная защита вентиляционного оборудования в холодильных камерах при низких температурах.

Практические советы

• Перед установкой убедитесь, что номинальный ток двигателя попадает в диапазон 90–120 А - выбирайте ближайшую нижнюю отметку для более чувствительной защиты.
• Проверяйте температуру окружающей среды: при длительной работе выше +55 C возможны ложные срабатывания.
• При использовании с контактором КТИ - используйте оригинальные крепления, чтобы избежать плохого контакта.
• После срабатывания реле необходимо дождаться остывания биметаллической пластины (обычно 1–5 минут) перед повторным включением.
• Не заменяйте винты на зажимах - они рассчитаны на конкретный момент затяжки, переусиливание может повредить контакт.
