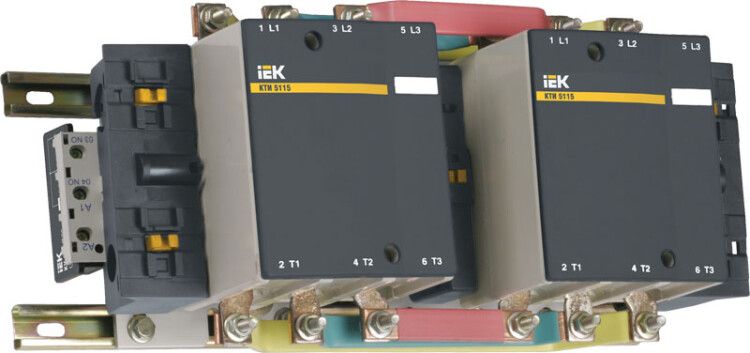

Контактор КТИ 150А катушка управления 230В АС реверсивный 2НО - KKT53-150-230-10 IEK

Контактор реверсивный 150А 230В/АС3 катушка управления 2НО от IEK (ИЭК), артикул kkt53-150-230-10, предназначен для переключения направления вращения трёхфазных электродвигателей и обеспечивает надёжное управление в условиях промышленной автоматизации.

Назначение и область применения

Контактор реверсивный 150А 230В/АС3 катушка управления 2НО используется в схемах управления для пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в электросетях с напряжением до 660 В переменного тока. Также применяется для коммутации других нагрузок: освещения, нагревательных элементов, вентиляторов, насосов, печей, кран-балок и систем автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный рабочий ток: 150 А (при AC3 - для электродвигателей)
• Номинальное напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 (трёхполюсный)
• Количество нормально открытых (НО) вспомогательных контактов: 2
• Номинальная мощность двигателя: 75 кВт
• Тип подключения силовой цепи: болтовой зажим
• Тип подключения вспомогательных цепей: винтовой зажим
• Максимальное сечение кабеля: 120 мм2
• Степень защиты: IP00 - без защиты от внешних воздействий
• Диапазон рабочих температур: от -45 C до +55 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, в закрытых помещениях
• Срок службы: 10 лет (при соблюдении условий эксплуатации)
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор реверсивный 150А 230В/АС3 катушка управления 2НО монтируется на монтажную плату. Для сборки требуется фиксация на DIN-рейке или специальной опорной поверхности. Болтовые зажимы силовой цепи рассчитаны на кабели сечением до 120 мм2 - используйте наконечники типа НШВИ для надёжного соединения. Вспомогательные контакты подключаются через винтовые зажимы - допускается использование провода до 2,5 мм2. Обязательно проверьте соответствие напряжения катушки (230 В AC) - неверное питание вызовет отказ или повреждение устройства.

Безопасность и стандарты

Контактор серии КТИ соответствует требованиям ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009. Прошёл сертификацию и имеет свидетельство РОСС CN.ME86.B00150. Отличается высокой механической и электрической износостойкостью, что гарантирует безопасную работу в промышленных условиях. Однако из-за степени защиты IP00 устройство требует обязательной установки в защищённом корпусе или щите - прямой доступ к контактам запрещён!

Преимущества

• Высокая коммутационная способность - выдерживает частые включения/выключения даже при больших пусковых токах двигателей
• Надёжная конструкция с двумя НО-контактами - позволяет легко реализовать блокировки и логические схемы управления
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений и зимнего монтажа
• Совместим с большинством стандартных монтажных решений - легко заменяет аналогичные модели других производителей

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP00 исключает защиту от пыли, влаги и механических повреждений
• Требует принудительной вентиляции при длительной работе на пределе тока - возможен перегрев без должного теплоотвода
• Не рекомендован для частых операций более 1200 раз в час - превышение снижает срок службы
• Не работает с постоянным током - катушка управления рассчитана только на 230 В переменного тока

Примеры использования

• Управление направлением вращения лебёдки на производстве
• Реверсивный пуск вентилятора системы вентиляции
• Автоматический переключение между основным и резервным насосом в системе АВР
• Контроль движения конвейера в двух направлениях

Практические советы

• При монтаже обязательно используйте дополнительные тепловые реле или термореле для защиты двигателя - сам контактор не обеспечивает перегрузочную защиту
• Проверяйте посадочные размеры перед установкой - монтажная плата должна точно совпадать с габаритами контактора
• Подключение вспомогательных контактов выполняйте после отключения питания - риск поражения током при наличии напряжения на катушке
• Для долгой службы регулярно проверяйте затяжку болтов - ослабление соединений вызывает нагрев и выход из строя
• Замена контактора реверсивный 150А 230В/АС3 катушка управления 2НО (артикул kkt53-150-230-10) возможна на другие модели серии КТИ с такими же параметрами - сохраняйте совместимость по току, напряжению и типу подключения
