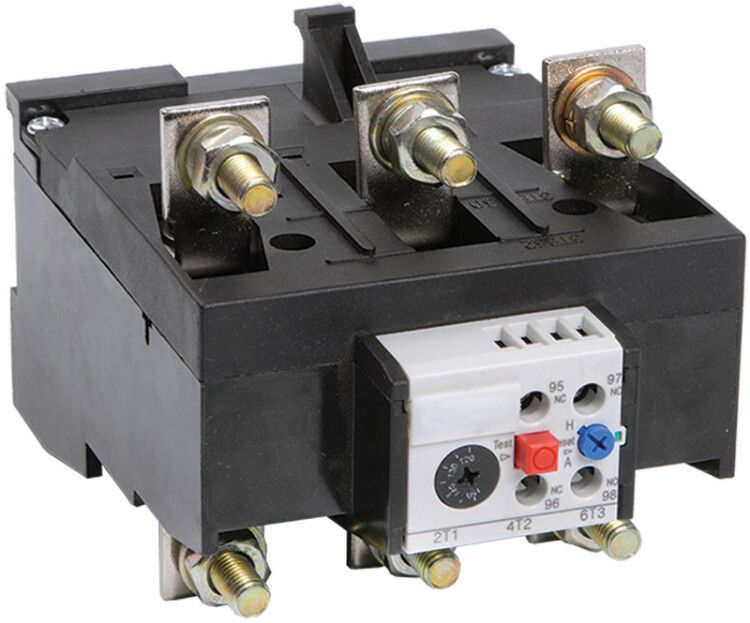

Реле тепловое РТИ-5370 63-90А - DRT50-0063-0090 IEK

Реле тепловое РТИ-5370 63-90А - это надёжное устройство для защиты электродвигателей от перегрузок и других аварийных режимов. Произведённое компанией IEK, этот прибор рассчитан на работу в промышленной среде и совместим с контактными аппаратами серии КТИ и КМИ. Артикул drt50-0063-0090 указывает на конкретную модель с диапазоном тока 63–90 А.

Назначение и область применения

Реле тепловое РТИ-5370 63-90А защищает электродвигатели от:

• длительной перегрузки по току;
• асимметрии напряжений между фазами;
• затянутого пуска (слишком долгого разгона);
• заклинивания ротора.

Не предназначен для защиты от короткого замыкания - для этого требуется установить отдельные предохранители или автоматические выключатели. Применяется в системах управления двигателями на станках, насосах, компрессорах, конвейерах и другом оборудовании, где важна стабильная работа и безопасность.

Технические характеристики

• Номинальный ток: 63–90 А - регулируемый порог срабатывания, подходящий для двигателей средней и большой мощности.
• Род тока: переменный, частотой 0–400 Гц - работает в сетях с любой промышленной частотой, включая частотные преобразователи.
• Напряжение: до 660 В - обеспечивает применение в высоковольтных цепях промышленного оборудования.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Количество переключающих контактов: 2 (нормально замкнутый и нормально разомкнутый) - позволяет подключать сигнализацию или отключение цепи управления.
• Класс точности: 10 - время срабатывания при перегрузке соответствует стандартному графику, что гарантирует согласованность с характеристиками двигателя.
• Степень защиты: IP20 - защищено от доступа пальцев и твердых предметов, но не от воды и пыли; требует установки в закрытом щите.
• Диапазон температур: от -25 до +55 C - допустимо использование в неотапливаемых помещениях, на улице под навесом, в холодных цехах.
• Климатическое исполнение: У3 - рассчитано на умеренный климат с возможностью повышенной влажности.
• Максимальное сечение кабеля: 35 мм2 - поддерживает подключение медных проводников большого сечения.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия механических повреждений.

Совместимость и монтаж

Реле тепловое РТИ-5370 63-90А устанавливается **непосредственно** на контакторы серии КТИ и КМИ. Монтаж осуществляется без дополнительных креплений - устройство фиксируется на DIN-рейке через специальные зацепы. Подключение проводов - винтовое, с зажимами под кабель до 35 мм2. Нет необходимости в внешнем питании - реле получает энергию от протекающего тока через свои катушки.

Внимание: не устанавливайте реле рядом с источниками сильного нагрева или в местах с постоянными вибрациями - это может вызвать ложное срабатывание.

Безопасность и стандарты

Реле тепловое РТИ-5370 63-90А соответствует требованиям:

• ГОСТ 30011.5.1 - основной стандарт для электротепловых реле;
• ГОСТ Р 50030.2 - часть стандарта, регулирующего низковольтные устройства управления и защиту электродвигателей.

Производится в соответствии с требованиями безопасности, обеспечивающими отказоустойчивость и предотвращение возгораний при перегрузках.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серии РТИ.
• Автономная работа - не требует внешнего питания.
• Широкий диапазон токов (63–90 А) покрывает большинство промышленных двигателей.
• Поддержка частот до 400 Гц - совместимо с частотниками и современными системами управления.
• Долгий срок службы - снижает затраты на обслуживание и замену.

Ограничения применения

• Не защищает от короткого замыкания - обязательно использовать в паре с предохранителем или автоматическим выключателем.
• IP20 - нельзя устанавливать во влажных, запылённых или открытых условиях без корпуса.
• Не подходит для реверсивных схем - используется только в нереверсивном исполнении.
• Требует правильной настройки под реальный ток нагрузки двигателя - некорректная установка приведёт к ложным отключениям или отсутствию защиты.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения (ток 80 А).
• Контроль перегрузки вентилятора на производстве с частотным управлением (до 400 Гц).
• Обеспечение безопасности конвейерной линии с двигателем 63 А в цеху с температурой до +50 C.
• Интеграция в шкаф управления станка с ЧПУ, установленный на контакторе КТИ-100.

Практические советы

• Настройте ток срабатывания реле точно под номинальный ток двигателя - используйте шкалу на корпусе, не ориентируйтесь на паспортные данные только.
• Проверьте соответствие сечения кабеля (не более 35 мм2) перед подключением - перегрузка зажимов вызовет перегрев.
• При использовании в частотных системах убедитесь, что частота не превышает 400 Гц - выход за пределы может исказить тепловую характеристику.
• После срабатывания дождитесь остывания биметаллической пластины (обычно 1–5 минут) перед повторным включением - принудительное сбросить кнопку раньше можно повредить механизм.
• Замена реле тепловое РТИ-5370 63-90А должна выполняться аналогичной моделью - не заменяйте на другие типы без учёта токового диапазона и класса точности.
