Реле тепловое РТЭ-3365 80-93А EKF PROxima | rel-3365-80-93

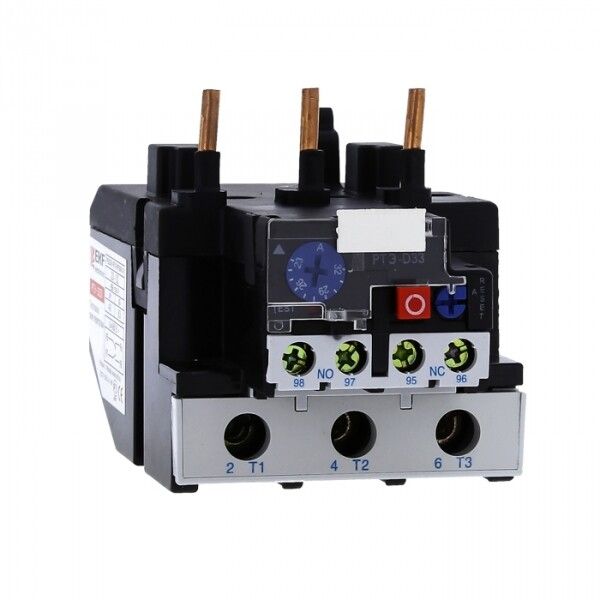

Реле тепловое РТЭ-3365 80-93А от EKF - это устройство защиты электродвигателей от перегрузки, предназначенное для совместной работы с контактными аппаратами. Модель из серии PROxima обеспечивает надежную термическую защиту при токах от 80 до 93 А, имеет два типа вспомогательных контактов и поддерживает автоматический перезапуск после сброса.

Назначение и область применения

Реле тепловое РТЭ-3365 80-93А используется как дополнительное устройство к контакторам для защиты электродвигателей от длительной перегрузки по току. Когда ток превышает установленный порог, нагрев биметаллической пластины вызывает расцепление, что отключает питание двигателя. Это предотвращает перегрев обмоток и выход оборудования из строя. Подходит для применения в системах управления станками, насосами, вентиляторами, конвейерами и другим оборудованием с постоянной или переменной нагрузкой.

Технические характеристики

• Номинальный ток: 90 А (диапазон регулировки 80–93 А)
• Номинальное напряжение: 400 В
• Напряжение цепи управления: 220 В
• Количество силовых полюсов: 3
• Частота: 50 Гц
• Класс точности: 10 (время срабатывания при 7,2×Iн - от 2 до 10 сек)
• Количество контактов: 1 нормально разомкнутый (NO), 1 нормально замкнутый (NC)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от предметов более 12 мм, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от –40 до +55 C)
• Автоматический перезапуск: Да (после остывания реле восстанавливает работу без ручного вмешательства)
• Тип подключения: Винтовые зажимы
• Способ монтажа: Прямое крепление на DIN-рейку или корпус контактора
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Реле тепловое РТЭ-3365 80-93А предназначено для установки непосредственно на контакторы серии PROxima, совпадающие по габаритам и креплениям. Крепится механически без дополнительных адаптеров. Для подключения используются винтовые зажимы - допускаются медные провода сечением до 25 мм2. Перед монтажом убедитесь, что токовая нагрузка двигателя попадает в диапазон 80–93 А. Настройка тока срабатывания осуществляется поворотом регулятора на лицевой панели - шкала соответствует реальному значению тока в амперах.

Безопасность и стандарты

Реле тепловое РТЭ-3365 80-93А соответствует требованиям ГОСТ Р 50030.4.1-2002, который определяет правила безопасности для низковольтных коммутационных аппаратов. Класс точности 10 гарантирует, что при семикратном превышении номинального тока реле отключится за время от 2 до 10 секунд - этого достаточно для защиты двигателей без ложных срабатываний. Степень защиты IP20 исключает использование в условиях повышенной запыленности или сырости - для таких сред требуются устройства с IP65 и выше.

Преимущества

• Точная настройка тока срабатывания в диапазоне 80–93 А - идеальна для мощных двигателей
• Наличие NO и NC контактов позволяет легко реализовать сигнализацию отказа или управление другими цепями
• Автоматический перезапуск снижает простои - устройство само восстанавливает работу после остывания
• Высокий класс точности (10) минимизирует ложные срабатывания при кратковременных скачках тока
• Долгий срок гарантии - 84 месяца - указывает на высокую надежность компонентов

Ограничения применения

• Не применяется для защиты однофазных сетей - только трехфазные системы
• IP20 не обеспечивает защиту от влаги и пыли - нельзя использовать вне закрытых щитов
• Автоматический перезапуск может быть опасен при неустраненной причине перегрузки - требуется контроль состояния оборудования
• Не подходит для частотных преобразователей - работает только при синусоидальной форме тока 50 Гц
• Не заменяет автоматические выключатели - не обеспечивает защиту от короткого замыкания

Примеры использования

• Защита электродвигателя насоса в системе водоснабжения мощностью 45 кВт
• Подключение к контактору на конвейере с нагрузкой около 85 А
• Интеграция в пульт управления вентиляционной установкой с возможностью передачи сигнала “перегрузка” на операторскую панель через NC-контакт
• Использование в составе пускателя для компрессора холодильной установки

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен находиться в середине диапазона (например, 85–88 А) для лучшей точности срабатывания
• При монтаже соблюдайте минимальный зазор между реле и другими элементами - теплообмен должен происходить свободно
• Если двигатель часто запускается под нагрузкой, рассмотрите вариант с ручным сбросом вместо автоматического - чтобы избежать повторных перегрузок
• Используйте NC-контакт для отключения цепи управления при аварии - это позволит заблокировать повторный пуск до устранения причины
• Не затягивайте винты слишком сильно - это может повредить контакты и увеличить переходное сопротивление
