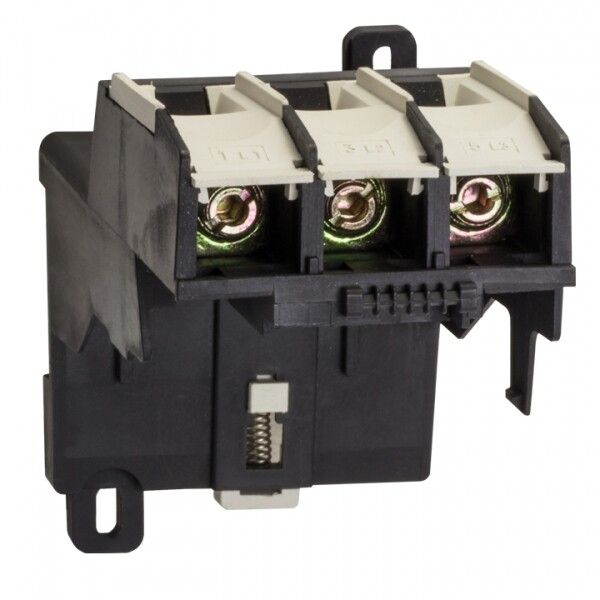

Держатель к тепловому реле РТЭ 3353-3365 EKF PROxima | mb-3353-3365-23-93A

Держатель для теплового реле РТЭ 3353-3365 от EKF - компактное решение для фиксации теплового реле на монтажной плате, позволяющее размещать устройство вне корпуса контактора. Артикул mb-3353-3365-23-93a подходит для серий PROxima и обеспечивает надёжную изоляцию и устойчивую фиксацию в условиях промышленного использования.

Назначение и область применения

Держатель для теплового реле РТЭ 3353-3365 предназначен для установки теплового реле отдельно от контактора. Это необходимо, когда в распределительном щите недостаточно места для совмещённой установки контактора и реле, либо требуется перенести реле в более доступное или комфортное для обслуживания место. Применяется в системах управления двигателями, на конвейерах, насосных станциях и других объектах, где важна модульность и компактность схемы.

Технические характеристики

• Тип изделия: держатель для теплового реле
• Способ монтажа: на монтажную плату (панель)
• Материал: термостойкий пластик
• Цвет: серый
• Гарантийный срок: 84 месяца
• Совместимо с: тепловыми реле РТЭ 3353–3365

Совместимость и монтаж

Держатель для теплового реле РТЭ 3353-3365 рассчитан исключительно на реле этой модели. Установка выполняется на монтажную плату с помощью встроенных крепёжных отверстий. Для подключения используются стандартные клеммы реле - провода подсоединяются напрямую к контактам, расположенным на задней стенке держателя. Нет необходимости в дополнительных креплениях или адаптерах.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, соответствует требованиям безопасности для электроустановок до 1000 В. Гарантийный срок 84 месяца подтверждает долговечность материала и устойчивость к механическим нагрузкам и температурным колебаниям в рабочих условиях.

Преимущества

• Уменьшает занимаемое пространство в щите за счёт отделения реле от контактора
• Обеспечивает жёсткую фиксацию, предотвращая вибрационное ослабление соединений
• Не требует специальных инструментов для установки
• Защищает контакты реле от внешних воздействий благодаря герметичному корпусу
• Поддерживает целостность схемы даже при частом обслуживании реле

Ограничения применения

Держатель для теплового реле РТЭ 3353-3365 нельзя использовать с другими типами реле - даже близкими по габаритам. Он не предназначен для монтажа на DIN-рейку. Также не рекомендуется применять в средах с постоянным воздействием открытого огня, агрессивными химическими веществами или высокой влажностью без дополнительной защиты.

Примеры использования

• На автоматизированных линиях, где контактор установлен внутри шкафа, а реле вынесено на переднюю панель для быстрого сброса
• В распределительных щитах малого формата, где экономия места критична
• При модернизации старых схем, где необходимо заменить реле без изменения положения контактора

Практические советы

• Перед монтажом проверьте соответствие номера реле - только РТЭ 3353–3365 подходят по форме и расположению клемм
• При закреплении на плате используйте болты с изолирующими шайбами, чтобы избежать пробоя
• Не затягивайте крепления слишком сильно - пластиковый корпус может треснуть
• Регулярно осматривайте держатель на предмет потемнения или деформаций - признаки перегрева
• Артикул mb-3353-3365-23-93a совпадает с оригиналом EKF PROxima - не заменяйте аналогами без проверки совместимости
