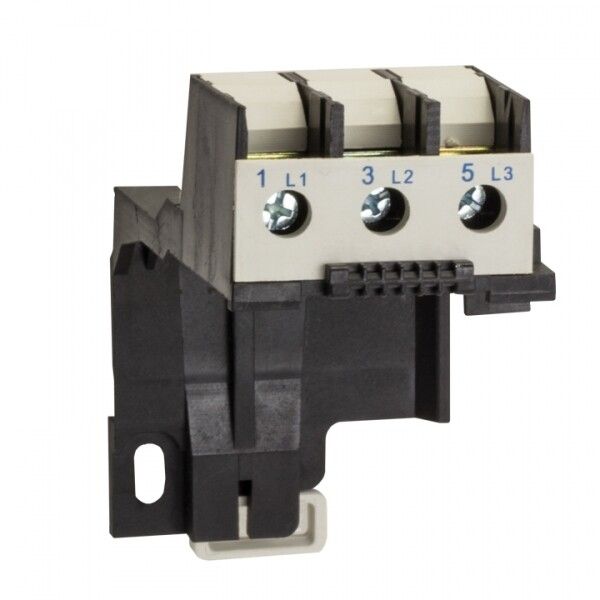

Держатель к тепловому реле РТЭ 2353-2355 EKF PROxima | mb-2353-2355-23-40A

Держатель для теплового реле РТЭ 2353-2355 от EKF (артикулы mb-2353-2355-23-40a и mb-2353-2355 23-40a) предназначен для фиксации теплового реле вне корпуса контактора, позволяя компактно организовать распределительную схему в ограниченном пространстве щита.

Назначение и область применения

Держатель для теплового реле РТЭ 2353-2355 используется, когда необходимо отделить тепловое реле от контактора - например, из-за нехватки места в шкафу или для улучшения доступа к регулировкам. Он позволяет установить реле на удалённой, удобной панели, сохранив электрическую связь через втычной контакт. Подходит для систем автоматизации, станков, насосов и конвейеров, где требуется гибкая компоновка элементов защиты от перегрузки.

Технические характеристики

• Тип изделия: держатель для теплового реле
• Способ монтажа: втычной - реле вставляется в держатель до щелчка
• Материал: термостойкий пластик
• Степень защиты IP00 - нет защиты от пыли и воды; применяется только внутри закрытых электрошкафов
• Цвет: серый
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Держатель совместим исключительно с тепловыми реле серии РТЭ 2353–2355. Устанавливается на DIN-рейку 35 мм или крепится на плоскую поверхность с помощью встроенных крепёжных отверстий. Монтаж прост: реле вводят в держатель до фиксации - звуковой щелчок подтверждает надёжное соединение. Электрические контакты уже предварительно спроектированы для соответствия выводам реле - дополнительная проводка не нужна.

Безопасность и стандарты

Изделие не имеет внешней степени защиты (IP00), поэтому допускается использование только во внутренних помещениях, в защищённых электрошкафах. Нет сертификатов ATEX или IECEx - не предназначено для взрывоопасных сред. Соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ Р 50030.5.1 для устройств управления и защиты.

Преимущества

• Упрощает сборку шкафа - позволяет размещать реле отдельно от контактора
• Обеспечивает быстрый демонтаж реле для проверки или замены без отключения всей цепи
• Работает с оригинальными реле РТЭ 2353–2355 без адаптеров
• Высокая механическая прочность пластика при температуре до +60 C

Ограничения применения

• Не использовать вне электрошкафа - IP00 не защищает от пыли, влаги и случайного прикосновения
• Подходит только для реле РТЭ 2353–2355; несовместим с другими моделями (например, РТЛ, ТРН)
• Не рекомендован для установки в условиях высокой запылённости, сырости или вибраций без дополнительной защиты
• Не предназначен для частого отсоединения/присоединения - более 50 циклов в год снижают долговечность контактов

Примеры использования

• Установка теплового реле на переднюю панель шкафа для удобного контроля тока
• Разнесение реле и контактора в двух смежных секциях шкафа при плотной компоновке
• Замена старого реле на новое без перемещения всего контактора
• Монтаж в малогабаритных щитах, где нет места под комбинированный блок

Практические советы

• Перед установкой проверьте, что реле РТЭ 2353–2355 точно соответствует типу держателя - отличаются версии с разным числом контактов
• При использовании нескольких держателей в одном шкафу соблюдайте минимальный интервал между ними - минимум 10 мм для теплоотвода
• Не затягивайте крепления слишком сильно - пластиковый корпус легко деформируется
• При обслуживании всегда отключайте питание - даже при отсоединенном реле возможен потенциал на клеммах
• Артикулы mb-2353-2355-23-40a и mb-2353-2355 23-40a - это один и тот же продукт, различие лишь в оформлении номера
