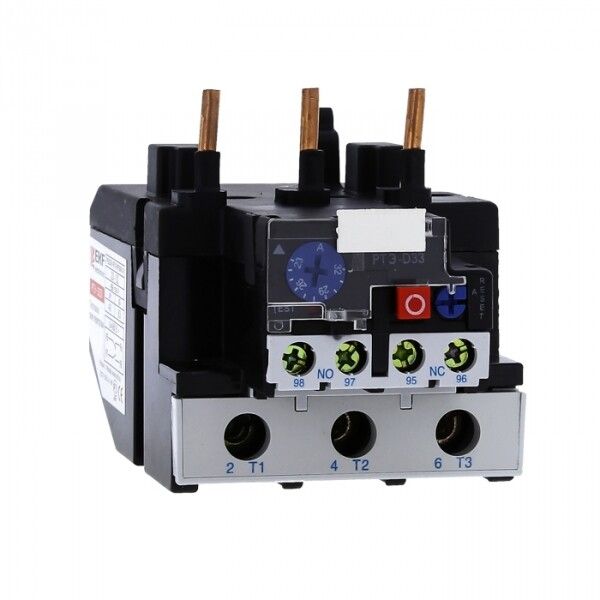

Реле тепловое РТЭ-3363 63-80А EKF PROxima | rel-3363-63-80

Реле тепловое РТЭ-3363 63-80А от EKF (серия PROxima) - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместной работы с контакторами. Обеспечивает надёжное отключение цепи при длительном превышении допустимой нагрузки, сохраняя работоспособность оборудования.

Назначение и область применения

Реле тепловое РТЭ-3363 63-80А используется как дополнительное защитное устройство в составе контактных аппаратов. Его задача - предотвращать повреждение электродвигателей и другого оборудования из-за перегрузки по току, которая возникает при затруднённом запуске, заклинивании механизма или снижении напряжения. Подходит для применения в системах управления станков, насосов, вентиляторов, конвейеров и других промышленных установках с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 63–80 А - диапазон регулировки защитного порога, соответствует мощным электромоторам;
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети переменного тока;
• Напряжение цепи управления: 220 В - требует питания управляющей цепи от фазы и нуля;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Класс точности: 10 - время срабатывания при перегрузке соответствует ГОСТ, обеспечивает координированную защиту с двигателем;
• Контакты: 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО) - используются для сигнализации и управления внешними цепями;
• Частота: 50 Гц - предназначено для сетей с промышленной частотой;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требуется установка в закрытые щиты;
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений и улицы в герметичных корпусах;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных проводников указанного сечения;
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор серии PROxima без дополнительных держателей;
• Подключение: винтовое - зажимы для проводов обеспечивают надёжный контакт;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств;
• Соответствие: ГОСТ Р 50030.4.1-2002 - сертифицировано по требованиям к электрооборудованию низкого напряжения.

Совместимость и монтаж

Реле тепловое РТЭ-3363 63-80А designed для установки исключительно на контакторы серии PROxima от EKF. Монтаж осуществляется путём защёлкивания на направляющие шины контактора - никаких болтов или крепёжных элементов не требуется. Подключение силовых проводов выполняется через винтовые зажимы, максимальное сечение - 25 мм2. Для подключения управляющих цепей используйте клеммы N.O. и N.C. - они доступны сбоку. Не рекомендуется использовать с другими моделями контакторов, даже если физически возможно крепление - возможна некорректная работа термобиметалла из-за различий в теплоотводе.

Безопасность и стандарты

Реле тепловое РТЭ-3363 63-80А соответствует ГОСТ Р 50030.4.1-2002, что гарантирует соответствие международным требованиям IEC 60947-4-1. Класс точности 10 обеспечивает селективность срабатывания: при кратковременных перегрузках (например, при пуске двигателя) реле не сработает, а при длительной перегрузке - отключит цепь точно в установленный временной интервал. IP20 не предусматривает защиту от воды и пыли - использование вне электрощита недопустимо. Автоматический перезапуск требует контроля условий: перед повторным включением необходимо устранить причину перегрузки.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизация ложных срабатываний;
• Встроенные вспомогательные контакты (N.O. и N.C.) позволяют легко реализовать сигнализацию отказа или управление другими цепями;
• Автоматический перезапуск снижает простои - система восстанавливается самостоятельно после охлаждения;
• Широкий диапазон токов (63–80 А) покрывает большинство средних и крупных промышленных двигателей;
• Долгий срок гарантии (7 лет) указывает на высокую надёжность компонентов;
• Простая интеграция с контактными аппаратами PROxima - экономия времени при сборке панели.

Ограничения применения

• Не применяется в однофазных цепях - только для трёхфазных систем;
• Не подходит для защиты трансформаторов, нагревательных элементов или освещения - только для электродвигателей;
• Не имеет функции защиты от короткого замыкания - обязательно сочетать с автоматическим выключателем;
• IP20 требует обязательной установки внутри распределительного щита или корпуса с защитой от пыли/влаги;
• Автоматический перезапуск может быть опасен при неустранённой причине перегрузки - требуется контроль процесса;
• Не регулируется вручную - токовая настройка фиксирована в диапазоне 63–80 А, нельзя выбрать меньший порог.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 30 кВт в цеху;
• Обеспечение безопасности насосной группы в системе водоснабжения;
• Контроль работы конвейерной ленты на пищевом производстве;
• Связка с контактором EKF PROxima в пульте управления лифта или эскалатора;
• Интеграция в системы автоматизации с сигналом “Перегрузка” через N.C. контакт.

Практические советы

• При выборе убедитесь, что номинальный ток двигателя попадает в диапазон 63–80 А - если ниже, выбирайте другое реле;
• Проверьте сечение кабеля: если он больше 25 мм2 - используйте переходник или кабельный наконечник;
• При монтаже не перетягивайте винты - это повредит контактные поверхности и вызовет перегрев;
• После срабатывания проверьте двигатель: часто причина - механическая блокировка, а не электрический дефект;
• Для удалённого наблюдения за состоянием реле подключите N.O. контакт к световой сигнализации или PLC;
• Не устанавливайте рядом с источниками тепла - высокая окружающая температура может вызвать ложное срабатывание.
