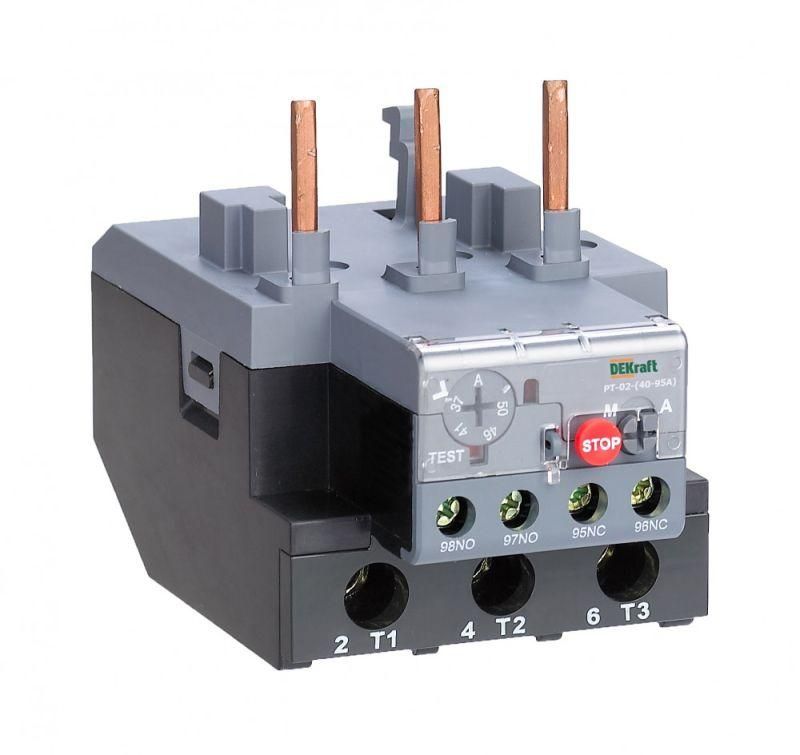

Реле тепловое для контакторов 40А–95А 55.0А–70.0А от DEKraft (арт. 23179dek) - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Устанавливается напрямую на контакторы КМ-102 или крепится отдельно, обеспечивает надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Реле тепловое для контакторов 40А–95А 55.0А–70.0А защищает электродвигатели и другое оборудование от повреждений из-за:

• перегрузки по току;
• неравномерной нагрузки между фазами (асимметрии);
• заклинивания ротора;
• продолжительного запуска двигателя.

Подходит для установки в системах управления насосами, компрессорами, конвейерами, вентиляторами и другими механизмами с асинхронными . Может использоваться совместно с контактными аппаратами других производителей, если они поддерживают аналогичные габариты и токовые параметры.

Технические характеристики

• Номинальный ток: 70 А - максимальная рабочая величина тока, при которой реле сохраняет точность срабатывания.
• Диапазон регулировки тока: 55,0 – 70,0 А - можно выставить порог срабатывания в этом интервале под конкретную мощность .
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Количество нормально замкнутых контактов: 2 - используются для сигнализации или отключения цепи управления.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_n составляет 2–10 секунд; оптимально для двигателей с высокой инерцией.
• Тип подключения: винтовое - удобно для быстрого монтажа и обслуживания.
• Способ монтажа: непосредственное крепление на контактор или отдельное размещение - позволяет использовать как модуль в сборке, так и автономно.
• Режимы повторного включения: ручной и автоматический - выбор зависит от требований технологического процесса.

Совместимость и монтаж

Реле тепловое для контакторов 40А–95А 55.0А–70.0А проектировалось для работы с контактными аппаратами КМ-102 от DEKraft. Однако благодаря стандартизованным крепёжным элементам и форме корпуса, его также можно устанавливать на контакторы других производителей, если соблюдены следующие условия:

• расстояние между крепёжными отверстиями совпадает;
• токовая нагрузка не превышает 70 А;
• нет механических препятствий для установки.

При самостоятельном монтаже используйте DIN-рейку или жестко закрепите реле на поверхности с зазором минимум 10 мм вокруг для теплоотвода. Подключайте провода плотно, без перекручивания, усилие затяжки - до 0,8 Нм.

Безопасность и стандарты

Реле тепловое для контакторов 40А–95А 55.0А–70.0А соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ R МЭК 60947-4-1. Применяется в сетях переменного тока частотой 50/60 Гц, напряжением до 690 В. Конструкция исключает самопроизвольное срабатывание при внешних ударах и вибрациях.

Преимущества

• Высокая точность срабатывания в заданном диапазоне токов - снижает риск ложных отключений.
• Гибкий выбор режима восстановления после срабатывания - адаптивно подстраивается под тип оборудования.
• Устойчивость к колебаниям температур окружающей среды - работает при −25C…+60C.
• Индикация состояния через положение рычага - легко диагностируется визуально.
• Замена без демонтажа всей системы - доступ к механизму возможен даже при установленном контакторе.

Ограничения применения

• Не предназначен для защиты однофазных потребителей - требуется трёхфазная система.
• Не реагирует на короткие замыкания - обязательно использование предохранителей или автоматических выключателей.
• Не рекомендовано применение в помещениях с постоянной влажностью выше 90 % без дополнительной герметизации.
• Не допускается работа при температуре ниже −25 C или выше +60 C - выход за границы снижает срок службы.
• Не следует устанавливать рядом с источниками сильного нагрева (печи, трубопроводы горячего пара).

Примеры использования

• Защита двигателя воздушного компрессора на заводе - ток 68 А, класс 10, автоматическое возобновление после остывания.
• Контроль насосной группы в системе водообеспечения - ручной сброс после срабатывания при заклинивании крыльчатки.
• Обеспечение безопасности конвейера на пищевом производстве - сочетание с контактором КМ-102 и кнопкой экстренного отключения.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 55–70 А - выбирайте ближайшее нижнее значение для большей чувствительности.
• При использовании в условиях частых пусков увеличьте временной интервал между попытками включения - чтобы реле успело остыть.
• Проверяйте состояние контактов каждые 6 месяцев - окисление может вызвать ложное срабатывание.
• Не путайте с термореле для печей - это именно электротепловое реле для защиты двигателей.
• Если используется вне шкафа - предусмотрите защиту от пыли и капель воды (не IP67, но минимально IP54).
