Реле тепловое РТЭ-4355 55-80А EKF PROxima | rel-4355-55-80

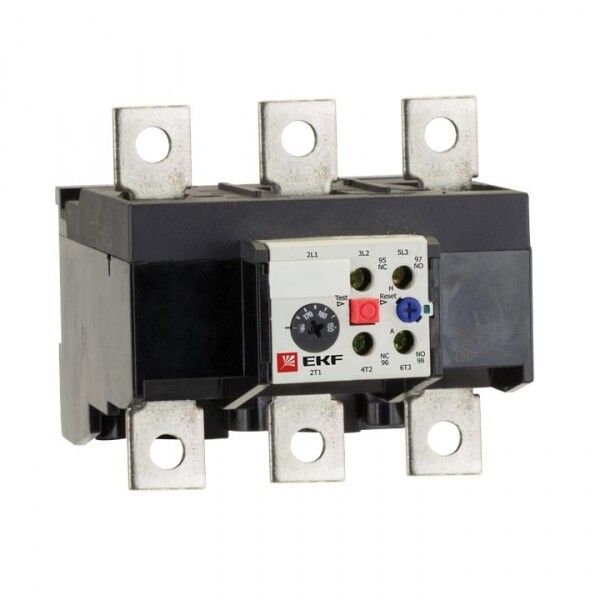

Реле тепловое РТЭ-4355 55-80А от EKF серии PROxima - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Устанавливается непосредственно на контакторы, обеспечивает надёжную работу в промышленных условиях с возможностью автоматического или ручного восстановления.

Назначение и область применения

Реле тепловое РТЭ-4355 55-80А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в системах управления электродвигателями: насосах, вентиляторах, конвейерах, компрессорах, станках. Устанавливается совместно с магнитными пускателями в распределительных щитах.

Технические характеристики

• Номинальный ток: 55–80 А - регулируемый диапазон, позволяющий точно адаптировать защиту под мощность двигателя;
• Номинальное напряжение: 400 В - рассчитано на работу в сетях 380/400 В переменного тока;
• Напряжение цепи управления: 220 В - требует питания управляющей цепи от однофазной сети 220 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Класс точности: 10 - время срабатывания при перегрузке соответствует ГОСТ Р 50030.4.1-2012, допускает задержку до 10 минут при токе 6×I_n;
• Контакты: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC) - используются для сигнализации и блокировки пускателя;
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных жил до этого значения;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги - требуется установка внутри закрытого щита;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, подходит для неотапливаемых помещений в умеренном климате;
• Автоматический перезапуск: да - после остывания реле самостоятельно возвращает питание, если выбран этот режим;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Подключение: винтовое - надёжное соединение через зажимы с тарельчатыми контактами;
• Срок гарантии: 84 месяца - один из самых длинных в отрасли.

Совместимость и монтаж

Реле тепловое РТЭ-4355 55-80А крепится непосредственно на DIN-рейку и монтируется на переднюю панель магнитного пускателя. Совместимо с большинством контакторов EKF и аналогичных серий других производителей, имеющих стандартизированную посадочную платформу. Для монтажа не нужны дополнительные крепления - достаточно плотного защёлкивания. Подключение проводов осуществляется винтовыми зажимами: затягивать необходимо равномерно, чтобы не повредить тарельчатую поверхность. Сечение кабеля не должно превышать 25 мм2 - иначе возможен перегрев и снижение надёжности контакта.

Безопасность и стандарты

Реле тепловое РТЭ-4355 55-80А соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент IEC 60947-4-1). Обеспечивает безопасную работу благодаря пломбируемой прозрачной крышке настроек - предотвращает случайное или несанкционированное изменение порога срабатывания. Кнопка TEST позволяет имитировать срабатывание без реальной перегрузки - удобно для тестирования системы безопасности.

Преимущества

• Два режима перезапуска - ручной и автоматический - гибкость в зависимости от типа оборудования и требований безопасности;
• Тарельчатые зажимы - обеспечивают высокую механическую прочность и долговечность соединения даже при вибрациях;
• Маркировочная площадка - позволяет легко идентифицировать реле в щите, ускоряет обслуживание и диагностику;
• Высокая степень надёжности - 84 месяца гарантии подтверждают качество сборки и материалов;
• Простая настройка - токовый порог выставляется вручную в пределах 55–80 А без инструментов.

Ограничения применения

• Не предназначен для работы вне закрытого щита - IP20 не защищает от пыли и влаги;
• Требует наличия управляющего напряжения 220 В - не подходит для систем с 380 В управлением без преобразования;
• Не используется для защиты однофазных двигателей - только трёхфазные;
• Автоматический перезапуск не рекомендован для опасных производственных процессов - риск самопроизвольного запуска;
• Не имеет функции реверса - нельзя использовать для управления движением в обоих направлениях.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности вентиляционных установок в промышленных помещениях;
• Контроль нагрузки на конвейеры на пищевых и химических производствах;
• Защита компрессоров в холодильных установках и воздушных системах;
• Управление станками с ЧПУ, где важна стабильность работы и быстрое восстановление после кратковременной перегрузки.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 55–80 А - если двигатель ниже 55 А, используйте другое реле;
• Выбирайте режим автоматического перезапуска только там, где автономный запуск не представляет опасности - например, в складских зонах, а не на линии с людьми;
• При использовании кнопки TEST убедитесь, что система находится в безопасном состоянии - она вызывает отключение пускателя;
• Затягивайте винты зажимов усилием, достаточным для надёжного контакта, но без излишнего давления - можно повредить пластиковые элементы;
• Используйте маркировочную этикетку сразу после монтажа - это экономит время при ремонте и модернизации;
• Проверяйте целостность пломбы при каждом плановом осмотре - её нарушение указывает на несанкционированную настройку.
