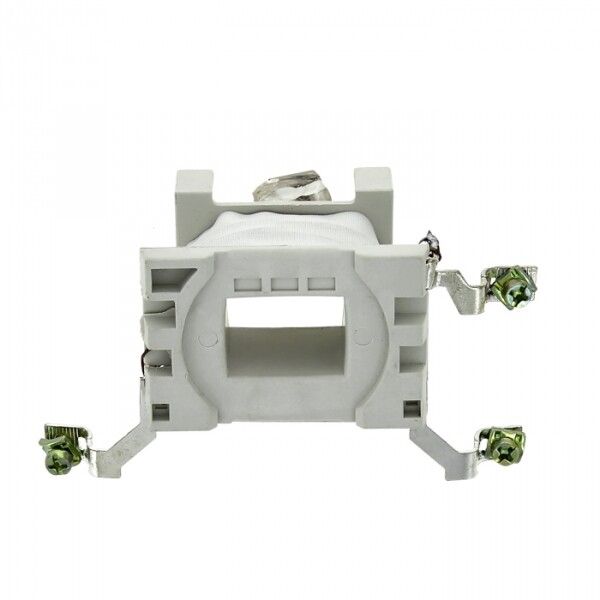

Катушка управления КМЭ 40А-95А 400В EKF PROxima | ctr-k-40-95a-400v

Катушка управления КМЭ 40А-95А 400В от EKF - элемент для коммутирования силовых цепей через контакторы в системах автоматизации. Применяется в промышленном оборудовании, где требуется надёжное управление нагрузкой переменного тока на 400 В. Артикул ctr-k-40-95a-400v соответствует серии PROxima.

Назначение и область применения

Катушка управления КМЭ 40А-95А 400В используется для включения и отключения контакторов путём подачи управляющего напряжения. Она работает совместно с контактными аппаратами серий КМЭ и КТЭ, обеспечивая удалённое управление мощной нагрузкой слабым сигналом. Подходит для установки в щитовые шкафы автоматизированных линий: конвейеры, насосы, компрессоры, системы вентиляции и другие объекты промышленной автоматики.

Технические характеристики

• Тип тока: Переменный (AC) - работает исключительно на сети 50 Гц;
• Номинальное напряжение: 400 В - оптимальна для трёхфазных сетей с линейным напряжением 400 В;
• Номинальный ток: 40 А - максимальный рабочий ток через саму катушку; не следует путать с током переключаемой нагрузки контактора;
• Способ монтажа: На печатную плату - требует фиксации в специальном разъёме или гнезде, предназначенном для этого типа катушек;
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не рассчитана на запыление или попадание воды;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие требованиям к аппаратуре низковольтного управления;
• Гарантийный срок: 84 месяца - один из самых длительных в классе аналогичных изделий.

Совместимость и монтаж

Катушка управления КМЭ 40А-95А 400В совместима только с контактными аппаратами серии КМЭ и КТЭ, имеющими соответствующий тип разъема для монтажа на плату. Для правильной установки необходимо использовать оригинальные базовые корпуса контакторов с предустановленными гнездами. Самостоятельное подключение проводов напрямую к выводам катушки недопустимо - возможны повреждения и потеря гарантии. Монтаж выполняется после сборки контролируемого оборудования, перед подачей питания.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и функциональность аппаратов управления. Сертифицировано применение в условиях промышленных помещений с ограниченным уровнем внешнего воздействия. Отсутствие защиты выше IP20 делает невозможным её использование во влажных средах, вне закрытых шкафов или на открытых площадках.

Преимущества

• Высокая долговечность благодаря качественным материалам и технологии производства EKF PROxima;
• Стандартный форм-фактор позволяет заменить аналоги других производителей без изменения дизайна шкафа;
• Подтверждённая надёжность работы при колебаниях напряжения +-10 % от номинала;
• Долгий гарантийный срок снижает затраты на обслуживание и замену.

Ограничения применения

• Не применяется в постоянном токе - даже кратковременная подача DC вызывает перегрев и выход из строя;
• Запрещено использование вне герметичных шкафов из-за низкой степени защиты IP20;
• Не рекомендовано применение в местах с частыми механическими ударами или вибрациями свыше нормированного уровня;
• Работает только с контактными аппаратами KME/KTE - несовместима с другими сериями без переходных решений.

Примеры использования

• Автоматизация линии розлива жидкостей - управление насосами через контактор с катушкой КМЭ 40А-95А 400В;
• Конвейерная система на пищевом предприятии - включение/выключение двигателей по команде PLC;
• Система вентиляции в холодильном складе - управление нагнетателями воздуха через термореле и контактор;
• Щитовая автоматика на заводе - групповое управление несколькими механизмами по одному управляющему сигналу.

Практические советы

• Перед установкой проверьте наличие подходящего гнезда на контакторе - катушка не имеет клемм для прямого подключения;
• Обязательно используйте защитные автоматы или предохранители на входе управляющей цепи - они продлевают жизнь катушке;
• Не допускайте перепутывания фаз при подключении - неверное питание может вызвать отказ или пробой;
• При работе в условиях высоких температур окружающей среды следите за температурой внутри шкафа - она должна оставаться ниже +40 C;
• Для удобства сервисного обслуживания сохраняйте схему подключения и номер артикула ctr-k-40-95a-400v рядом со шкафом.
