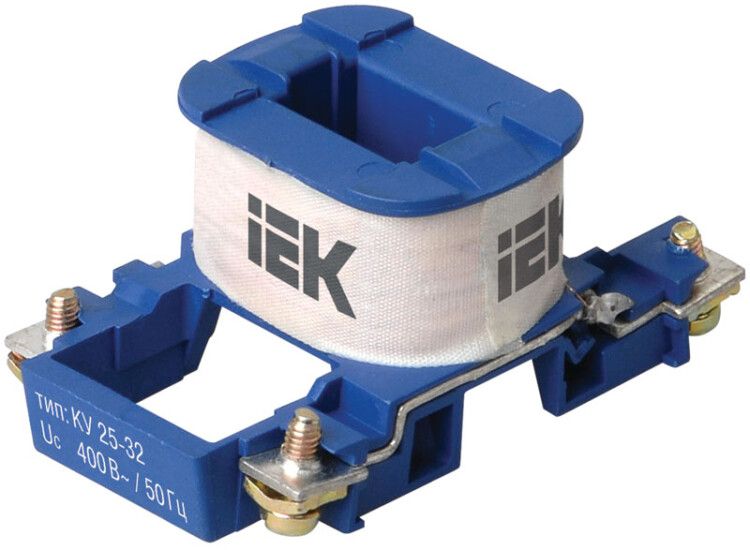

Катушка управления для КМИ-(25А-32А) 380В KARAT IEK KKM20D-KU-400

Катушка управления для контактора (25А-32А) 380В/400В от IEK (ИЭК), артикул kkm20d-ku-400, предназначена для включения и выключения силового контактора через цепь управления. Применяется в системах автоматизации, где требуется надёжное управление нагрузкой до 32 А при переменном токе.

Назначение и область применения

Катушка управления для контактора (25А-32А) 380В/400В используется для приведения в действие контактора при подаче напряжения на её выводы. Когда на катушку подаётся 400 В переменного тока, она создаёт магнитное поле, которое замыкает главные контакты контактора. Это позволяет управлять мощными нагрузками - двигателями, нагревательными элементами, освещением - слаботочным сигналом, например, от кнопки, термостата или PLC.

Подходит для установки в распределительных щитах, пультах управления, станках и конвейерных линиях. Является частью комплекта дополнительного оборудования для контакторов серии КМИ от IEK.

Технические характеристики

• Тип тока: Переменный (AC) - работает только с сетью переменного тока, не совместима с постоянным током.
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение; допускаются небольшие колебания в пределах нормы IEC 60947-4-1.
• Тип изделия: Катушка управления - не является силовым элементом, служит исключительно для коммутирования сигнала управления.
• Способ монтажа: Монтажная плата - устанавливается прямо на печатную плату, требует пайки или специального разъёма.
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов >12,5 мм, но не защищена от пыли и влаги.
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C, с возможностью повышенной влажности.
• Нормативный документ: IEC 60947-4-1 - соответствует международному стандарту на контактные устройства низковольтного оборудования.

Совместимость и монтаж

Катушка управления для контактора (25А-32А) 380В/400В совместима с контакторами серии КМИ от IEK, имеющими стандартный посадочный размер для катушек типа KKM20D. Для монтажа необходимо использовать PCB-плату с подходящими контактными площадками. Подключение осуществляется двумя проводами: L1 и N. Напряжение выше 400 В вызывает перегрев и выход из строя. Ниже 320 В - катушка может не втянуть якорь, что приведёт к некорректной работе контактора.

Не рекомендуется монтировать рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) без экранирования.

Безопасность и стандарты

Катушка управления kkm20d-ku-400 сертифицирована по стандарту IEC 60947-4-1, который гарантирует безопасность при коммутации, тепловую устойчивость и долговечность. Степень защиты IP20 делает её пригодной только для внутренней установки в закрытые щиты. Эксплуатация вне помещений или в сырых средах запрещена - риск короткого замыкания и поражения током.

Преимущества

• Высокая надёжность срабатывания при номинальном напряжении 400 В.
• Совместимость с широким спектром контакторов серии КМИ.
• Минимальные габариты благодаря монтажу на плату - экономия места в щите.
• Соответствие европейским стандартам безопасности и качества.

Ограничения применения

• Работает только с переменным током - нельзя применять в DC-цепях.
• IP20 - не подходит для открытых площадок, улиц, цехов с высокой запылённостью или влажностью.
• Требует точного соблюдения напряжения: отклонение более +-10 % снижает срок службы.
• Не имеет механической фиксации - при вибрациях необходима дополнительная фиксация на плате.
• Не предназначен для частого включения-выключения (>1200 циклов/час) - для таких задач нужны специализированные катушки.

Примеры использования

• Автоматизация станков: управление двигателем насоса через кнопочный пункт.
• Конвейерные системы: включение/выключение ленты по сигналу с датчика.
• Системы отопления: управление группой нагревателей через термореле.
• Щиты управления: модульная сборка с использованием контакторов КМИ и катушек kkm20d-ku-400.

Практические советы

• Проверьте напряжение сети перед подключением - даже кратковременная перегрузка 440–480 В может повредить катушку.
• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов снижает герметичность корпуса.
• Заменяйте катушку только аналогичной моделью - другие напряжения (например, 220 В) не взаимозаменяемы.
• Если контактор не включается, проверьте целостность катушки мультиметром: сопротивление должно быть в пределах 1–5 кОм (зависит от модели).
• Для длительной работы в условиях вибраций закрепите плату с помощью демпферных прокладок.
