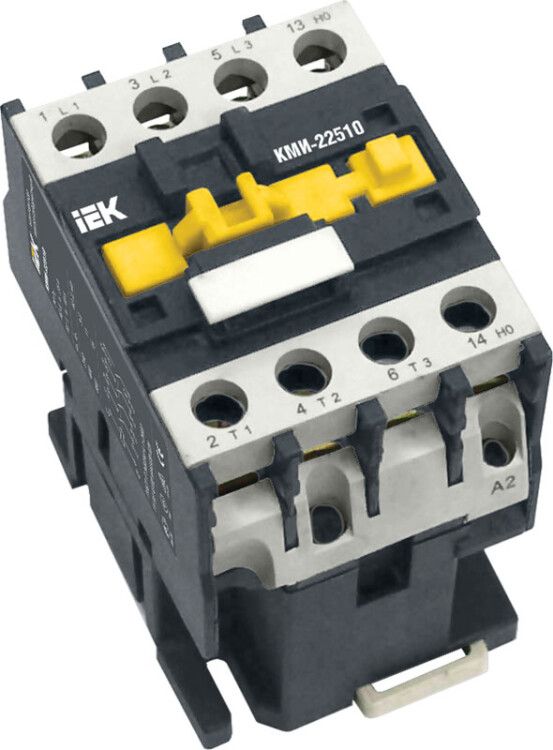

Контактор КМИ малогабаритный 25А катушка управления 400В АС 1НО - KKM21-025-400-10 IEK

Контактор малогабаритный КМИ-22510 25А 400В/АС3 1НО от IEK предназначен для дистанционного включения и отключения электрических нагрузок, таких как двигатели, нагреватели и системы освещения. Этот миниконтактор рассчитан на работу в промышленных условиях, устанавливается на DIN-рейку и совместим с сетями переменного тока 400 В. Артикул kkm21-025-400-10 соответствует серии КМИ, которая зарекомендовала себя надежностью и компактностью.

Назначение и область применения

Контактор малогабаритный КМИ-22510 25А 400В/АС3 1НО используется для коммутации нагрузок категории АС-3 - то есть для запуска, остановки и работы асинхронных двигателей с короткозамкнутым ротором. Также он подходит для управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками (категория АС-1).

• Управление насосами, вентиляторами, тепловыми завесами
• Контроль работы станков, конвейеров, кран-балок
• Применение в системах АВР (автоматический ввод резерва)
• Подключение печей, обогревателей, светильников

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать постоянную нагрузку до этого значения
• Напряжение питания: 400 В AC - работает в сети с частотой 50–60 Гц
• Число полюсов: 3 - три силовых контакта для трёхфазной сети
• Мощность потребления катушки: 3,5 Вт - низкий расход энергии при включении
• Номинальная мощность двигателя: 12,5 кВт - рекомендуемый максимум для подключаемых двигателей
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - допускает работу в помещениях с умеренным и холодным климатом, в том числе с перепадами температур
• Диапазон температур: от –25 C до +50 C - не требует обогрева в холодных цехах
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Подключение: винтовые зажимы - надёжное фиксирование проводов
• Макс. сечение кабеля: 6 мм2 - подходят медные жилы до этого размера
• Способ монтажа: на DIN-рейку - стандартный способ установки в щитах
• Количество НО контактов: 1 - один замыкающий вспомогательный контакт для сигнализации или блокировки

Совместимость и монтаж

Контактор малогабаритный КМИ-22510 25А 400В/АС3 1НО монтируется на шину DIN 35 мм. Для установки достаточно защелкнуть корпус на рейке - дополнительно можно закрепить винтами. Главные контакты подключаются через винтовые зажимы, которые принимают кабель сечением до 6 мм2. Катушка управления питается от 400 В AC; важно не путать её с низковольтными моделями (например, 24 В или 110 В).

Контактор допускает монтаж на вертикальной поверхности с отклонением до 30° в горизонтальной плоскости. Выводы катушки должны быть направлены вверх - это обеспечивает нормальную работу механизма и предотвращает перегрев.

Безопасность и стандарты

Контактор КМИ-22510 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Прошёл обязательные испытания и имеет сертификат соответствия РОСС CN.ME86.B00144. Это гарантирует соответствие требованиям безопасности и надёжности для промышленного оборудования в России.

Преимущества

• Компактные габариты - экономия места в распределительном щите
• Низкое энергопотребление катушки (3,5 Вт) - снижает нагрузку на источник управления
• Надёжное винтовое подключение - исключает ослабление контактов при вибрациях
• Высокая механическая износостойкость - срок службы 15 лет при регулярных циклах включения
• Однотипная конструкция всей серии КМИ - упрощает замену и обслуживание

Ограничения применения

• Не применяется в средах с высокой запылённостью или влагой - степень защиты IP20 не защищает от внешних воздействий
• Не подходит для реверсивных схем - только нереверсивное исполнение
• Запрещено монтировать перевёрнутым или под углом более 30° - возможны отказы в работе
• Не предназначен для работы с высокими импульсными нагрузками или емкостными цепями - только АС-1 и АС-3
• Не использовать вне помещений - отсутствует защита от атмосферных факторов

Примеры использования

• Включение трехфазного насоса в системе водоснабжения
• Автоматическое включение обогревателя при достижении заданной температуры
• Управление вентиляцией в промышленном цеху через PLC
• Коммутирующая роль в схеме АВР для резервного питания освещения
• Пуск станка с короткозамкнутым двигателем 11 кВт

Практические советы

• Выбирая контактор, проверьте, что номинальный ток нагрузки (25 А) выше максимального тока двигателя - учтите пусковые токи (до 5–7× от номинала)
• Для долгой жизни используйте кабель сечением 4–6 мм2 - меньшие сечения повышают риск перегрева
• При подключении к катушке 400 В убедитесь, что источник управления стабилен - скачки напряжения вызывают срабатывание или отказ
• Если требуется сигнал состояния, используйте имеющийся НО контакт - он удобен для индикации или блокировок в логических схемах
• Проверяйте затяжку винтов после первых нескольких циклов включения - возможно ослабление при термическом расширении
• Не устанавливайте рядом с мощными источниками помех - радиопомехи могут влиять на работу катушки
