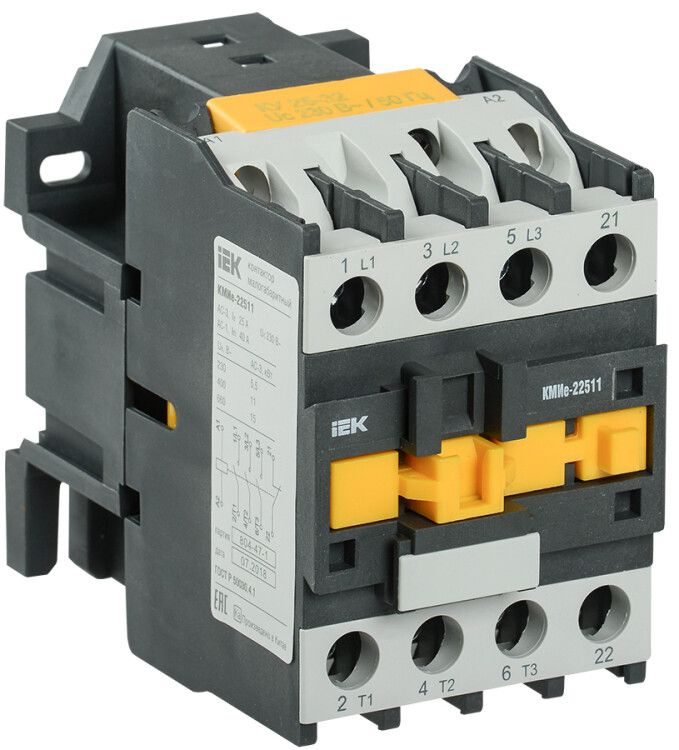

Контактор КМИе-22511 25А 400В/АС3 1НЗ | KKME21-025-400-01 GENERICA IEK

Контактор КМИе-22511 25 ампер 400 вольт переменного тока 1 нормально замкнутый контакт - компактный пускатель от IEK, рассчитанный на коммутацию нагрузок до 25 А в сетях переменного тока. Подходит для управления двигателями, нагревателями и освещением в промышленных и бытовых системах автоматизации.

Назначение и область применения

Контактор КМИе-22511 предназначен для дистанционного включения и выключения электрических цепей. Он используется для запуска, остановки и реверса асинхронных двигателей с короткозамкнутым ротором (категория применения AC-3), а также для управления менее индуктивными нагрузками - такими как нагревательные элементы, светильники, вентиляторы и насосы (категория AC-1).

• Управление вентиляторами, насосами, тепловыми завесами
• Контроль освещения в промышленных помещениях
• Автоматический ввод резерва (АВР)
• Работа с кран-балками, станками и другим оборудованием

Технические характеристики

• Номинальный рабочий ток: 25 А (при AC-3 и AC-1)
• Напряжение сети: переменный ток до 400 В
• Число силовых полюсов: 3 - позволяет управлять трёхфазной нагрузкой
• Контакты: 1 нормально замкнутый (НЗ) + 3 нормально открытых (НО)
• Напряжение катушки управления: 400 В переменного тока
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Способ монтажа: на монтажную плату (DIN-рейку не поддерживается)
• Исполнение: малогабаритное - экономит место в щитах
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИе-22511 монтируется исключительно на монтажную плату. Для установки требуется сверление отверстий под крепёж. Устройство допускает крепление на вертикальной поверхности с отклонением по горизонтали до +-30° - это важно при сборке нестандартных шкафов.

Не используйте для монтажа на DIN-рейку - устройство физически не совместимо с этим типом крепления. Соединение проводов осуществляется через винтовые зажимы: затягивайте с усилием, указанным в документации, чтобы избежать перегрева.

Безопасность и стандарты

Контактор КМИе-22511 соответствует требованиям ГОСТ Р 50030.4.1-2002 (эквивалент МЭК 60947-4-1-2000). Это гарантирует соответствие международным нормам безопасности, надёжности и долговечности. Серия КМИ прошла сертификацию в России и странах ЕАЭС.

Преимущества

• Высокая плотность компоновки благодаря компактному корпусу
• Наличие одного НЗ-контакта позволяет реализовать функции сигнализации или блокировки
• Устойчивость к перегрузкам и коротким замыканиям в пределах номинала
• Подтверждённый срок службы - 15 лет при правильном использовании
• Совместимость с другими изделиями серии КМИ - удобно при модернизации систем

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не использовать для постоянного тока - только переменный ток (AC)
• Нельзя монтировать на DIN-рейку - требует жесткой фиксации на плате
• Катушка управления рассчитана только на 400 В - подключение к 220 В вызовет отказ или повреждение
• Не рекомендован для частого включения/выключения более 600 раз в час - риск перегрева контактов

Примеры использования

• Управление трехфазным насосом в системе водоснабжения - силовые контакты включают двигатель, НЗ-контакт подает сигнал “работает” на пульт
• Контроль системы отопления: три НО-контакта включают три группы ТЭНов, один НЗ - контролирует аварийное отключение
• Система АВР: контактор КМИе-22511 переключает питание с основного источника на резервный, используя НЗ-контакт для контроля состояния
• Освещение производственного участка: включение/выключение групп светильников по расписанию через внешний контроллер

Практические советы

• При выборе контактора убедитесь, что ваша нагрузка не превышает 25 А - особенно при пуске двигателей, где ток может быть выше номинала
• Проверьте посадочные отверстия перед монтажом - габариты устройства должны точно совпадать с отверстиями на плате
• Для длительной работы в режиме близком к максимальному току - обеспечьте хорошую вентиляцию вокруг контактора
• Используйте дополнительные предохранители или термореле для защиты от перегрузок - сам контактор не является защитным устройством
• При замене старого контактора - сохраните схему подключения: расположение НЗ и НО контактов в КМИе-22511 отличается от некоторых аналогов
