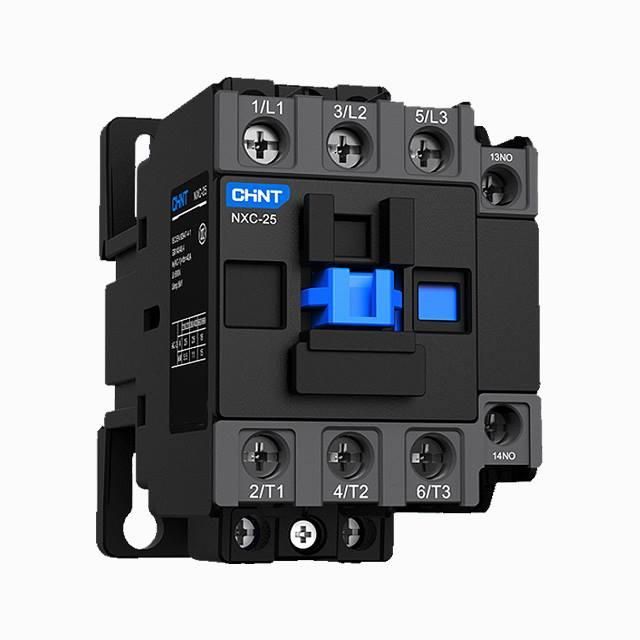

Контактор NXC-25 25А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836857

Контактор NXC-25 от CHINT - надёжное устройство для управления двигателями и другими нагрузками на переменном токе. Артикул 836857 предназначен для частых включений и выключений, особенно в системах автоматизации с напряжением до 380 В. Контактор NXC-25 совмещает компактность, долговечность и простоту монтажа.

Назначение и область применения

Контактор NXC-25 используется для дистанционного включения и отключения электрических цепей с высокой частотой операций. Подходит для управления асинхронными двигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим регулярного старта и останова. Может применяться как самостоятельное устройство или в составе электромагнитного пускателя с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 25 А
• Напряжение питания катушки: 380 В AC
• Частота: 50 Гц
• Количество нормально открытых (замыкающих) контактов: 3
• Количество нормально замкнутых контактов: 1
• Тип изделия: контактор

Катушка срабатывает при 380 В переменного тока - не подходит для сетей 220 В. Наличие трёх замыкающих контактов позволяет управлять трёхфазной нагрузкой, один нормально замкнутый контакт - для сигнализации или блокировки.

Совместимость и монтаж

Контактор NXC-25 монтируется на DIN-рейку шириной 35 мм. Соединение проводов осуществляется через винтовые зажимы - допустимо использовать медные жилы сечением до 4–6 мм2. Для подключения катушки используйте клеммы A1 и A2. Убедитесь, что напряжение на катушке точно соответствует 380 В - перенапряжение вызовет выход из строя. Контакты рассчитаны на коммутацию мощных нагрузок, но не предназначены для работы с постоянным током.

Безопасность и стандарты

Контактор NXC-25 соответствует международным стандартам IEC 60947-4-1. Обладает классом защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен. Применяйте в помещениях с контролируемой влажностью и без пылевых выбросов.

Преимущества

• Компактная конструкция экономит место на щите
• Высокая механическая износостойкость - подходит для частых включений
• Устойчив к скачкам напряжения в пределах рабочего диапазона
• Легко интегрируется с тепловыми реле для защиты двигателей

Ограничения применения

• Не работает при напряжении ниже 300 В или выше 420 В - возможны отказы срабатывания
• Не предназначен для коммутации постоянного тока
• Не имеет защиты от пыли и воды - нельзя устанавливать вне помещений или в сырых средах
• Максимальный ток - 25 А; превышение приведёт к оплавлению контактов

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматическое включение конвейера на производстве
• Работа в паре с тепловым реле для защиты электродвигателя от перегрузки
• Контроль освещения или вентиляции в промышленных зданиях

Практические советы

• Выбирайте контактор NXC-25 только для нагрузок с током до 25 А - даже небольшой перегруз снижает срок службы
• Проверяйте соответствие напряжения катушки (380 В) перед установкой - неверное питание - основная причина поломок
• Используйте дополнительные контакты (например, 1НО + 1НЗ) для блокировочных цепей или индикации состояния
• При сборке щита оставьте свободное пространство вокруг контактора - он нагревается при длительной работе
• Для частых циклов включения лучше использовать контактор NXC-25 вместо обычного автомата - он рассчитан на миллионы операций
