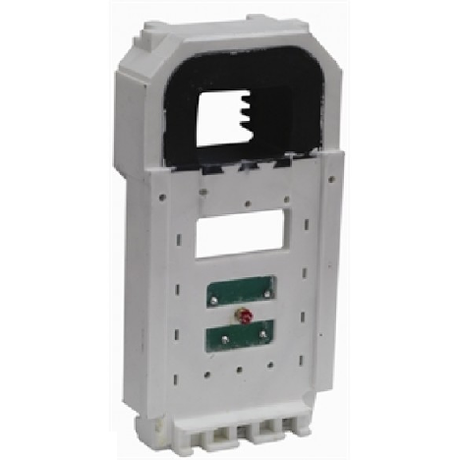

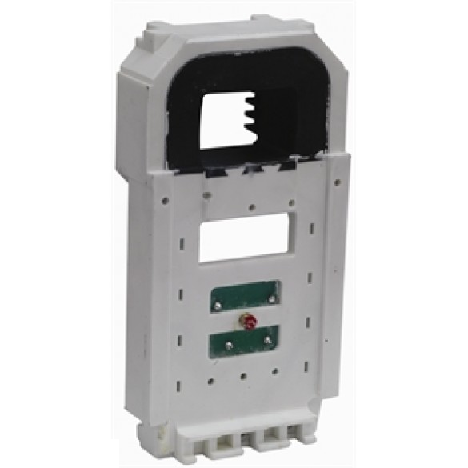

Катушка управления для NXC-22-38 380AC 50Гц (R) | 956877 CHINT

Катушка управления для контактора NXC-22-38 380В 50Гц (R) от бренда CHINT предназначена для включения и удерживания силового контактора в рабочем состоянии при подаче переменного напряжения 380 В. Применяется в системах автоматизации промышленного оборудования, где требуется надёжное управление нагрузками через слаботочные цепи.

Назначение и область применения

Катушка управления для контактора NXC-22-38 380В 50Гц (R) служит исполнительным элементом, который реагирует на сигнал с кнопок, термостатов, PLC или других устройств управления. Когда на катушку подаётся напряжение 380 В, она создаёт магнитное поле, замыкающее главные контакты контактора. Это позволяет включить мощную нагрузку - двигатель, нагреватель, освещение - без необходимости прокладывать высоковольтные провода к месту управления.

Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования, работающего от трёхфазной сети 380 В.

Технические характеристики

• Номинальное напряжение питания: 380 В
• Род тока: переменный (AC)
• Частота: 50 Гц
• Совместима с контакторами серии NXC-22
• Изготовлена для работы в промышленной среде с постоянными нагрузками

Совместимость и монтаж

Катушка управления для контактора NXC-22-38 380В 50Гц (R) является съёмным модулем, предназначенным исключительно для контакторов модели NXC-22. Устанавливается путём защёлкивания в специальный паз на передней части корпуса контактора. Подключение осуществляется к двум клеммам A1 и A2, расположенным на самой катушке. Напряжение подаётся именно на эти точки - перепутать фазы нельзя, так как работает только от AC 380 В.

Не совмещается с другими сериями контакторов - даже аналогичными по габаритам. Для замены используйте только оригинальную катушку NXC-22-38 380В 50Гц (R) с артикулом 956877.

Безопасность и стандарты

Произведено в соответствии с международными требованиями IEC/EN 60947-5-1 для коммутирующих устройств управления. Обеспечивает изоляцию между управляющей цепью и силовой частью контактора, что соответствует нормам безопасности для промышленного электрооборудования.

Преимущества

• Устойчиво работает при колебаниях напряжения +-10% от 380 В
• Медленная выработка тепла благодаря оптимальному соотношению числа витков и сечения провода
• Легко заменяется без демонтажа всего контактора - достаточно отсоединить два провода и снять старую катушку
• Высокая механическая прочность корпуса - рассчитана на многолетнюю работу в условиях вибраций и запылённости

Ограничения применения

• Не постоянного тока - использование с DC вызывает немедленный выход из строя
• Запрещено применять при частоте выше 50–60 Гц - возможен перегрев и отказ
• Не рекомендовано использовать вне температурного диапазона –25C до +55C
• Не предназначена для работы в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Автоматический пуск двигателя насоса по сигналу с датчика уровня воды
• Управление светильниками на участке производства через пульт оператора
• Включение печи в режим прогрева после команды от контроллера
• Старт-stop системы на конвейере с использованием двух кнопок (пуск/стоп)

Практические советы

• Перед заменой всегда отключите питание - даже малый импульс может повредить чувствительные устройства управления
• Проверьте целостность проводов до установки новой катушки - часто причина отказа - обрыв в цепи, а не сама катушка
• При сборке щита учтите, что контактные площадки A1/A2 должны находиться в доступном месте для диагностики
• Артикул 956877 - единственный подходящий вариант для контактора NXC-22; другие катушки, даже с пометкой “380V”, не гарантируют работоспособность
• Храните запасные катушки в сухом помещении - влага снижает срок службы изоляции
