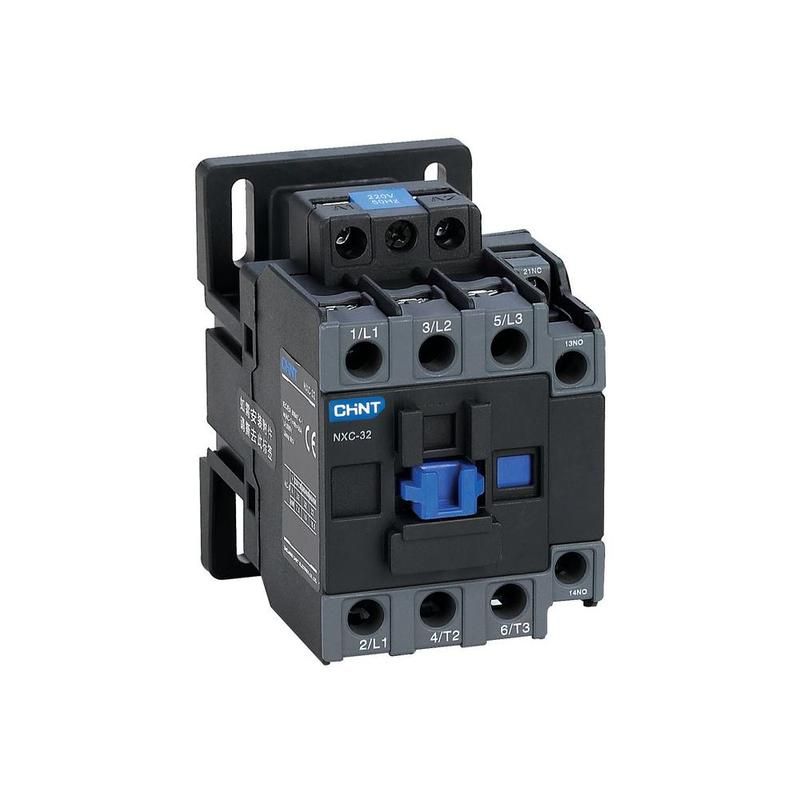

Контактор NXC-32 32А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836852

Контактор NXC-32 32А 220В AC 1НО+1НЗ 50Гц (R) от CHINT предназначен для дистанционного включения и отключения нагрузок до 15 кВт, особенно часто используемых в системах управления двигателями. Этот контактный аппарат из серии NXC обеспечивает надёжное переключение при высокой коммутационной нагрузке.

Назначение и область применения

Контактор NXC-32 32А 220В AC 1НО+1НЗ 50Гц (R) применяется для управления электродвигателями переменного тока, где требуется частое включение и выключение. Подходит для автоматизации оборудования: насосов, вентиляторов, конвейеров, компрессоров и других устройств с индуктивной нагрузкой. Также используется в качестве основного элемента в составе электромагнитных пускателей при совмещении с тепловыми реле.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Номинальный рабочий ток: 32 А
• Напряжение катушки управления: 220 В AC
• Номинальная мощность: 15 кВт (при напряжении 400 В)
• Основные контакты: 3 пары замыкающих (NO)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Механическая долговечность: до 1 млн циклов (по стандарту IEC 60947-4-1)
• Электрическая долговечность: до 100 тыс. циклов при rated load

Совместимость и монтаж

Контактор NXC-32 32А 220В AC 1НО+1НЗ 50Гц (R) устанавливается на DIN-рейку шириной 35 мм. Клеммы для силовых проводов рассчитаны на сечение до 16 мм2, для управления - до 2,5 мм2. Для подключения катушки необходимо соблюдать полярность - фаза и ноль должны быть подключены правильно, иначе контактор не будет работать. Установка возможна в вертикальном положении +-15°. Максимальная температура окружающей среды - +40 C.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 и имеет сертификацию CE. Защита корпуса IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги. Применяется только внутри электрошкафов или в помещениях с контролируемой средой.

Преимущества

• Компактная форма занимает мало места на DIN-рейке
• Высокая механическая и электрическая износостойкость
• Чёткий звуковой и визуальный сигнал срабатывания
• Удобные клеммы с зажимами типа “push-in” - позволяют быстро подключить провода без инструментов
• Поддержка работы в условиях колебаний напряжения +-10% от 220 В

Ограничения применения

• Не предназначена для постоянной работы при токе выше 32 А - риск сваривания контактов
• Не работает при напряжении ниже 180 В на катушке - недостаточно для удержания якоря
• Не допускается установка в местах с повышенной влажностью, пылью или химическими испарениями
• Не подходит для управления ёмкостными или резистивными нагрузками свыше 15 кВт
• Вспомогательные контакты (1НО+1НЗ) не рассчитаны на большие токи - максимальный ток через них 5 А

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентиляцией в промышленном помещении
• Работа в составе пускателя с тепловым реле для защиты двигателя от перегрузки
• Контроллер конвейера в пищевой промышленности
• Циклическое включение нагревательных элементов в термокамере

Практические советы

• Выбирая контактор NXC-32 32А 220В AC 1НО+1НЗ 50Гц (R), проверьте соответствие напряжения сети 220 В - использование с 380 В повредит катушку
• Для длительной службы рекомендуется использовать дополнительный RC-фильтр на входе катушки, чтобы снизить импульсы помех
• При использовании в системах с частыми пусками (более 60 раз в час) убедитесь, что теплоотвод в шкафу достаточен
• Вспомогательные контакты удобно применять для сигнализации состояния (например, “двигатель в работе”) - подключите к индикатору или PLC
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов подгорания замените контактор
