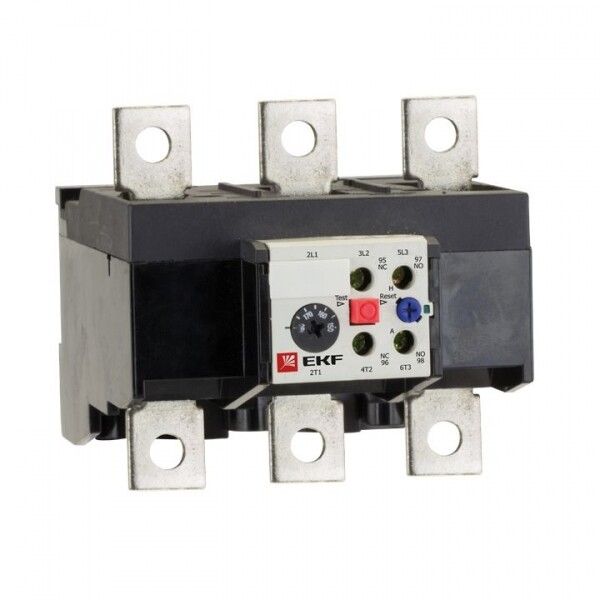

Реле тепловое РТЭ-4380 80-110А EKF PROxima | rel-4380-80-110

Реле тепловое РТЭ-4380 80-110А от EKF серии PROxima - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз, совместимое с контактными пускателями. Номинальный ток 95 А обеспечивает стабильную работу в промышленных системах с высокими нагрузками.

Назначение и область применения

Реле тепловое РТЭ-4380 80-110А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и отказа одной из фаз. Применяется в паре с контакторами в системах управления насосами, вентиляторами, конвейерами, компрессорами и другим оборудованием, где важна надёжная термическая защита.

Технические характеристики

• Номинальный ток: 95 А (диапазон регулировки 80–110 А)
• Номинальное напряжение: 400 В
• Напряжение цепи управления: 220 В
• Количество силовых полюсов: 3
• Количество контактов: 1 нормально разомкнутый (NO), 1 нормально замкнутый (NC)
• Класс точности: 10 - соответствие ГОСТ Р 50030.4.1-2012
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначено для уличного монтажа
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Способ монтажа: непосредственное крепление на DIN-рейку
• Тип подключения: винтовые зажимы с тарельчатыми пластинами для надёжного контакта
• Автоматический перезапуск: да - возможен выбор между ручным и автоматическим восстановлением работы после срабатывания
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Реле тепловое РТЭ-4380 80-110А устанавливается непосредственно на DIN-рейку рядом с контактором. Подключение осуществляется через винтовые зажимы - максимальное сечение кабеля 25 мм2. Для правильной установки важно соблюдать полярность и плотность затяжки - слабый контакт вызывает нагрев, слишком сильный - повреждает жилу. Комплектуется маркировочной этикеткой для удобства идентификации в распределительном щите. Совместим со всеми стандартными пускателями, имеющими механический интерфейс для взаимодействия с тепловым реле.

Безопасность и стандарты

Реле тепловое РТЭ-4380 80-110А соответствует требованиям ГОСТ Р 50030.4.1-2012, что гарантирует безопасность и предсказуемость срабатывания при перегрузках. Прозрачная пломбируемая крышка предотвращает несанкционированную настройку. Кнопка TEST позволяет имитировать срабатывание - проверить целостность цепи и функциональность расцепителя без реальной перегрузки.

Преимущества

• Выбор режима перезапуска - ручной или автоматический - адаптация под тип оборудования и условия эксплуатации
• Тарельчатые зажимы обеспечивают прочный и долговечный контакт даже при вибрациях
• Высокий класс точности (10) снижает риск ложных срабатываний
• Пломба на крышке настроек - контроль доступа и сохранение заданных параметров
• Широкий диапазон регулировки тока (80–110 А) - одно реле покрывает несколько значений нагрузки
• Долгий срок службы - 84 месяца гарантии подтверждают надёжность конструкции

Ограничения применения

Реле тепловое РТЭ-4380 80-110А не предназначено для защиты однофазных двигателей, электронных преобразователей частоты или устройств с импульсными токами. Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность. Также не рекомендуется использовать вне климатических условий УХЛ4 - при температурах ниже −40 C или выше +40 C возможны сбои в работе. Автоматический перезапуск не следует применять в системах, где аварийное отключение требует обязательного вмешательства оператора.

Примеры использования

• Защита насосов в системах водоснабжения и канализации
• Обеспечение безопасности конвейерных линий на пищевых и химических производствах
• Контроль нагрузки вентиляторов в HVAC-системах
• Защита компрессоров холодильных установок
• Подключение к пускателям типа ПМА, ПМЛ, ЛЗ, аналогичным моделям EKF

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен попадать в диапазон 80–110 А, желательно ближе к середине (например, 90–100 А) для лучшей точности
• Настройте порог срабатывания точно по паспорту двигателя - не используйте максимальное значение без необходимости
• При использовании автоматического перезапуска убедитесь, что система не находится в опасной зоне - например, не запускайте оборудование вручную при наличии людей поблизости
• Не забудьте заклеить пломбу после настройки - это предотвратит случайную или намеренную изменение параметров
• Проверяйте работоспособность кнопки TEST ежеквартально - это проще, чем выявлять проблему после выхода из строя двигателя
• При монтаже следите за чистотой контактов - окисление или грязь снижают эффективность передачи тока
