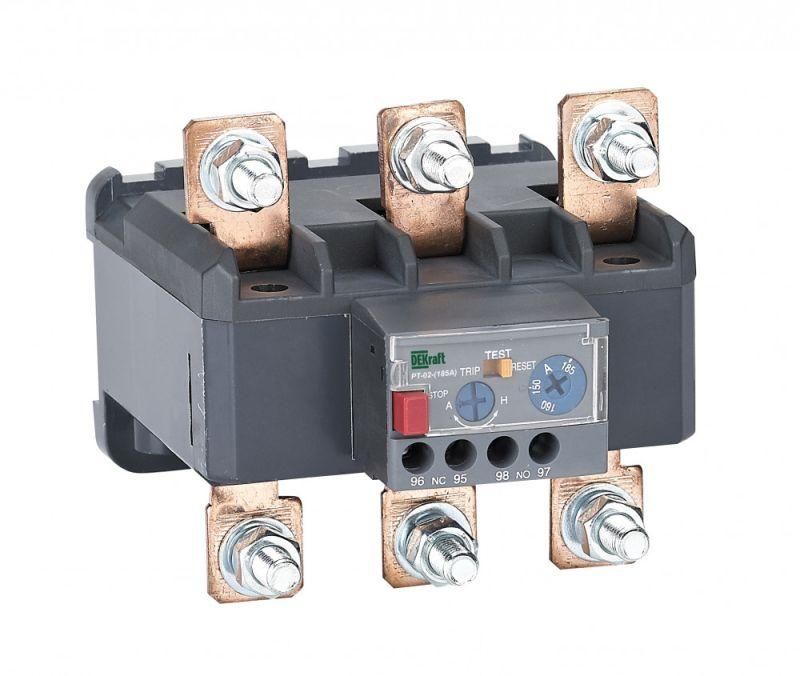

Реле тепловое РТ-02 75А-95А для контакторов 120А-185А DEKraft 23503DEK APC

Реле тепловое РТ-02 для контакторов 75А-95А, 120А-185А от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-102 и аналогичные модели других производителей, обеспечивает надежную работу в промышленных условиях.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и оборудование от повреждений из-за превышения допустимого тока. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Особенно эффективно при рисках затяжного пуска, заклинивания ротора или перекоса напряжения между фазами.

Технические характеристики

• Тип: электротепловое токовое реле
• Номинальный ток: 95 А (диапазон уставок 75–95 А и 120–185 А)
• Число силовых полюсов: 3 - для защиты трёхфазных двигателей
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - для сигнализации и отключения
• Класс расцепления: 10 - время срабатывания при перегрузке 20×Iн составляет 4–10 секунд
• Способ присоединения: винтовое соединение - надёжная фиксация проводов
• Способ монтажа: непосредственно на контактор или отдельно на DIN-рейку
• Гарантия: 3 года

Совместимость и монтаж

Реле тепловое РТ-02 совместимо с контактными аппаратами КМ-102 от DEKraft. Также подключается к контактным аппаратам других производителей, если они имеют одинаковый посадочный размер и тип крепления. Монтаж возможен двумя способами:

• Непосредственно на корпус контактора - минимизирует количество соединений
• Обособленно на DIN-рейку - удобно при модульной сборке щитов

При монтаже соблюдайте рекомендованное усилие затяжки винтов - недостаточное давление вызывает нагрев, избыточное - повреждает контакты.

Безопасность и стандарты

Реле тепловое РТ-02 соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в средах с температурой от -25C до +60C. Не предназначен для взрывоопасных зон. Защита от внешних воздействий не указана - не используйте в условиях повышенной запылённости или влаги без дополнительной герметизации.

Преимущества

• Два режима самовозврата: ручной и автоматический - гибкость настройки под задачу
• Широкий диапазон уставок (75–95 А / 120–185 А) - одно реле покрывает две группы нагрузок
• Стандартный интерфейс крепления - легко заменить на аналоги других брендов
• Устойчивость к колебаниям сети - работает при +-10% отклонении напряжения

Ограничения применения

• Не подходит для защиты однофазных двигателей - только трёхфазные цепи
• Не реагирует на короткое замыкание - требует обязательной установки предохранителей или автоматических выключателей
• Не имеет IP-защиты - нельзя использовать без кожуха в сырых, пыльных или агрессивных средах
• Требует периодической проверки механической целостности биметаллических пластин - особенно после частых срабатываний

Примеры использования

• Защита двигателя насоса воды в системе водоснабжения мощностью 15 кВт
• Контроль перегрузки вентилятора на производстве с частыми пусками
• Автоматическое отключение конвейера при заклинивании ролика
• Интеграция в шкаф управления станком с ЧПУ через сигнал НЗ-контакта

Практические советы

• Выбирайте уставку ближе к рабочему току двигателя - не более чем на 10% выше
• При использовании в автоматическом режиме убедитесь, что система не будет запущена повторно до остывания реле
• Перед первым запуском проверьте правильность подключения всех фаз - перекос даже на 5% может вызвать ложное срабатывание
• При замене реле тепловое РТ-02 на другой экземпляр - сверьте номер артикула 23503dek и диапазон уставок
• Не устанавливайте рядом с источниками высоких температур - влияет на точность срабатывания
