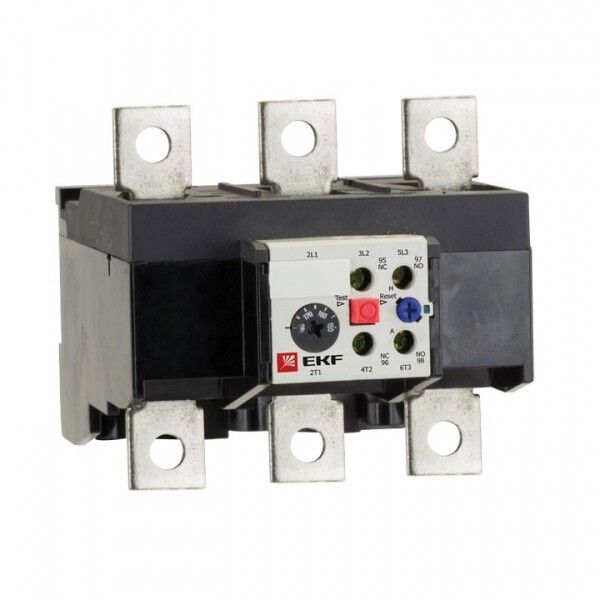

Реле тепловое РТЭ-4363 63-90А EKF PROxima | rel-4363-63-90

Реле тепловое РТЭ-4363 63-90А от EKF серии PROxima - устройство для защиты трёхфазных двигателей от перегрузок и обрывов фаз. Устанавливается прямо на контакторы, обеспечивает надёжную работу в условиях промышленного оборудования.

Назначение и область применения

Реле тепловое РТЭ-4363 63-90А защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется совместно с магнитными пускателями в системах управления электроприводами. Подходит для установки в шкафах управления станков, насосов, вентиляторов, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 63–90 А - регулируемый диапазон срабатывания, позволяющий точно адаптировать защиту под мощность
• Номинальное напряжение: 400 В - рассчитано на работу в сетях до 400 В переменного тока
• Напряжение цепи управления: 220 В - требует питания управляющей цепи 220 В для работы контактной группы
• Количество полюсов: 3 - защищает все три фазы одновременно
• Класс точности: 10 - время срабатывания при перегрузке соответствует ГОСТ Р 50030.4.1-2012, допускает задержку перед отключением для учёта пусковых токов
• Контакты: 1 НЗ + 1 НРА - используются для сигнализации отключения и управления цепью пускателя
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не герметично; применяется внутри закрытых шкафов
• Максимальное сечение кабеля: 25 мм2 - поддерживает подключение медных жил до этого сечения через винтовые зажимы
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с повышенной влажностью
• Гарантийный срок: 84 месяца - продлённая гарантия, подтверждает высокую надёжность сборки

Совместимость и монтаж

Реле тепловое РТЭ-4363 63-90А монтируется непосредственно на DIN-рейку рядом с магнитным пускателем или крепится напрямую к корпусу контактора. Подключение осуществляется через винтовые зажимы с тарельчатыми пластинами - они плотно фиксируют провода, предотвращая ослабление соединения при вибрациях. Для правильной установки важно соблюдать посадочные габариты, указанные в техпаспорте пускателя. Совместимо с большинством контакторов серий EKF, IEK, Schneider Electric и аналогичных.

Безопасность и стандарты

Реле тепловое РТЭ-4363 63-90А соответствует требованиям ГОСТ Р 50030.4.1-2012, что подтверждает соответствие международному стандарту IEC 60947-4-1. Конструкция имеет пломбируемую прозрачную крышку настроек - она препятствует несанкционированной корректировке порога срабатывания. Кнопка TEST позволяет имитировать сработку термореле без реальной нагрузки - удобно для тестирования системы безопасности.

Преимущества

• Автоматический и ручной режимы восстановления - можно выбрать оптимальный способ возврата в рабочее состояние после аварии
• Надёжные тарельчатые зажимы - снижают риск нагрева и окисления контактов даже при больших токах
• Маркировочная площадка в комплекте - ускоряет идентификацию реле в щитовой, особенно при обслуживании нескольких единиц
• Высокая степень механической прочности - выдерживает вибрации и удары типичные для промышленных условий
• Широкий диапазон токов (63–90 А) - одно реле покрывает несколько вариантов мощности двигателей, экономя запасы

Ограничения применения

• Не предназначен для защиты однофазных устройств - только трёхфазные двигатели
• IP20 не даёт защиты от воды и пыли - нельзя использовать вне электрошкафа
• Требуется внешнее питание 220 В для коммутационных контактов - не является самостоятельным устройством управления
• Не подходит для частотных преобразователей - чувствителен к несимметричным токовым формам, характерным для ЧП
• При использовании в среде с постоянными перегрузками выше 100% - возможен преждевременный износ биметаллических элементов

Примеры использования

• Защита насосов в системах водообеспечения
• Обеспечение безопасной работы воздушных компрессоров
• Контроль тока в конвейерных линиях пищевой промышленности
• Защита вентиляционных установок в промзонах
• Подключение к пускателям типа KMI, PML, LC1D - в составе комплексных решений EKF

Практические советы

• Перед первым запуском обязательно отрегулируйте ток срабатывания под фактический номинал двигателя - используйте шкалу на лицевой панели
• Проверьте затяжку винтов зажимов после первого включения - при прогреве металла возможна слабая деформация
• При работе в условиях частых пусков (более 6 раз/час) рекомендован ручной режим восстановления - чтобы избежать перегрева
• Используйте маркировочную этикетку сразу после установки - это сэкономит время при диагностике отказов
• Не заменяйте реле тепловое РТЭ-4363 63-90А на более маломощные модели - даже при меньшей нагрузке это нарушит принцип координированной защиты
