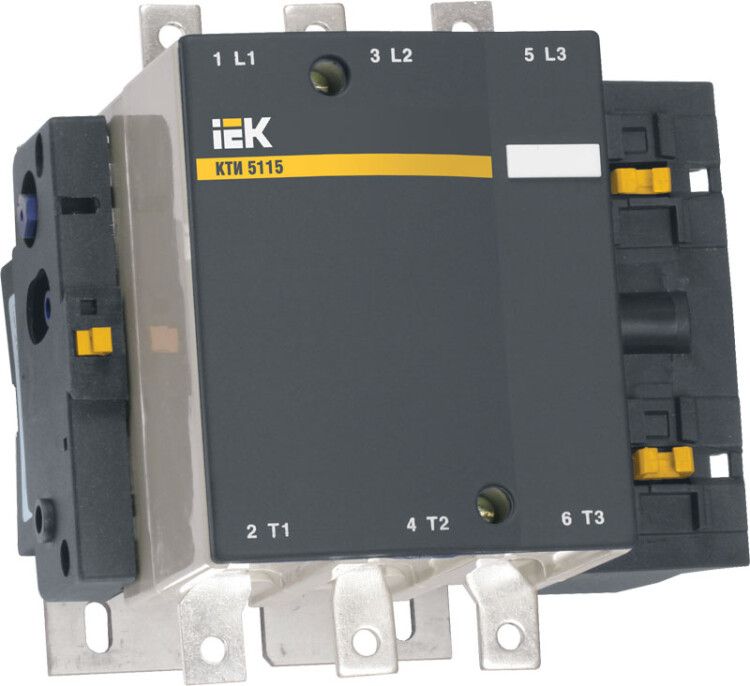

Контактор КТИ 115А катушка управления 230В AC 1НО - KKT50-115-230-10 IEK

Контактор КТИ-5115 115А 230В/АС3 катушка управления 230В AC 1НО - устройство для коммутации трёхфазных двигателей и других индуктивных нагрузок. Произведён бренда IEK, артикул kkt50-115-230-10, предназначен для постоянной работы в промышленных условиях с высокой механической износостойкостью.

Назначение и область применения

Контактор КТИ-5115 используется для включения и выключения трёхфазных асинхронных с короткозамкнутым ротором, а также для управления другими нагрузками: освещением, тепловыми элементами, вентиляторами, насосами, печами, кран-балками и системами АВР. Номинальный ток 115 А позволяет управлять двигателями мощностью до 55 кВт. Устройство работает в цепях переменного тока с напряжением до 660 В.

Технические характеристики

• Номинальный рабочий ток: 115 А (AC-3)
• Напряжение катушки управления: 230 В переменного тока
• Число полюсов: 3
• Контакты: 3 нормально замкнутых (3НО) / 1 нормально разомкнутый (1НЗ)
• Тип тока: переменный
• Максимальное сечение подключаемого кабеля: 95 мм2
• Диапазон рабочих температур: от –45 C до +55 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Способ монтажа: на монтажную плату
• Подключение: винтовые зажимы
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор КТИ-5115 рассчитан на установку на специальную монтажную плату - он не имеет шасси или DIN-рейки. Для надёжной фиксации требуется подготовить площадку с отверстиями под болты, указанные в чертежах производителя. Подключение силовых проводов выполняется через винтовые зажимы; максимальное сечение жил - 95 мм2. Управление осуществляется через катушку 230 В AC - совместима со стандартными кнопками, термореле и контроллерами этого же класса напряжения. Обязательно использовать предохранители или автоматы защиты согласно нагрузке.

Безопасность и стандарты

Контактор КТИ-5115 соответствует ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009. Сертифицирован по РОСС CN.ME86.B00150. Отличается повышенной механической прочностью и долговечностью контактов. Однако степень защиты IP00 означает, что контактные части полностью открыты - использование вне защищённого корпуса запрещено. Электробезопасность обеспечивается только при правильном монтаже в распределительных щитах.

Преимущества

• Высокая перегрузочная способность - длительная работа при номинальном токе 115 А
• Широкий температурный диапазон - работоспособен даже в суровых зимних условиях
• Долгий срок службы - до 15 лет при регулярной эксплуатации
• Совместимость с большинством промышленных систем управления
• Фиксированная компоновка - удобна для массового производства панелей

Ограничения применения

• Не допускается применение без кожуха - IP00 не защищает от пыли, влаги и случайного прикосновения
• Не подходит для частого включения-выключения более 600 раз в час - возможен быстрый износ контактов
• Не рекомендован для управляемых нагрузок с высокими импульсными токами (например, светодиодные драйверы, UPS)
• Требуется точное соответствие напряжения катушки - 230 В AC +-10%, иначе возможен отказ или перегрев
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор

Примеры использования

• Управление насосом воды в системе водообеспечения завода
• Включение вентилятора охлаждения в технологической печи
• Автоматический ввод резерва (АВР) в промышленном щите
• Пуск крупного конвейера на пищевом производстве
• Коммутирование группы светильников в цеховой сети

Практические советы

• Обязательно проверьте посадочные отверстия на плате перед монтажом - габариты должны точно совпадать с чертежом КТИ-5115
• При подключении медных жил используйте наконечники - они снижают риск ослабления винта при вибрациях
• Для увеличения срока службы применяйте RC-цепочки или варисторы параллельно катушке - это гасят самоиндукцию при отключении
• Не забудьте предусмотреть доступ к контактам для периодической диагностики - грязь и оксидация вызывают перегрев
• Выбирая аналогичные устройства, обращайте внимание на тип контактов: здесь указано именно 3НО+1НЗ - другие варианты не подходят для этой схемы
