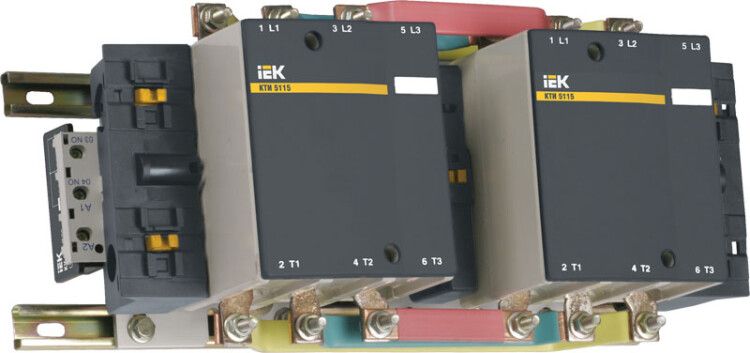

Контактор КТИ 115А катушка управления 230В АС реверсивный 2НО - KKT53-115-230-10 IEK

Контактор реверсивный 115А 230В/АС3 КТИ-51153 - устройство для переключения направления вращения трёхфазных электродвигателей, предназначенное для частых включений и отключений в промышленной автоматике. Произведён в серии КТИ компанией IEK, артикул kkt53-115-230-10.

Назначение и область применения

Контактор реверсивный 115А 230В/АС3 КТИ-51153 используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасную смену направления вращения за счёт комбинированного включения двух основных контакторов с механической блокировкой. Подходит для работы с нагрузками до 55 кВт, в том числе: насосов, вентиляторов, конвейеров, кран-балок, печей и систем АВР. Также может применяться для включения осветительных и нагревательных установок.

Технические характеристики

• Номинальный рабочий ток: 115 А (при AC3 - для двигателей)
• Напряжение сети: до 660 В переменного тока
• Напряжение катушки управления: 230 В переменного тока
• Число силовых полюсов: 3 (трёхфазное подключение)
• Количество вспомогательных контактов: 2 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 55 кВт
• Тип подключения: винтовые зажимы, совместимы с кабелями до 95 мм2
• Способ монтажа: на монтажную плату (панель)
• Диапазон температур: от -45 C до +55 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Срок службы: 10 лет при соблюдении режимов эксплуатации

Совместимость и монтаж

Контактор реверсивный 115А 230В/АС3 КТИ-51153 рассчитан на установку на DIN-рейку через специальную монтажную плату. Для правильной сборки реверсивной схемы требуется два таких контактора - один для прямого, второй для обратного вращения. Между ними обязательна механическая или электрическая блокировка, предотвращающая одновременное включение. Подключение проводов - винтовое; рекомендуется использовать наконечники типа НШВИ для многожильных кабелей. Максимальное сечение кабеля - 95 мм2, что позволяет подключить мощные двигатели без дополнительных переходников.

Безопасность и стандарты

Контактор КТИ-51153 соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00150. Обеспечивает надёжную изоляцию и защиту от случайного замыкания фаз благодаря внутренним контактным группам и блокировкам. Отсутствие степени защиты IP00 требует обязательного размещения внутри электрощита или другого герметичного корпуса.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при номинальном токе
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях зимой
• Подтверждённая долговечность - срок службы 10 лет при регулярных включениях
• Совместимость со стандартными монтажными платами и комплектующими серии КТИ
• Простая замена - конструкция стандартизирована, доступны запчасти и аналоги

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP00 исключает работу на открытом воздухе или в пыльных средах
• Не подходит для постоянного тока - только переменный ток (AC)
• Требуется внешняя система блокировки для предотвращения одновременного включения прямого и обратного хода
• Не рекомендован для частых пусков более 120 раз в час - возможен перегрев катушки
• Не предназначен для управления однофазными двигателями или маломощными нагрузками ниже 12 кВт

Примеры использования

• Кран-балка: переключение движения по горизонтали влево/вправо
• Циркуляционный насос: смена направления потока жидкости в системе охлаждения
• Конвейер: реверс для перемещения груза в обоих направлениях
• Система АВР: управление резервным двигателем с возможностью реверса при аварии
• Оборудование для переработки: поворот барабана в противоположную сторону для очистки

Практические советы

• Выбирая контактор реверсивный 115А 230В/АС3 КТИ-51153, проверьте соответствие посадочных размеров вашей монтажной платы - ширина устройства должна совпадать с типовым шагом крепления
• Для длительной работы используйте тепловое реле - хотя сам контактор не имеет встроенной защиты, двигатель нуждается в перегрузочной защите
• При монтаже в щитах с высокой плотностью оборудования - учтите необходимость воздушного зазора вокруг контактора для теплоотвода
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно при работе с большими токами и вибрациями
• Если питание катушки 230 В недоступно - потребуется трансформатор или другой источник управления
