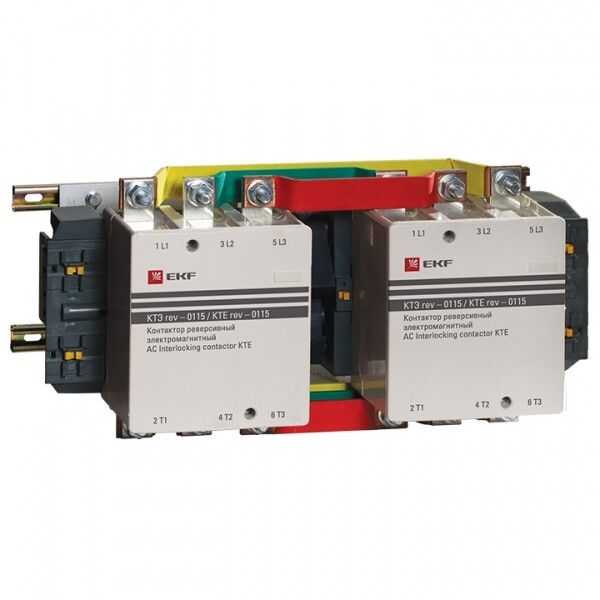

Контактор реверсивный КТЭ 115А кат. 230В AC 2НО EKF ctr-b-r-115

Контактор реверсивный КТЭ 115А катушка управления 230В AC 2 нормально разомкнутых контакта от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 55 кВт с возможностью изменения направления вращения. Устройство обеспечивает надёжное управление в условиях промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 115А используется для коммутации трёхфазных двигателей, где требуется изменение направления вращения - например, в станках, конвейерах, насосах, лифтах и других механизмах с реверсивным циклом работы. Благодаря встроенной механической блокировке, он исключает одновременное включение обоих контакторов, предотвращая короткое замыкание в сети. Подходит для установки в распределительных щитах и пультах управления промышленного типа.

Технические характеристики

• Номинальный ток: 115 А - способен работать с нагрузками до 55 кВт при напряжении 380 В
• Род тока: переменный (AC), частота 50 Гц
• Напряжение катушки управления: 230 В AC - совместим с распространёнными сетями управления
• Количество силовых полюсов: 3 - переключает все три фазы двигателя
• Количество нормально разомкнутых (НО) вспомогательных контактов: 2 - используются для сигнализации, блокировки или управления схемой
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает колебания температуры от -25C до +50C
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную основу
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность сборки

Совместимость и монтаж

Контактор реверсивный КТЭ 115А состоит из двух модульных контакторов, установленных на общей направляющей с механической блокировкой. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо соблюдать порядок подключения: силовые клеммы - к двигателю и питающей сети, вспомогательные контакты - к кнопкам управления и блокирующим цепям. Подключение катушки управления - к цепи 230 В AC. Все соединения должны быть затянуты моментом, указанным в руководстве, чтобы избежать перегрева.

Безопасность и стандарты

Контактор сертифицирован согласно ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для устройств управления электродвигателями. Механическая блокировка исключает риск параллельного включения, снижая вероятность аварий. Применение в соответствии с инструкциями обеспечивает безопасную эксплуатацию в промышленных условиях.

Преимущества

• Высокая надёжность благодаря проверенной конструкции с пружинным механизмом и качественной контактной группой
• Механическая взаимоблокировка - исключает ошибки оператора и повреждение оборудования
• Долгий срок службы - гарантированный 7 лет (84 месяца) при соблюдении условий эксплуатации
• Поддержка стандартного монтажа на DIN-рейку - удобно интегрируется в существующие щиты
• Произведено в России - компоненты и сборка соответствуют требованиям отечественных предприятий

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 не обеспечивает защиту от брызг и пыли
• Не рекомендован для частого пуска более 120 раз в час - превышение может вызвать перегрев контактов
• Требует внешней защиты (автоматический выключатель, тепловое реле) - сам по себе не обеспечивает защиту от перегрузки или КЗ
• Не работает при напряжении ниже 85% от номинала (менее 195 В) - возможны отказы включения

Примеры использования

• Реверсивный станок с ЧПУ - переключение направления движения шпинделя
• Конвейерная лента с обратным ходом - автоматическая смена направления при срабатывании датчиков
• Насосная система с продувкой труб - чередование режимов подачи и обратного слива
• Лифтовой механизм - управление движением вверх/вниз через кнопочные посты

Практические советы

• При монтаже используйте только провода сечением, соответствующим току 115 А - минимум 25–35 мм2 для меди
• Обязательно подключите тепловое реле или магнитный пускатель с защитой - КТЭ 115А не имеет встроенной перегрузочной защиты
• Проверьте напряжение на катушке перед первым запуском - неверное напряжение (например, 380 В вместо 230 В) приведёт к выходу из строя
• При использовании в цепях с высокой частотой включения (более 60 раз/час) регулярно осматривайте контакты на признаки эрозии
• Для обслуживания отключите питание и убедитесь, что контактор полностью разомкнут - даже после отключения катушки возможно сохранение остаточного магнетизма
