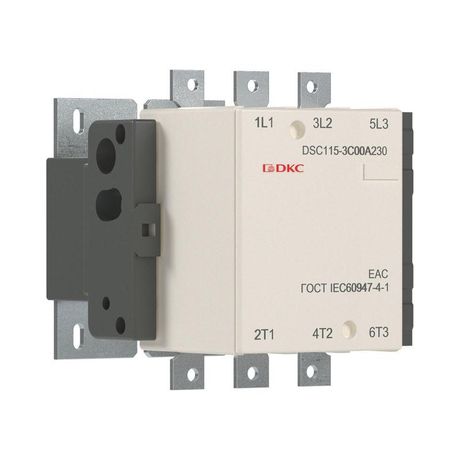

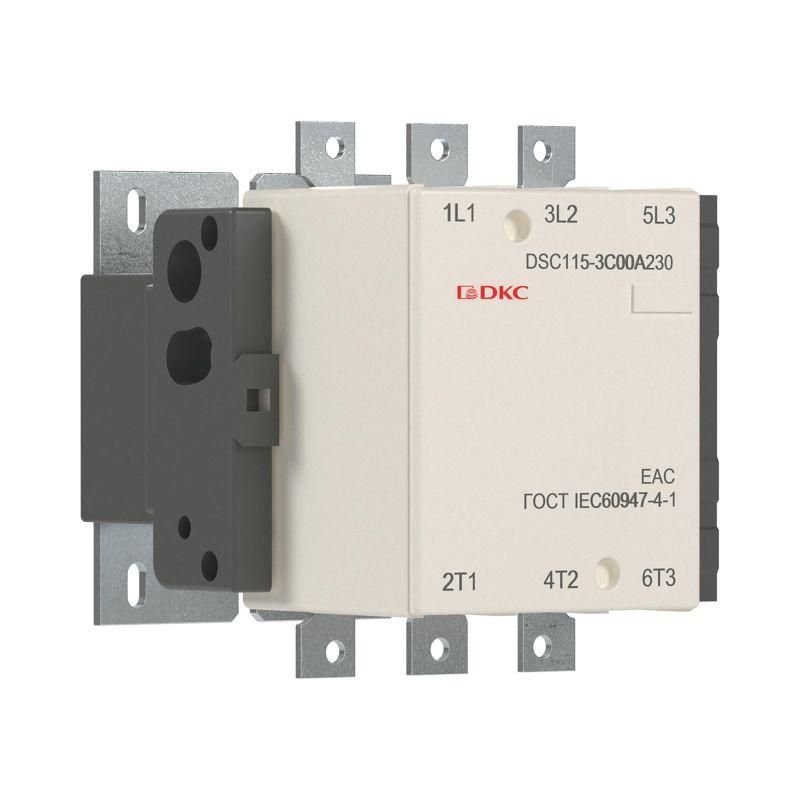

Магнитный контактор DSC115-3C00A230115А 55кВт (AC3) кат 220В AC | DSC115-3C00A230 DKC ДКС

Магнитный контактор DKC DSC115-3C00A230 предназначен для надёжного включения и выключения электродвигателей мощностью до 55 кВт при напряжении сети 220–230 В переменного тока. Этот контактор применяется в системах автоматизации, где требуется частый пуск, торможение или работа в условиях высоких механических и тепловых нагрузок.

Назначение и область применения

Магнитный контактор DKC DSC115-3C00A230 используется для коммутации асинхронных , частотных преобразователей и других высокоиндуктивных нагрузок. Подходит для категории применения AC-3 - нормальный пуск и остановка двигателя - и AC-4 - частые пуски, торможение противовключением и точечное перемещение. Применяется на промышленном оборудовании: насосах, компрессорах, конвейерах, станках с ЧПУ, вентиляционных установках.

Технические характеристики

• Номинальный ток: 115 А - способен управлять нагрузками до 55 кВт при напряжении 380/400 В
• Напряжение питания катушки: 230 В переменного тока - совместим с сетями 220–240 В
• Род тока: Переменный (AC) - работает исключительно в сетях переменного тока
• Количество замыкающих контактов: 3 главных силовых пары - достаточны для трёхфазной системы
• Исполнение: Нереверсивное - управление одним направлением вращения двигателя
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами >12,5 мм; не защищён от воды и пыли
• Способ монтажа: На монтажную плату - фиксируется болтами через отверстия в основании
• Подключение силовой цепи: Болтовое - требует затяжки проводов гаечным ключом

Совместимость и монтаж

Магнитный контактор DKC DSC115-3C00A230 устанавливается на DIN-рейку нестандартно - он рассчитан на крепление прямо на металлическую или пластиковую монтажную плиту. Для правильного монтажа используйте четыре отверстия на корпусе и болты M5. Убедитесь, что поверхность ровная и жесткая - вибрация снижает срок службы. Кабели подводятся сверху или сбоку, зажимаются усилием 1,5–2,0 Нм. Не допускается перегрузка контактных групп выше 115 А даже кратковременно. Катушка 230 В AC несовместима с постоянным током или другими напряжениями - использование другого напряжения вызывает выход из строя.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р МЭК 60947-4-1. Обладает сертификатом CE. Относится к классу исполнения по перегреву - обеспечивает безопасную работу при температуре окружающей среды от –25C до +60C. Не содержит опасных веществ согласно RoHS. Элементы управления выполнены из самозатухающего материала - предотвращают распространение горения.

Преимущества

• Высокая долговечность контактов благодаря специальному сплаву - до 1 млн операций при AC-3
• Низкий уровень шума при работе - оптимально для помещений с людьми
• Чётко выраженные положения “вкл” / “выкл” - легко проверить состояние визуально
• Готов к использованию без внешних устройств - не требует дополнительных термореле или помехоподавления
• Произведён в рамках серии YON pro - гарантия качества и унифицированных размеров с другими моделями 115–800 А

Ограничения применения

• Не предназначена для работы в помещениях с повышенной влажностью, запылённостью или агрессивными средами - степень защиты IP20 недостаточна
• Запрещено использовать в цепях постоянного тока - повредит катушку и контакты
• Не рекомендован для частого торможения противовключением (AC-4) более 10 раз в час - риск перегрева контактов
• Не имеет встроенной защиты от перегрузки - обязательно применять с тепловым реле или электронным защитным устройством
• Не поддерживает автономное управление - нуждается во внешнем сигнале управления (например, от PLC или кнопки)

Примеры использования

• Автоматизация конвейера на пищевом заводе - пуск/остановка двигателя 55 кВт по команде контроллера
• Система принудительной вентиляции в цеху - регулярное включение в зависимости от температуры
• Циркуляционный насос в системе охлаждения оборудования - частые циклы включения при достижении порогового значения
• Лифтовой механизм с функцией точечного позиционирования - реализация режима AC-4

Практические советы

• Выбирая аналогичный контактор, обращайте внимание на посадочные - DSC115-3C00A230 имеет уникальную форму крепления, отличную от стандартных DIN-монтажных контакторов
• Проверьте соответствие напряжения катушки - 230 В AC ≠ 220 В DC! Разница в типе тока приведёт к немедленному отказу
• При сборке щита соблюдайте минимальные расстояния между соседними аппаратами - теплоотвод ограничен из-за IP20 и плотного расположения
• Обязательно используйте предохранители типа gG перед контактором - они защищают от коротких замыканий, которые этот аппарат не отключает самостоятельно
• Для длительной эксплуатации в условиях частых пусков - периодически осматривайте контакты на окисление и следы эрозии
