Реле тепловое для контакторов 120А-185А 63А-80А РТ-02 | 23502DEK DEKraft APC

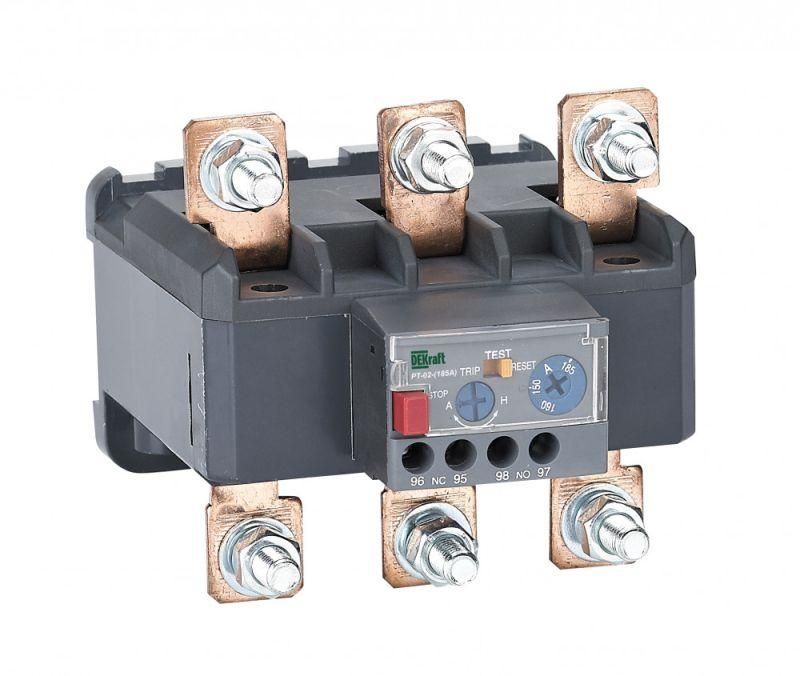

Реле тепловое для контакторов 63А-80А, 120А-185А РТ-02 от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, перекоса фаз и длительного пуска. Работает совместно с контактными аппаратами, включая модели КМ-102, и обеспечивает надежную термическую защиту при токе до 80 А.

Назначение и область применения

Реле тепловое РТ-02 защищает электродвигатели и силовые цепи от повреждений, вызванных:

• перегрузкой по току;
• асимметрией напряжения между фазами;
• затянутым пуском двигателя;
• заклиниванием ротора.

Устройство предназначено для работы в паре с контакторами, особенно серий КМ-102, но также совместимо с аналогичными моделями других производителей. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями.

Технические характеристики

• Номинальный ток: 80 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Класс расцепления: 10 - время срабатывания при перегрузке 6–10 кратном от номинала составляет 4–10 секунд; подходит для двигателей с высоким пусковым током.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и отключения цепи управления.
• Тип присоединения: винтовое - надежное и проверенное соединение проводов, допускающее многократное демонтажное обслуживание.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно установить прямо на контактор или вынести в щит.
• Гарантия: 36 месяцев - подтверждает долговечность конструкции.

Совместимость и монтаж

Реле тепловое РТ-02 рассчитано на установку на контакторы КМ-102 с током 115–185 А. Однако благодаря универсальной форме крепления, его можно использовать и с другими контактными аппаратами, имеющими совпадающие габариты и тип крепления. Для монтажа требуется свободная площадь около 50×90 мм. Установка выполняется на DIN-рейку или с помощью болтовых отверстий на корпусе. Подключение силовых проводов - через винтовые зажимы, момент затяжки не более 1,5 Нм. Сигнальные контакты подключаются к цепям управления или аварийной сигнализации.

Безопасность и стандарты

Реле РТ-02 соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.3, что гарантирует соответствие европейским и российским нормам безопасности. Конструкция исключает самопроизвольное отключение при кратковременных перегрузках, характерных для пуска двигателей. Защита от внешних воздействий реализуется за счет герметичной конструкции внутренних элементов, хотя степень защиты IP не указана - рекомендуется устанавливать в закрытых щитах.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют адаптировать работу под условия эксплуатации: автоматический - для бесперебойных процессов, ручной - для безопасного восстановления после аварии.
• Широкий диапазон уставок (63–80 А) позволяет точно настроить порог срабатывания под конкретный двигатель.
• Стандартный форм-фактор обеспечивает легкую замену при ремонте без переделки монтажа.
• Высокая механическая прочность корпуса снижает риск повреждения при вибрациях и ударах.

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - работает только с переменным током частотой 50–60 Гц.
• Не защищает от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей в цепи питания.
• Чувствителен к температуре окружающей среды: при работе вне диапазона –25…+60 C возможны погрешности срабатывания.
• Не следует применять в условиях повышенной запыленности без дополнительной защиты корпуса - отсутствует указанная степень IP.

Примеры использования

• Защита электродвигателя насосной станции мощностью 15 кВт, работающего в режиме периодического включения.
• Контроль нагрузки на конвейере в пищевой промышленности, где возможны заклинивания ленты.
• Интеграция в систему управления воздушным компрессором с высоким пусковым током.
• Подключение к контактору КМ-102 в распределительном щите промышленного оборудования.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 63–80 А - выбирайте реле ближе к верхней границе, если двигатель часто запускается под нагрузкой.
• При использовании режима автоматического включения убедитесь, что причина перегрузки устранена - иначе возможны повторные срабатывания.
• При монтаже избегайте расположения рядом с источниками нагрева - тепло от соседнего оборудования может вызвать ложное срабатывание.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - ослабление контакта увеличивает сопротивление и может привести к перегреву.
• Реле РТ-02 от DEKraft легко заменяется на аналоги других брендов, если соблюдены токовая уставка и тип крепления.
